Основные моменты
◉ Многофункциональный инструментОбъединяет осциллограф, тестер транзисторов и генератор сигналов в одном модернизированном устройстве для универсального использования.
◉ Интеллектуальная защита от перегоранияЗащита полного диапазона обеспечивает безопасные измерения во всех режимах.
◉ Высокопроизводительный осциллографПолоса пропускания 10 МГц, частота дискретизации 48 Мвыб/с, максимальное входное напряжение 400 В. Автоматический режим одним нажатием для быстрого и точного захвата сигнала.
◉ Идентификация компонентов: Тестирование диодов, стабилитронов, тиристоров, конденсаторов, резисторов, индукторов, транзисторов, MOSFET-транзисторов и многого другого одним щелчком мыши.
◉ Цветной TFT-дисплей: 2,8-дюймовый TFT-экран высокого разрешения для четкой визуализации осциллограмм и данных.

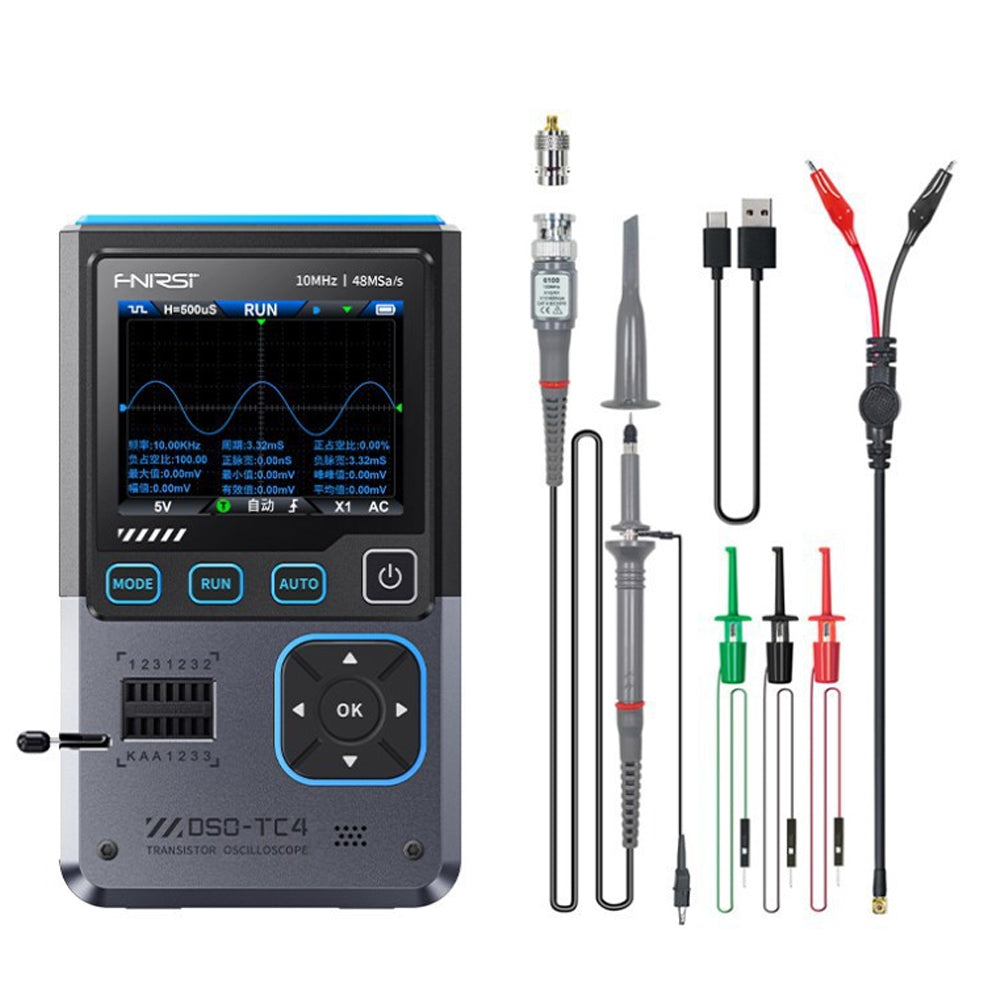

DSO-TC4 — это многофункциональное оборудование, разработанное компанией FNIRSI, отличающееся комплексным и практичным дизайном и предназначенное для предприятий, занимающихся техническим обслуживанием и научно-исследовательскими работами.
Основные характеристики продукта:
• Частота дискретизации: 48 Мвыб/с
• Аналоговая полоса пропускания: 10 МГц
• Защита от перенапряжения: ±400 В
• Хранение осциллограмм: поддерживает сохранение и просмотр снимков экрана, что удобно для анализа данных.
• Поддерживает 13 типов выходных сигналов, диапазон частот 0-50 кГц, регулируемое выходное напряжение 0-3 В.
• Выходные параметры (частота, амплитуда, коэффициент заполнения) регулируются, что позволяет гибко удовлетворять различные потребности.
• Высокая эффективность: автоматическое определение типа и расположения выводов тестируемого компонента, упрощение процесса работы и повышение эффективности тестирования.
• Разнообразные категории: Выявление и анализ характеристик полупроводниковых компонентов, таких как транзисторы, диоды, триоды, полевые транзисторы (FET) и т. д.
• Оснащенный 2,8-дюймовым цветным TFT-экраном, он обеспечивает четкое и интуитивно понятное изображение.
• Встроенный перезаряжаемый литиевый аккумулятор большой емкости (1500 мАч), время работы в режиме ожидания 4 часа
• Компактный и легкий, подходит для использования в дороге.
FNIRSI-DSO-TC4 призван предоставить пользователям мощные, гибкие функции и удобство портативного использования, и является идеальным инструментом для технического обслуживания и научно-исследовательских работ.
3.1 Параметры
Частота дискретизации в реальном времени: 48 Мвыб/с
Аналоговая полоса пропускания: 10 МГц
Входное сопротивление: 1 МОм
Режим связи: AC/DC
Диапазон испытательного напряжения: 1:1. Зонд: 80 В (+40 В).
10:1 Зонд: 800 В (+400 В)
Вертикальная чувствительность: 10 мВ/дел ~ 10 В/дел (диапазон X1)
Вертикальное смещение: регулируемое с индикацией.
Диапазон временной базы: 50 нс ~ 20 с
Режим срабатывания: Авто/Обычный/Одиночный
Тип срабатывания: восходящий фронт, нисходящий фронт
Уровень срабатывания: регулируемый с индикацией.
Заморозка осциллограммы: Да (функция HOLD)
Автоматическое измерение: Макс., Мин., Среднее, Среднеквадратичное значение, Впик-пик, Частота, Цикл, Коэффициент заполнения
3.2 Параметры
Тестирование транзисторов: Поддержка
Проверка диода: прямое падение напряжения <5 В
Проверка стабилитрона: 0,01~4,5 В
Тестирование полевых транзисторов (FET): JFET, IGBT, MIOSTET
Тест однонаправленного тиристора: напряжение запуска <5 В, уровень затвора.
Тест двунаправленного тиристора: ток запуска <6 мА
Тестирование конденсатора: 25 пФ ~ 1000 мкФ
Тест сопротивления: 0,01 Ом ~ 50 МОм
Испытание индуктора: 10 мкГн ~ 1000 мкГн
Тест DS18B20: Поддержка
Тест DHT11: Поддержка
3.3 Параметры
Выходной сигнал. Поддерживает 13 выходных сигналов.
Форма сигнала, частота 0-50 кГц
Коэффициент заполнения прямоугольной волны 0-100%
Амплитуда сигнала: 0,1–3,0 В
3.4 Параметры
Модель: DSO-TC4
Языки: китайский, английский, немецкий, португальский, испанский, китайский, пикский
Экран: 2,8-дюймовый цветной TFT-экран
Подсветка: регулируемая яркость
Блок питания: TYPE-C (5 В/1 А)
Аккумулятор: 3,7 В/1500 мАч
Размер: ≈90x142x27,5 мм
Вес продукта: ≈186 г
DSO-TC4 Host *1
Тестовый крючок *3
Зонд P6100 *1
Зонд с зажимом типа «крокодил» *1
USB Type-C *1
Руководство пользователя *1
Пакет Бо *1
