Émetteur-récepteur uSOTA-ATU USDX HF QRP SDR, syntoniseur d'antenne ATU-100 intégré avec deux écrans OLED, conception à 8 bandes
uSDX-ATU :
uSDX : émetteur-récepteur HF QRP SDR
Projet open source uSDX : optimisations uSDX/QCX-SSB basées sur Guido PE1NNZ. L'uSDX est un émetteur-récepteur QRP SSB/CW à ondes courtes. Son écran LCD 1602 et son format ultra-compact facilitent son transport.
Adresse source : https://github.com/threeme3/QCX-SSB
Discussion de groupe : https://groups.io/g/ucx/topics
ATU (unité de syntonisation automatique d'antenne) :
La partie ATU est basée sur les modifications d'optimisation 7X7 ATU100 du projet open source N7DDC de David Fainitski.
L'unité de tuner d'antenne automatique est un clone miniaturisé de l'infâme unité de tuner d'antenne automatique 7X7 de David Fainitski, N7DDC, adaptée au fonctionnement QRP jusqu'à 10 watts.
uSDX_ATU : Caractéristiques de performance
uSDX
8 bandes couvrant 80 m / 60 40 m/m/m / 20 30 17 15 m/m/m / 10 m
Efficacité de transmission : l'efficacité de 80 m/60 m/40 m/30 m/20 m est supérieure à 85 % ; l'efficacité de 17 m/15 m est supérieure à 80 % ; l'efficacité de 10 m est supérieure à 70 % ;
Connectez-vous au PC à l'aide de FT8, JS8, FT4 et d'autres logiciels de contrôle en mode numérique, prenez en charge le décodage automatique CW
Puissance de 3 à 5 W sur 8 bandes et mise à niveau gratuite du module PA (TO-220)
TCXO de marque KDS de haute précision, la précision de fréquence est meilleure que 1 PPM, la stabilité de fréquence est meilleure que 0,5 PPM

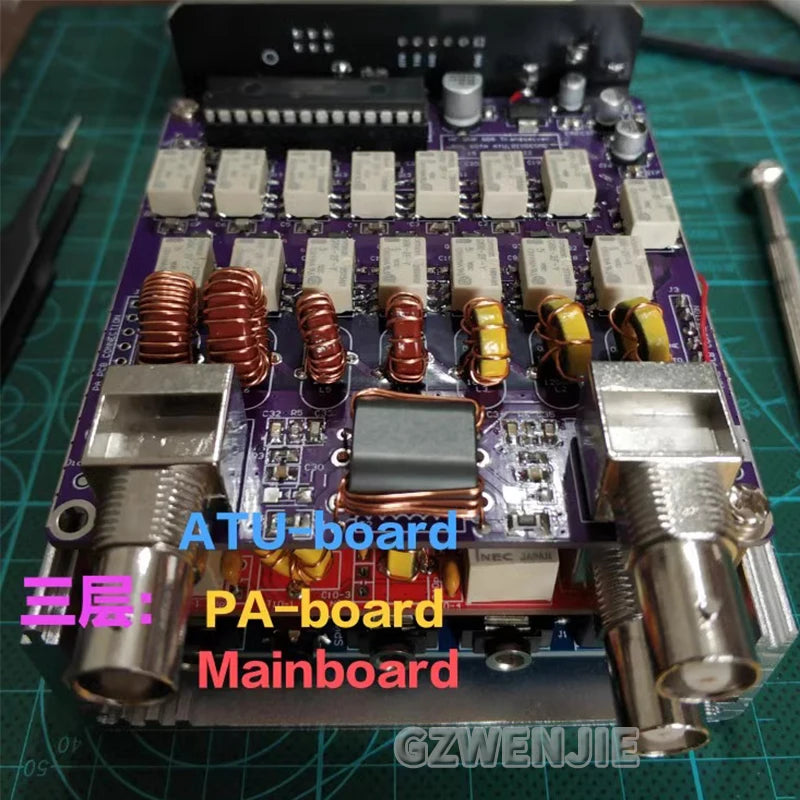

Carte mère indépendante, carte RF PA et carte ATU pour éviter leurs propres interférences de signal
Taille ultra petite : 100*90*57mm (3,9" x 3,5" x 2,2") (hors parties saillantes)
Toutes les pièces LPF utilisent des condensateurs 100 V C0G/NP0
Utilisez les puces d'amplificateur opérationnel LM4562 ou LM833 ou LT6231 originales et authentiques
Interface riche : CASQUE, SORTIE CAT/PTT, MICRO/PTT, microphone à main SPK/MIC ;
Interface d'antenne BNC (avec adaptateur BCN-SL16 pour une adaptation facile de l'antenne)
Alimentation externe : 12,6 V CC (adaptateur secteur 13,8 V CC) ;
ATU
Inductance accordée maximale : 8,42 µH
Inductance d'accord minimale : 0,05 μH
Capacité de réglage maximale : 1 869 pF
Capacité d'accord minimale : 10 pF
uSDX_ATU : Fonctions système
Prise en charge complète du mode : USB, LSB, CW, AM, FM ;
Canaux de réception SDR entièrement numériques et logiciels ;
Canaux de transmission SSB entièrement numériques et logiciels ;
Atténuateur de réception : 0 dB, -13 dB, -20 dB, -33 dB, -53 dB, -60 dB, -73 dB ;
Bande passante du filtre DSP : 4 000, 2 500, 1 700, 500, 200, 100, 50 Hz
Bruit de réception : -135 dBm à 28 MHz (BW = 200 Hz)
Sélectivité avant du récepteur : Fréquence d'accord -45 dB/décuplement de +/-2 kHz
Suppression de bande latérale unique/porteuse : émission, meilleure que 45 dBc ; réception, meilleure que 50 dBc ;
Fonctions DSP : Contrôle automatique de gain (AGC), Réduction du bruit (NR), Transmission déclenchée par la voix (VOX), Atténuateur RX (ATT), Porte de bruit TX, Contrôle du pilote TX, Contrôle du volume, Compteur dBm/S.
