Résumé du produit
L'oscilloscope numérique portable TOOLTOP ET120M avec sortie de signal à onde carrée de 1Mhz et fonction Auto est un oscilloscope numérique sélectionné pour vérifier les formes d'onde, déboguer les signaux et valider le comportement des circuits. Il convient aux techniciens en réparation électronique, aux utilisateurs de laboratoire et aux développeurs embarqués qui ont besoin de matériel électronique pratique pour un travail de projet fiable.
Idéal pour
- vérifier les formes d'onde, déboguer les signaux et valider le comportement des circuits
- les cordons de test, les sondes et les flux de travail de l'électronique de laboratoire
- Les tests électroniques, la réparation, le prototypage et les flux de travail des fabricants
FAQ
À qui s'adresse ce produit ? Il est destiné aux techniciens en réparation électronique, aux utilisateurs de laboratoire et aux développeurs embarqués.
Que dois-je vérifier avant d'acheter ? Examinez les options du produit, les spécifications, les accessoires inclus et les détails de compatibilité sur cette page.
Caractéristiques :
-Bande passante analogique de 120 MHz et taux d'échantillonnage de 500 MS/soscilloscope avec écran couleur clair de 2,4 pouces 320 * 240
-Sortie de signal à onde carrée : 1 kHz, 10 KHz, 100 KHz, 1 MHz 4 vitesses de sortie de signal à onde carrée
-12 types de mesures de paramètres : Vpp, Vrms, Vavg, Vp, Vmax, Vmin, F, T, T+, T-. Du+, Du-.
- Paramètres de forme d'onde réglables : base de temps, amplitude, pente de déclenchement et sensibilité verticale peuvent être réglés
- Trois modes de balayage : auto, normal et unique. Peut stocker 2500 formes d'onde DSO, prendre en charge la navigation par vignettes.
- Apparence compacte et portable, avec housse de protection en silicone, solide et durable, batterie au lithium rechargeable intégrée, peut être utilisée en continu pendant 6 heures, convient pour les travaux en extérieur
Spécification :
Affichage : Écran LCD 320x240
Zone d'affichage : 50 mm x 40 mm
Rétroéclairage : Blanc, luminosité réglable
Impédance : x1 : 1 M ohm / x10 : 10 M ohm
Batterie : Batterie au lithium 18650
Arrêt automatique : Aucune opération pendant 15 minutes
Stockage : 2500 formes d'onde DSO
Taille : 124x80x35mm
Conditions d'utilisation : 0°C à +40°C ; < 75%HR
Conditions de stockage : -10°C à +60°C ; < 90%HR
Bande passante analogique : 120 MHz
Taux d'échantillonnage maximum en temps réel : 500 MS/s
Résolution verticale : 8 bits
Précision verticale : ±(5% + 0,2 div)
Référence auto zéro : Lors de la mesure en courant continu
Niveau de déclenchement : ±3,8 div (0,1 div par pas)
Position de déclenchement : ± 6 div (0,1 div par pas)
Fonction curseur : △V,△t, 1 /△t
Non-linéarité : ±1 bit
Méthode de couplage : CC/CA
Division Verticale : ±3,8 Horizontale : 12
Plage de base de temps : 6ns/div - 50s/div
Précision de la base de temps : ±(0,01%+0,1 div)
Mode de balayage : Auto/Simple/Normal
Pente de déclenchement : Montante/Descendante
Longueur d'enregistrement : 12 div
Configuration automatique : Réglage automatique de la base de temps et de l'amplitude verticale
Fonction de mesure automatique : Vpp, Vrms, Vavg, Vp, Vmax, Vmin, F, T, T+, T-. Du+, Du-
Plage de sensibilité verticale : x1 : 50mV/div - 10V/div ; x 10 : 500mV/div - 100V/div
Contenu de l'emballage :
1 x Oscilloscope
1 x Sonde
1 x Manuel en anglais
1 x Câble USB

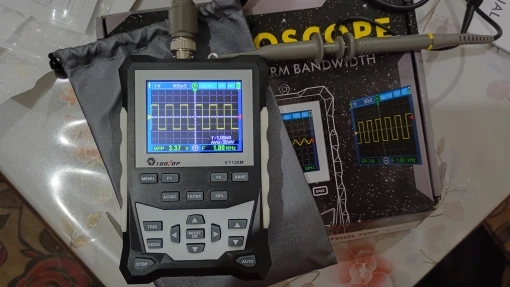

Images détaillées :
