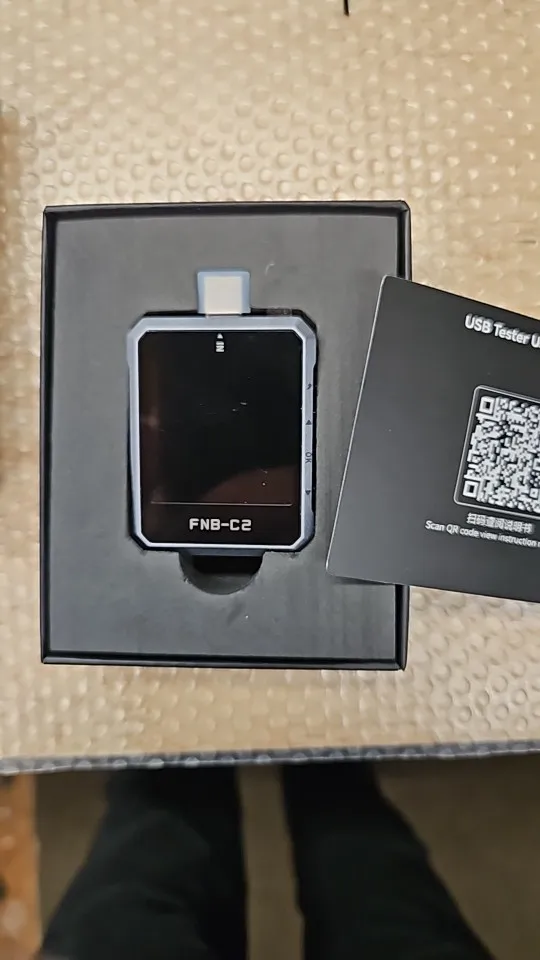

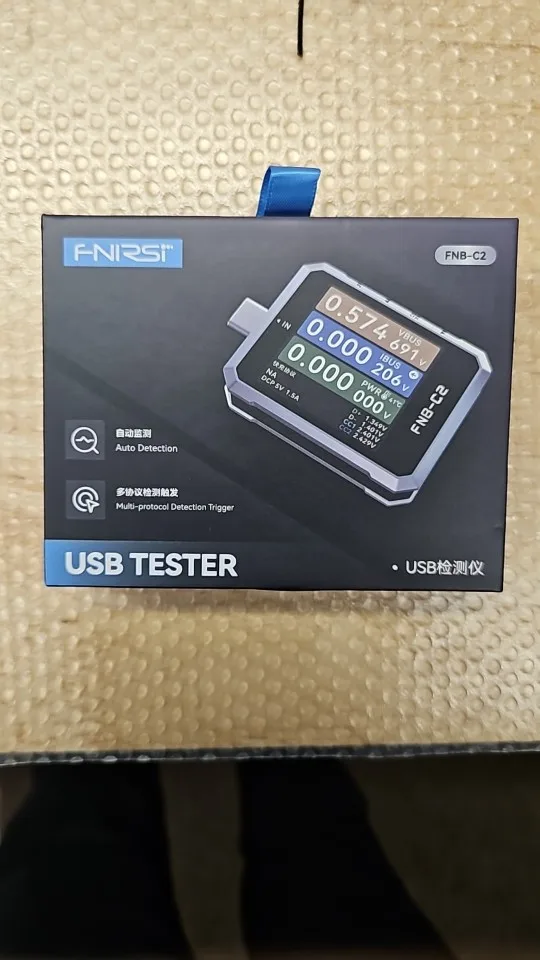

Testeur de charge rapide USB PD 3.1 Type-C FNIRSI FNB-C2

Points forts

◉ Convertisseur analogique-numérique 20 bits et résolution 7 chiffres, précision de mesure de qualité laboratoire

◉ Prise en charge des protocoles PD3.1 (EPR) et UFCS, détection automatique du protocole de charge rapide

◉ Large gamme de puissance 50 V/6,5 A/240 W, compatible avec tous les scénarios d'alimentation USB-C

◉ Test d'ondulation en double mode et enregistrement de courbe sur 9 heures, analyse de puissance professionnelle

◉ Lecture E-Marker et simulation de câble, détection complète des câbles USB-C

◉ Statistiques énergétiques pour 10 groupes, calcul de la capacité et de l'efficacité de la batterie

◉ Surveillance des décharges partielles et conversion QC-PD, dépannage de la compatibilité avec la charge rapide

◉ Écran HD de 1,54 pouce, rotation par gravité sur 4 axes et connexion PC sans pilote

Caractéristiques

• Mesure ADC haute précision 20 bits : Adopte une puce ADC externe de haute précision 20 bits, prenant en charge un affichage à 7 chiffres pour la tension, le courant et la puissance avec une résolution de 0,000001 V/A/W et une précision de qualité laboratoire.
• Large gamme de mesures : Permet la surveillance de la tension de 4 à 50 V, du courant de 0 à 6,5 A et de la puissance de 0 à 240 W, compatible avec les scénarios de charge haute puissance de 100 W/140 W/240 W.
• Compatibilité PD3.1 et multiprotocoles : Prend entièrement en charge le protocole PD3.1 EPR avec une puce physique externe pour la communication PD, assurant une interaction stable et sûre avec le protocole de charge rapide.
• Détection complète du protocole de charge rapide : Détecte et déclenche automatiquement les principaux protocoles, notamment UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC et VIVO VFCP.
• Identification de la puce E-Marker USB-C : Lit les informations détaillées des câbles 3A/5A/50V/EPR/TBT3/TBT4 telles que le type, la puissance, la longueur, la vitesse de transmission et la version.
• Tests d'ondulation et de forme d'onde en double mode : Prend en charge le dessin de formes d'onde à basse vitesse (2 sps à 1 Ksps) pour la tension/le courant/D+/D- et les tests d'ondulation à haute vitesse (20 Ksps à 2 Msps) pour la tension couplée en courant alternatif.
• Surveillance en temps réel de la forme d'onde VBUS : Affiche la forme d'onde de la tension du bus d'alimentation USB avec une fréquence réglable de 20,0 kHz à 2,0 MHz pour une évaluation intuitive de la stabilité de l'alimentation.
• Surveillance du protocole PD et capture de paquets : Capture en temps réel les données de négociation du protocole PD entre les appareils en charge et les appareils alimentés afin de résoudre les problèmes de compatibilité de charge.
• Conversion du protocole QC vers PD : Permet l'adaptation entre les appareils compatibles uniquement avec la charge rapide (QC) et les chargeurs à prédominance PD afin d'améliorer la compatibilité de la charge rapide entre différents protocoles.
• Statistiques énergétiques et de capacité multigroupes : Offre 10 ensembles commutables pour les statistiques de capacité, d'électricité et de temps, prenant en charge le calcul automatique de la capacité de la batterie et de l'efficacité de conversion.
• Fonction d'enregistrement de courbes sur une longue durée : Permet un enregistrement continu de 9 heures des courbes de tension et de courant avec un intervalle d'enregistrement des données personnalisable de 1 à 120 secondes et des règles de démarrage/fin réglables.
• Interface USB-C bidirectionnelle : Équipe les ports USB-C 24 broches mâles et femelles standard de fonctionnalités USB 4 Gen3, prenant en charge le courant bidirectionnel et l'insertion réversible.
• Surveillance en temps réel de la température à bord : Avec une résolution de 1℃, il surveille en temps réel la température de fonctionnement de l'appareil afin de prévenir les risques de surchauffe lors d'un fonctionnement à haute puissance.
• Écran HD avec rotation par capteur de gravité : Il est doté d'un écran TFT-LCD de 1,54 pouce (240×240 pixels) et d'un capteur de gravité intégré prenant en charge la rotation automatique de l'écran dans 4 directions pour toutes les interfaces.
• Connexion et mise à niveau du PC sans pilote : Le port PC HID est compatible avec Windows/Mac OS sans pilote, prenant en charge l'extension des fonctionnalités et la mise à jour du firmware en un clic via la reconnaissance de disque USB.
• Test de simulation de câble USB-C : Simule diverses configurations de câbles telles que NO E-marker (60 W), 20 V 5 A (100 W) et 50 V 5 A (240 W, EPR) pour tester les performances de charge dans différentes conditions.
• Paramètres système personnalisables de l'appareil : Permet de régler la luminosité de l'écran, la fonction de gradation automatique, la couleur du thème et la langue, avec une réinitialisation en un clic de tous les paramètres aux valeurs d'usine.

Caractéristiques

✦ Précision : ±(a%(‰) de la lecture + N chiffres)
