Résumé du produit

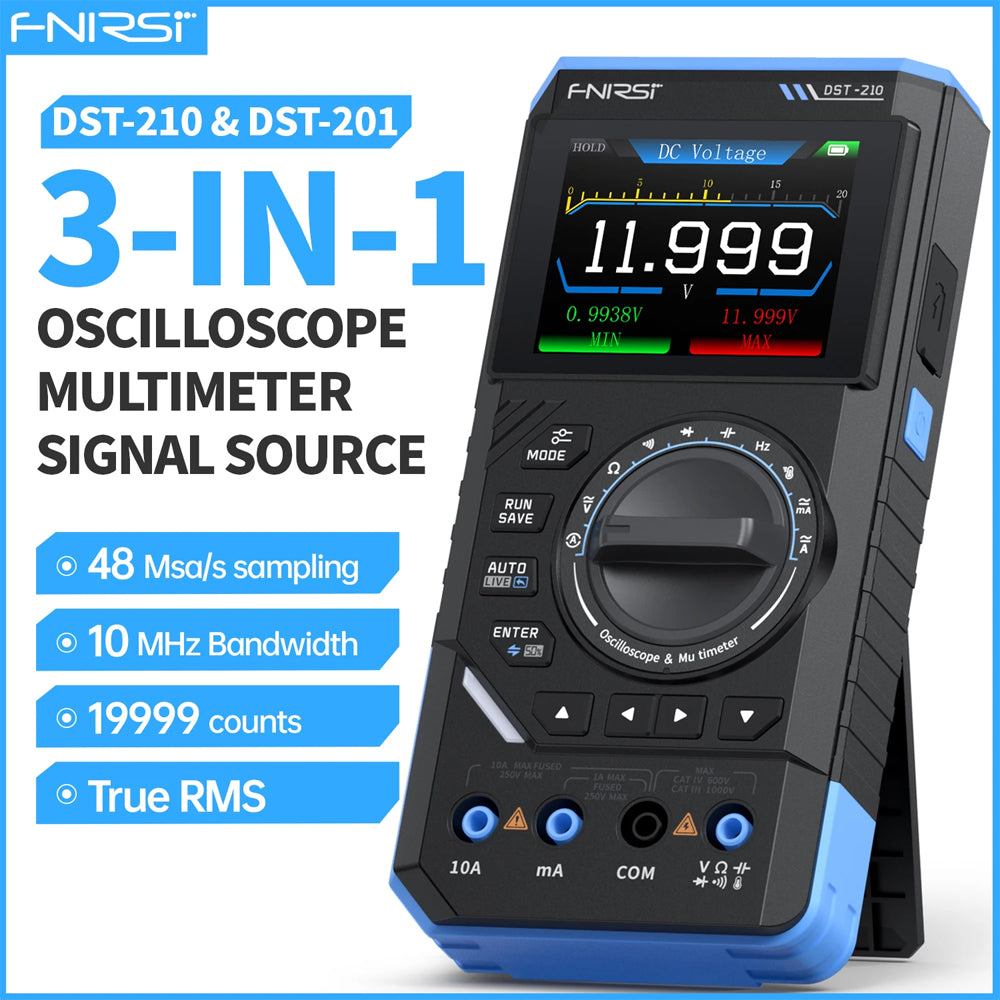

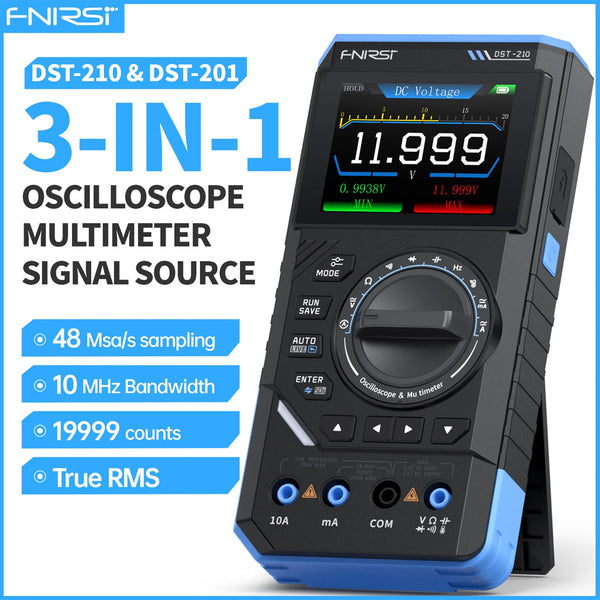

L'oscilloscope, multimètre et générateur de signaux 3 en 1 FNIRSI DST-210/201 est un oscilloscope numérique sélectionné pour vérifier les formes d'onde, déboguer les signaux et valider le comportement des circuits. Il convient aux techniciens de réparation électronique, aux utilisateurs de laboratoire et aux développeurs embarqués qui ont besoin de matériel électronique pratique pour un travail de projet fiable.
Idéal pour
- vérifier les formes d'onde, déboguer les signaux et valider le comportement des circuits
- les cordons de test, les sondes et les flux de travail en électronique de laboratoire
- les tests, la réparation, le prototypage et les flux de travail de fabrication électroniques
FAQ
À qui s'adresse ce produit ? Il est destiné aux techniciens de réparation électronique, aux utilisateurs de laboratoire et aux développeurs embarqués.
Que dois-je vérifier avant d'acheter ? Examinez les options du produit, les spécifications, les accessoires inclus et les détails de compatibilité sur cette page.
Points forts
◉ Affichage couleur : écran TFT de 2,8" avec deux thèmes et rétroéclairage réglable. Lectures claires de jour comme de nuit.
◉ Multimètre de haute précision : affichage True RMS à 4,5 chiffres avec une plage DC allant jusqu'à 1000V. Test efficace et fiable.
◉ Maintien des données et enregistrement des courbes : maintient les données de test et enregistre les courbes pour une meilleure analyse.
◉ Multifonctionnel : comprend un échantillonnage de 48 MSa/s, un oscilloscope de bande passante de 10 MHz et une sortie de signal - pas besoin de changer d'appareil.
◉ Conception de cadran rotatif : sélectionnez rapidement les fonctions avec un cadran pour un fonctionnement plus rapide et un gain de temps.
Le DST-201/DST-210 est un testeur multifonction polyvalent développé par FNIRSI, conçu pour la réparation électronique et la R&D. Cet appareil tout-en-un intègre de multiples fonctions de test essentielles, répondant à un large éventail d'exigences de mesure.
Caractéristiques principales :
1.Fonction oscilloscope de haute précision :
Le FNIRSI DST-201 offre un taux d'échantillonnage de 5 MSa/s et une bande passante analogique de 1 MHz, le DST-210 offre un taux d'échantillonnage de 48 MSa/s et une bande passante analogique de 10 MHz, garantissant une analyse des formes d'onde. Il est équipé d'une protection de tension allant jusqu'à ±400 V, adapté à un large éventail d'applications.
2.Fonction générateur de signal multifonction :
Supporte 13 formes d'onde avec une plage de fréquences de 0 à 10 KHz et une tension de sortie réglable de 3 V. La fréquence, l'amplitude et le rapport cyclique peuvent tous être affinés pour répondre à divers besoins de test.
3.Fonction multimètre complète :
Le FNIRSI DST-201/210 comprend une variété de fonctions telles que le mode d'enregistrement, la mesure automatique, la tension AC/DC, le courant AC/DC, la résistance, la capacitance, la diode/continuité, la fréquence, la température, le maintien des données et la ligne sous tension/neutre, offrant des fonctions puissantes pour diverses mesures.
4.Protection contre les surcharges et conception portable :
L'appareil est équipé d'une protection contre les surcharges et d'un avertissement de batterie faible pour une sécurité accrue. Sa conception compacte et légère, ainsi qu'un écran couleur TFT de 2,8 pouces, assure des effets visuels clairs et intuitifs. La batterie rechargeable intégrée de 3000 mAh prend en charge jusqu'à 15 heures d'autonomie en veille, parfaite pour une utilisation mobile.
5.Convivial et multifonctionnel :
Le FNIRSI DST-201/210 est puissant et flexible, facile à utiliser, et constitue un instrument multifonctionnel idéal pour les professionnels, les usines, les écoles, les amateurs et les utilisateurs à domicile.
Paramètres de base
1.Matériau de l'écran : Écran couleur TFT 2,8 pouces
2.Rétroéclairage : Luminosité du rétroéclairage réglable
3.Puissance de charge : TYPE-C (5V 1A)
4.Batterie : 3000 mAh
5.Langues : Chinois / Anglais
6.Taille du produit : ≈177,43 x 87,47 x 34,5 mm
7.Poids net : ≈300g
Paramètres 1
1.Taux d'échantillonnage en temps réel : 5MSa/s (DST-201) ; 48MSa/s (DST-210)
2.Bande passante analogique : 1MHz (DST-201) ; 10MHz (DST-210)
3.Impédance d'entrée : 1M ohm
4.Mode de couplage : AC/DC
5.Plage de tension de test : Sonde 1:1 : 80Vpp (±40V), Sonde 10:1 : 800Vpp (±400V)
6.Sensibilité verticale : 10mV/div - 10V/div
7.Déplacement vertical : Réglable avec indicateurs
8.Base de temps horizontale : 500ns - 20s
9.Mode de déclenchement : Auto / Normal / Simple
10.Type de déclenchement : Front montant & Front descendant
11.Niveau de déclenchement : Réglable avec indicateurs
12.Gel de la forme d'onde : Support (fonction HOLD)
13.Mesure automatique : Maximum, Minimum, Moyenne, RMS, VPP, Fréquence, Période, Cycle de service
Paramètres 2
1.Tension DC : 1.9999V/19.999V/199.99V/1000V -- ±(0.5%+3)
2.Tension AC : 1.9999V/19.999V/199.99V/750.0V -- ±(1%+3)
3.Courant DC : 19.999mA/199.99mA/1.9999A/9.999A -- ±(1.2%+3)
4.Courant AC : 19.999mA/199.99mA/1.9999A/9.999A -- ±(1.5%+3)
5.Résistance : 19.999M ohm/1.9999M ohm/199.99K ohm/19.999K ohm() -- ±(0.5%+3)
1.9999K ohm/199.99 ohm -- ±(2.0%+3)
6.Capacitance : 999.9uF/99.99uF/9.999uF/ 999.9nF/99.99nF/9.999nF -- ±(2.0%+5)
9.999mF/99.99mF -- ±(5.0%+20)
7.Fréquence : 9.999MHz/999.9KHz/99.99KHz/9.999KHz/ 999.99Hz/99.99Hz/9.999Hz -- ±(0.1%+2)
8.Température : -55-1300 deg C/ -67-2372 deg F -- ±(2.5%+5)
9.Diode/Continuité : √
10.Fil sous tension zéro : √
Paramètres 3
1.Forme d'onde de sortie : Supporte 13 types
2.Fréquence de la forme d'onde : 0-10KHz
3.Rapport cyclique carré : 0-100%, Carré et Dent de scie sont réglables
4.Amplitude de la forme d'onde : 0.1V-3.0V
