Résumé du produit
L'oscilloscope et générateur de signaux mini FNIRSI DSO153 Oscope Tool est un oscilloscope numérique sélectionné pour vérifier les formes d'onde, déboguer les signaux et valider le comportement des circuits. Il convient aux techniciens de réparation électronique, aux utilisateurs de laboratoire et aux développeurs embarqués qui ont besoin de matériel électronique pratique pour un travail de projet fiable.
Idéal pour
- vérifier les formes d'onde, déboguer les signaux et valider le comportement des circuits
- les cordons de test, les sondes et les flux de travail de l'électronique de banc
- Les tests électroniques, la réparation, le prototypage et les flux de travail des makers
FAQ
À qui ce produit est-il destiné ? Il est destiné aux techniciens de réparation électronique, aux utilisateurs de laboratoire et aux développeurs embarqués.
Que dois-je vérifier avant d'acheter ? Examinez les options de produit, les spécifications, les accessoires inclus et les détails de compatibilité sur cette page.
Points forts
✦ Version améliorée :Oscilloscope et générateur de signaux DDS en mode double avec une bande passante élevée de 1 MHz, un taux d'échantillonnage élevé de 5 MS/s, une plage de base de temps de 500 ns à 20 S, et peut mesurer des tensions jusqu'à 400 V.
✦ Générateur de signaux DDS :Le générateur de signaux DDS peut émettre 14 formes d'onde, et la fréquence de sortie maximale des formes d'onde est jusqu'à 10 KHz.
✦ Mesure facile :L'oscilloscope portable est équipé d'une fonction de configuration automatique intelligente en un clic. Appuyez longuement sur le bouton AUTO pour calibrer rapidement la ligne de base et afficher la forme d'onde de mesure sans débogage compliqué.
✦ Conception professionnelle :L'oscilloscope automobile est équipé d'un écran LCD haute définition de 2,8 pouces, d'une résolution de 320 x 240, d'une fonction de déclenchement Auto/Normal/Simple, adapté aux signaux analogiques périodiques et aux signaux numériques non périodiques.
✦ Batterie au lithium rechargeable :L'oscilloscope portable est doté d'une batterie au lithium de haute qualité de 1000 mAh intégrée, prend en charge le chargement par interface Type-C, et a une autonomie d'environ 4 heures.
Le DSO-153 est un oscilloscope portable très pratique et économique lancé par notre société, destiné à l'industrie de la maintenance et à l'éducation au développement.Cet oscilloscope a un taux d'échantillonnage en temps réel de 5 MS/s, une bande passante de 1 MHz et une fonction de déclenchement complète (simple, normale, automatique). Il peut être utilisé librement pour les signaux analogiques périodiques et les signaux numériques non périodiques, et peut mesurer jusqu'à ± 400 V de tension avec un AUTO efficace en un clic, ce qui peut afficher la forme d'onde mesurée sans réglages compliqués.
De plus, il est également livré avec plusieurs fonctions de générateur de signaux (10 KHz). Équipé d'un écran LCD HD de 2,8 pouces avec une résolution de 320 * 240 et d'une batterie au lithium de haute qualité de 1000 mAh intégrée, il peut être utilisé pendant environ 4 heures lorsqu'il est complètement chargé.
Mini Oscilloscope *
Taux d'échantillonnage : 5 MS/s
Bande passante : 1 MHz
Sensibilité verticale : 10 mV/Div - 20 V/Div (progression selon la séquence 1-2-5)
Plage de base de temps : 500 ns/Div - 20 s/Div (progression selon la séquence 1-2-5)
Plage de tension : X1 : ±40 V (Vpp : 80 V) X10 : ±400 V (Vpp : 800 V)
Méthode de déclenchement : Auto / Normal / Simple
Méthode de couplage : CA/CC
* Générateur de signaux *
Fréquence : 0-10 KHz
Cycle de service : 0-100 % (ondes rectangulaires et en dents de scie
)
Amplitude : 0,1-3,3 V
Formes d'onde : Onde sinusoïdale, onde rectangulaire, onde en dents de scie,
demi-onde, onde complète, onde échelonnée,
onde anti-échelon, onde de bruit, montée exponentielle,
descente exponentielle, signal CC,
multi-ton, forme d'onde Sink, onde de Lorentz.
* Autres paramètres *
Affichage : 2,8 pouces/PPI : 320*240
Chargement USB : 5 V/1 A
Capacité de la batterie au lithium : 1000 mAh
Taille : 99x68,3x19,5 mm
Poids : 100 g

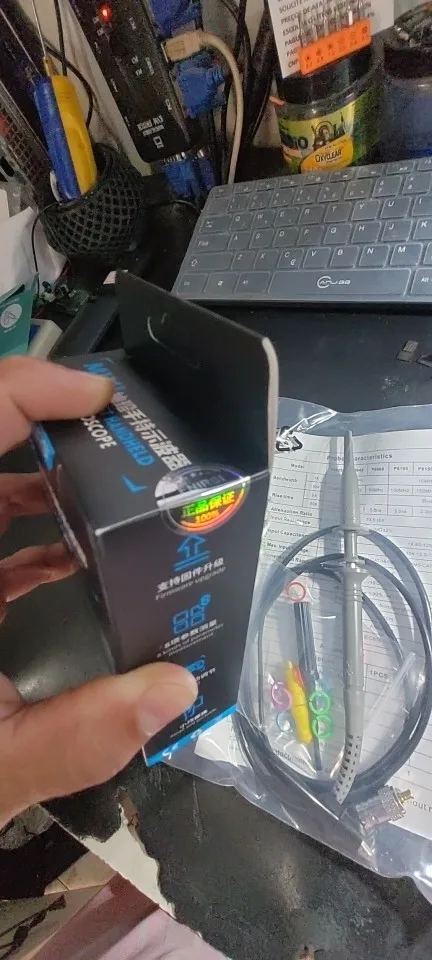

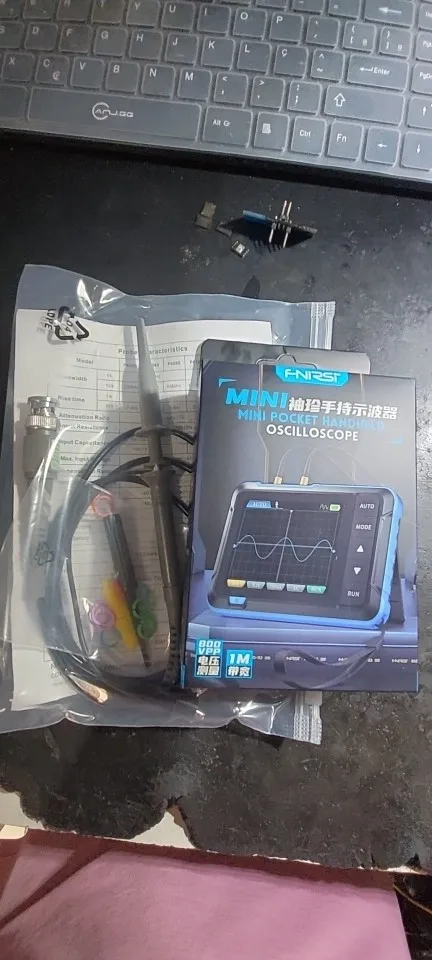

Spécifications de l'emballage
N° 1 (Standard)
Appareil hôte *1
Sonde à pince crocodile *1
Câble de charge *1
Dragonne *1
Manuel de l'utilisateur *1
Boîte d'emballage couleur *1
N° 2 (Option)
Appareil hôte *1
Sonde haute tension P6100 *1
Adaptateur *1
Sonde à pince crocodile *1
Câble de charge *1
Dragonne *1
Manuel de l'utilisateur *1
Boîte d'emballage couleur *1
