Résumé du produit
L'oscilloscope tablette 4-en-1 FNIRSI DPOS350P 2 canaux 350MHz avec générateur de signaux 50MHz est un oscilloscope numérique sélectionné pour la vérification des formes d'onde, le débogage des signaux et la validation du comportement des circuits. Il convient aux techniciens de réparation électronique, aux utilisateurs de laboratoires et aux développeurs embarqués qui ont besoin de matériel électronique pratique pour un travail de projet fiable.
Idéal pour
- vérifier les formes d'onde, déboguer les signaux et valider le comportement des circuits
- les cordons de test, les sondes et les flux de travail en électronique de banc
- Tests électroniques, réparation, prototypage et flux de travail de fabrication
FAQ
À qui s'adresse ce produit ? Il est destiné aux techniciens de réparation électronique, aux utilisateurs de laboratoires et aux développeurs embarqués.
Que dois-je vérifier avant d'acheter ? Examinez les options du produit, les spécifications, les accessoires inclus et les détails de compatibilité sur cette page.
Points forts
◉ Conception multifonction 4-en-1 : Combine un oscilloscope, un analyseur de spectre, un analyseur de réponse en fréquence et un générateur de signaux dans un seul appareil portable, idéal pour la R&D, la réparation et l'éducation.
◉ Compact et portable : Panneau avant de taille A5 avec support arrière pliable pour une utilisation facile sur le bureau et un transport aisé.
◉ Grand écran tactile HD : Écran tactile IPS de 7 pouces 1024x600 avec affichage fluide des formes d'onde, zoom, résolution 16 bits et suppression adaptative des déclencheurs pour une capture précise du signal dans les environnements bruyants.
◉ Protection de sécurité complète : Prend en charge une entrée haute tension jusqu'à 400 V avec protection contre les surtensions, isolation multi-étages, protection contre les brûlures, régulation de tension et circuits de suppression ESD.
◉ Charge rapide et longue durée de vie de la batterie : Batterie intégrée de 4000 mAh avec charge rapide QC 18 W ; se charge complètement en environ 2 heures pour une utilisation intensive.
◉ Haute performance : Échantillonnage en temps réel 1 GSPS, bande passante analogique de 350 MHz (canal unique) et taux de rafraîchissement des formes d'onde de 50 000 wfms/s.
Le FNIRSI DPOS350P est un instrument polyvalent 4-en-1 qui intègre un oscilloscope numérique à phosphore à double canal 350 MHz, un générateur de signaux toutes fonctions 50 MHz, un analyseur de spectre 200 K-350 MHz et un analyseur de réponse en fréquence 50 MHz. Il dispose d'un taux d'échantillonnage en temps réel de 1 GSa/s, d'une bande passante analogique de 350 MHz et d'un taux de rafraîchissement ultra-élevé des formes d'onde, ce qui lui permet de capturer et d'afficher clairement une large gamme de signaux, en particulier pour l'analyse de signaux complexes et la détection d'anomalies à faible probabilité. L'affichage haute résolution intégré, l'opération tactile, le déclenchement intelligent et les multiples modes de mesure en font un outil précis et fiable pour les tests et l'analyse en laboratoire, sur les lignes de production et sur les sites de maintenance.
● Intégration multifonction puissante : Le DPOS350P combine un oscilloscope 350 MHz, un générateur de signaux 50 MHz, un analyseur de spectre 200 K-350 MHz et un analyseur de réponse en fréquence 50 MHz pour répondre à divers besoins de test de signaux.
● Capture de formes d'onde haute performance : Avec un taux d'échantillonnage en temps réel de 1 GSPS, une bande passante analogique de 350 MHz (mode monocanal) et un taux de rafraîchissement des formes d'onde ultra-élevé de 50 000 wfm/s, il peut capturer et afficher avec précision les signaux d'anomalies à faible probabilité.
● Affichage et fonctionnement précis : Équipé d'un écran tactile IPS haute résolution de 7 pouces 1024x600, il offre un affichage clair des formes d'onde et prend en charge la commutation de mode de température de couleur et de niveaux de gris, ce qui facilite son utilisation dans différents environnements de test.
● Capacités riches de génération et d'analyse de signaux : Le générateur de signaux intégré de 50 MHz prend en charge 14 formes d'onde standard et une fonctionnalité de formes d'onde personnalisées, tandis que l'analyseur de spectre couvre une plage de fréquences de 200 K-350 MHz, idéal pour les tests EMI, RF et de signaux haute fréquence.
● Protection haute tension et charge rapide : L'appareil est doté d'une protection haute tension jusqu'à 400 V pour la sécurité, et avec la technologie de charge rapide QC18W, il peut être entièrement chargé en 2 heures, assurant un fonctionnement stable à long terme.
● Stockage et exportation de données pratiques : Il prend en charge le stockage de jusqu'à 500 données de formes d'onde et 90 images, et dispose d'une fonctionnalité d'exportation de données USB pour une analyse et une génération de rapports faciles.
Le DPOS350P est un oscilloscope tout-en-un haute performance et riche en fonctionnalités, adapté à une large gamme d'applications industrielles et de recherche. Grâce à sa conception intégrée puissante, son taux d'échantillonnage élevé et sa large bande passante, il peut analyser avec précision des signaux complexes, fournir un affichage clair des formes d'onde et un déclenchement intelligent. Que ce soit pour l'analyse de signaux en laboratoire ou le contrôle qualité sur la ligne de production, le DPOS350P offre des performances de mesure fiables, ce qui en fait l'outil idéal pour divers scénarios de test professionnels.
Oscilloscope
• Canal : Double canal
• Atténuation de la sonde : 1X / 10X / 100X
• Grille d'arrière-plan : afficher / masquer
• Bande passante : 350 MHz
• Limite de bande passante matérielle : 150 M / 20 M
• Mouvement de forme d'onde : réglage grossier / réglage fin
• Temps de montée : 1 ns
• Mode haute résolution : 8 bits - 16 bits
• Protection contre les surtensions : tension de tenue 400 V
• Taux d'échantillonnage max. : 1 GSa/s
• Mesures des paramètres : 12 types
• Luminosité de la forme d'onde : réglable
• Profondeur de mémoire : 60 Kpts
• Mesure par curseur : temps, période, fréquence, niveau, tension
• Affichage FFT simple : supporté
• Impédance d'entrée : 1 M ohm / 14 PF
• Détection de déclenchement : déclenchement numérique
• Fluorescence numérique : supportée
• Plage de base de temps : 5 ns - 50 s
• Canal de déclenchement : CH1 / CH2
• Affichage de la température de couleur : supporté
• Base de temps défilante : 50 ms - 50 s
• Mode de déclenchement : Auto / Unique / Normal
• Mode X-Y : supporté
• Sensibilité verticale : 2 mV - 20 V (1X)
• Front de déclenchement : front montant / front descendant
• Base de temps ZOOM : supportée
• Plage verticale : 16 mV - 160 V (1X)
• Suppression de déclenchement : L1 - L3
• Réglage automatique à une touche : supporté
• Précision CC : ±2%
• Niveau de déclenchement : manuel / automatique 10% - 90%
• Retour à zéro à une touche : supporté
• Précision de temps : ±0,01%
• Stockage de captures d'écran : 90 images
• Navigateur de données : supporté
• Couplage d'entrée : DC / AC
• Stockage de formes d'onde : 500 groupes
Générateur de signaux
• Types de formes d'onde : 14 fonctions standard + forme d'onde capturée
• Rapport cyclique : 0,1 % - 99,9 %
• Fréquence : 0 - 50 MHz (onde sinusoïdale uniquement, autres formes d'onde jusqu'à 10 M/5 M/3 M)
• Amplitude : 0 - 5 VPP
• Décalage : -2,5 V - +2,5 V
• Résolution en fréquence : 1 Hz
• Résolution en amplitude : 1 mV
• Résolution en décalage : 1 mV
• Résolution du rapport cyclique : 0,1 %
• Forme d'onde capturée personnalisable : 500 groupes
Analyseur de réponse en fréquence
• Fréquence du signal d'excitation : 100 Hz - 50 MHz
• Amplitude du signal d'excitation : 0 - 5 VPP
• Décalage du signal d'excitation : -2,5 V - +2,5 V
• Nombre de fréquences d'excitation : 20 - 500
• Mesure par curseur : fréquence / gain / phase
• Mode de fonctionnement : simple / cyclique
• Étalonnage du système : supporté
Analyseur de spectre
• Méthode de conversion : FFT
• Longueur FFT : 4K - 32K
• Plage de fréquences : 200 kHz - 350 MHz
• Plage de niveaux : -60 dBmV - +260 dBmV
• Mesure par curseur : fréquence / amplitude
• Paramètre de marquage : harmonique d'énergie maximale
• Diagramme en cascade : supporté
• Diagramme en cascade 3D : supporté
• Réglage automatique : supporté
• Étalonnage du système : supporté
Paramètres de base
• Configuration à l'allumage : 5 éléments préréglés
• Exigences de charge : QC18W - 12V/1,5A
• Langues : Chinois / Anglais / Russe / Portugais
• Spécifications de la batterie : 3,7V, batterie au lithium 800 mAh
• Autonomie en veille : environ 3 heures
• Temps de charge : En veille ≈ 5 heures
• Consommation électrique totale : 10 W
• Dissipation thermique : refroidissement par air
• Taille du produit : 190 mm x 128 mm x 37 mm
• Écran : 7 pouces, 1024 x 600 pixels, IPS grand angle de vision
• Mode d'interaction : écran tactile capacitif
• Interface d'extension : écran tactile capacitif
• Arrêt automatique : 15 minutes - 1 heure / désactivé
• Mise à niveau du micrologiciel : prise en charge de la mise à niveau d'image .iso

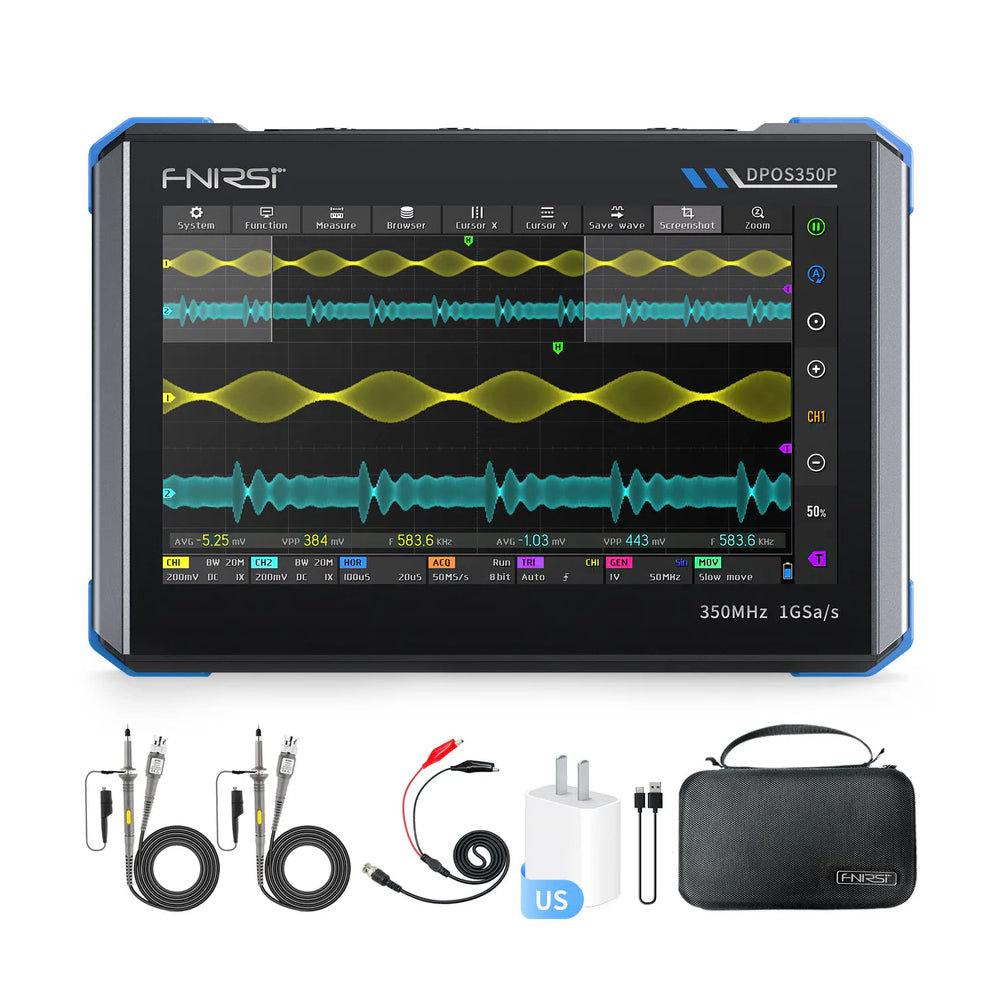

Norme 2C53P
1 Oscilloscope DPOS350P * 1
2 Sonde 350 MHz * 2
3 Chargeur QC18W * 1
4 Câble USB * 1
5 Cordons à pinces crocodiles * 1
6 Manuel d'utilisation * 1
7 Boîte d'emballage * 1
⚠ Précautions particulières
- Lorsque les deux canaux sont utilisés simultanément, les pinces de masse des deux sondes doivent être connectées ensemble. Il est strictement interdit de connecter les pinces de masse des deux sondes à des potentiels différents, en particulier à des extrémités de potentiel différentes d'équipements haute puissance ou de circuits 220V/110V. Cela pourrait endommager la carte mère de l'oscilloscope car les deux canaux partagent une masse commune, et les connecter à des potentiels différents peut provoquer une boucle de masse et court-circuiter la carte mère.
- L'entrée BNC de l'oscilloscope a une tolérance maximale de 400 V. Il est strictement interdit d'introduire des tensions dépassant 400 V lorsque l'interrupteur de sonde 1X est utilisé.
- Pour la charge, utilisez le chargeur dédié fourni. Il est interdit d'utiliser l'alimentation d'autres équipements sous test ou une connexion USB. Cela pourrait provoquer une boucle de masse et court-circuiter la carte mère de l'oscilloscope, l'endommageant potentiellement pendant le processus de test.
- Lors de la mesure de signaux haute fréquence et haute tension, utilisez une sonde 100X (par exemple, pour les soudeuses à ultrasons, les nettoyeurs à ultrasons, etc.), ou même une sonde 1000X (par exemple, pour le côté haute tension des transformateurs haute fréquence, les résonateurs de bobines de chauffage par induction, etc.).
