Características
Compatible con la comunicación en serie y el protocolo MODBUS estándar, a la vez que permite la actualización del firmware e integra la funcionalidad de carga solar MPPT para diversos escenarios de aplicación.

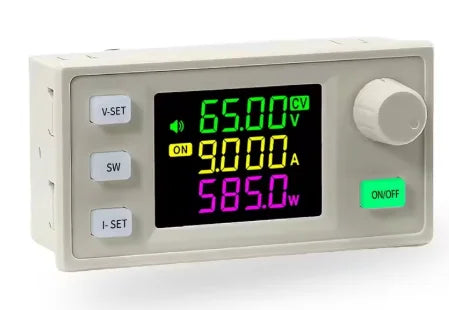

2. Cuenta con un área de visualización visible de 38 x 29 mm y una pantalla LCD de más de 1,8 pulgadas. La disposición de la pantalla está organizada de forma racional con fuentes grandes, redondeadas y en negrita, lo que la convierte en un panel de visualización profesional diseñado específicamente para equipos de alimentación eléctrica.

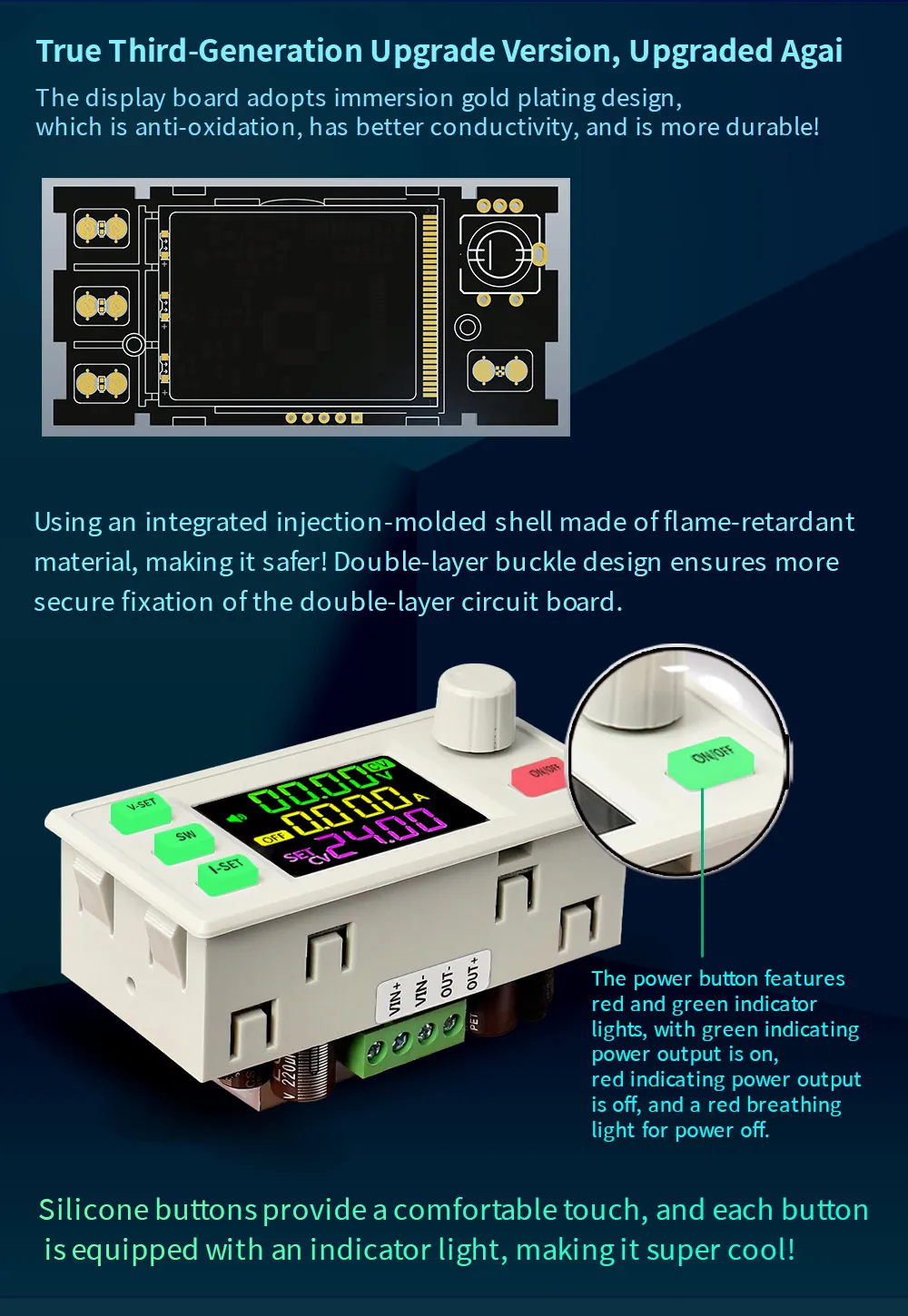

3. La placa de circuito impreso de la pantalla utiliza un proceso de baño de oro por inmersión, que mejora la resistencia a la oxidación, aumenta la conductividad y garantiza una mayor vida útil. La carcasa se fabrica mediante moldeo por inyección de una sola pieza con materiales ignífugos para mayor seguridad, y su diseño de hebilla de doble capa asegura las dos placas de circuito de forma más estable.
4. Incluye un cristal de reloj externo de alta precisión que garantiza una medición exacta del tiempo, lo que aumenta la fiabilidad de las estadísticas de capacidad y energía. Está controlado por un microcontrolador de alto rendimiento de 48 pines con una frecuencia de 64 MHz, lo que proporciona una mayor eficiencia de procesamiento.
El zumbador integrado ofrece indicaciones sonoras para el funcionamiento de los botones y alertas de alarma, proporcionando a los usuarios una respuesta clara y eficaz en tiempo real.
Especificación

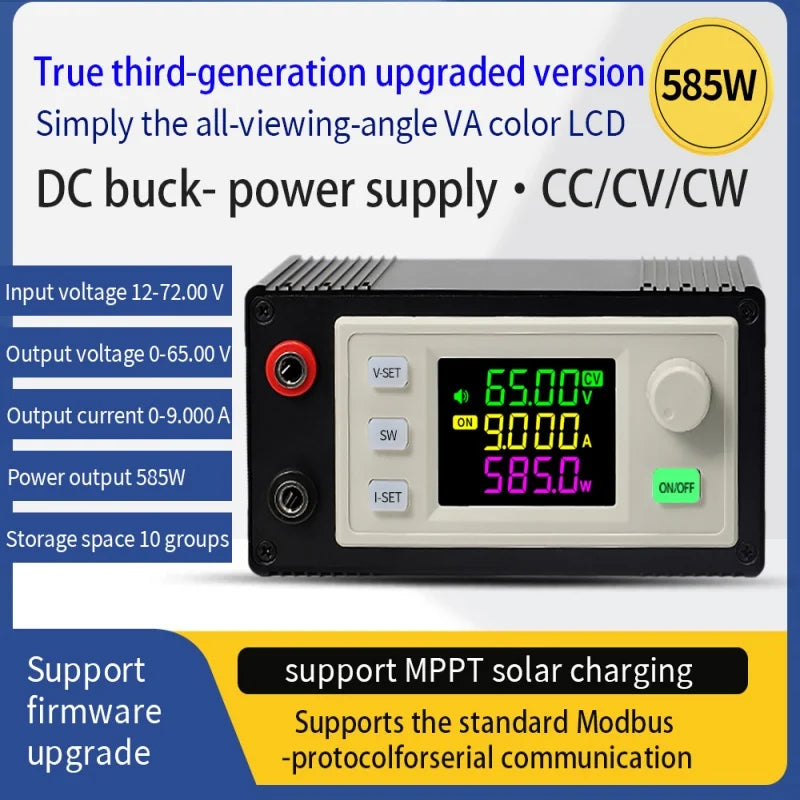

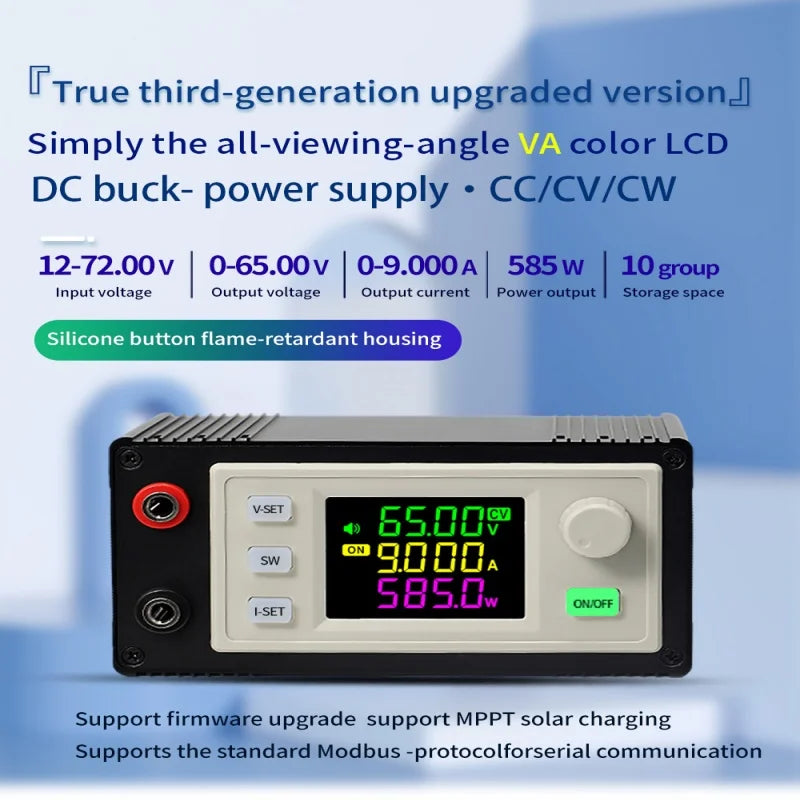

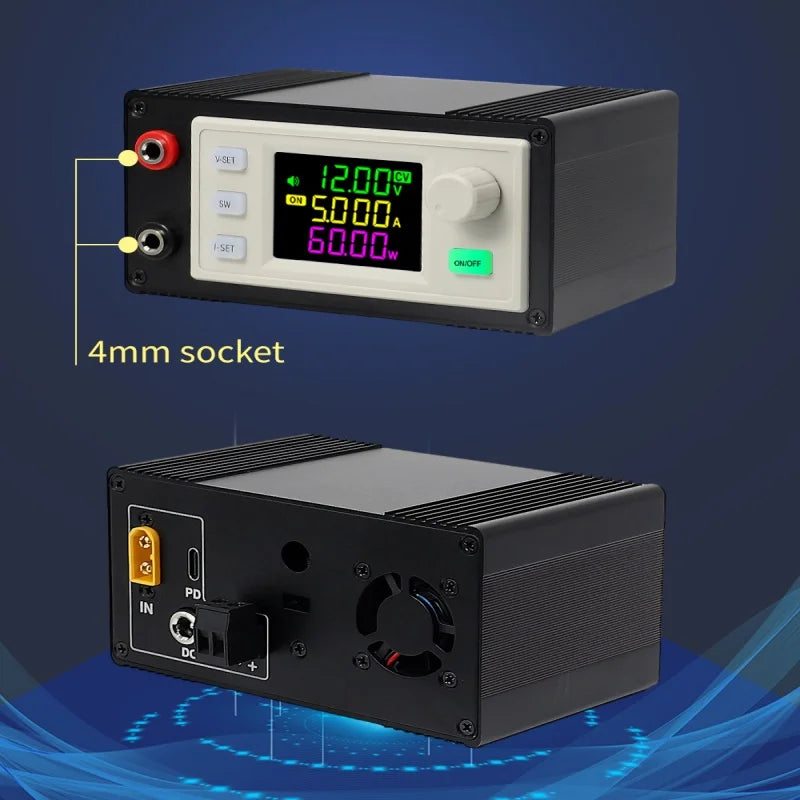

Modelo: XY6509X
Rango de voltaje de entrada: 12,0–72 V
Rango de voltaje de salida: 0–65 V
Rango de corriente de salida: 0–9.000 A
Potencia máxima de salida: 585 W
Precisión de voltaje: ±0,5% ±1 dígito
Precisión actual: ±0,5% ±3 dígitos
Resolución de voltaje: 0,01 V
Resolución actual: 0,001A
Eficiencia de conversión: Aproximadamente 95%
Función de arranque suave: Disponible
Zumbador integrado: Incluido

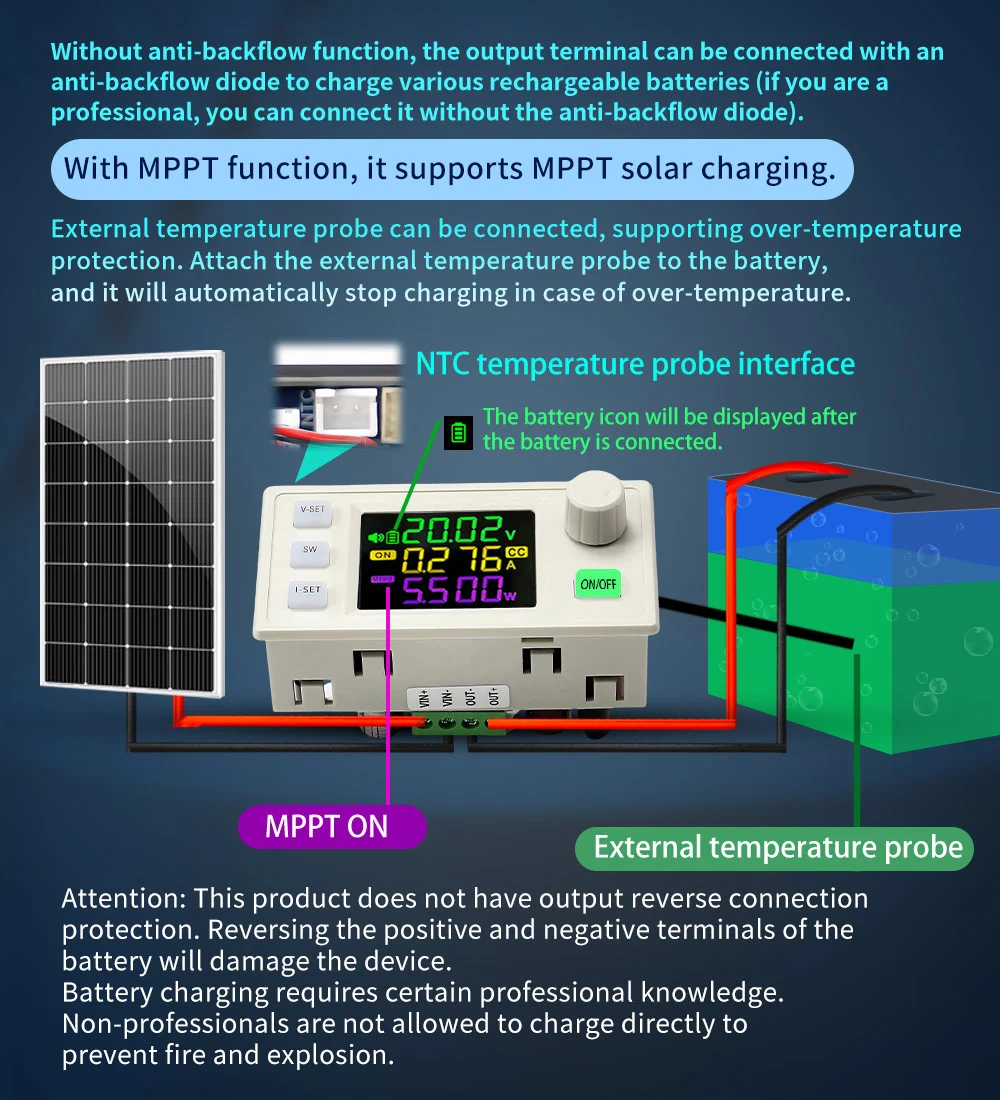

Carga solar MPPT: Compatible

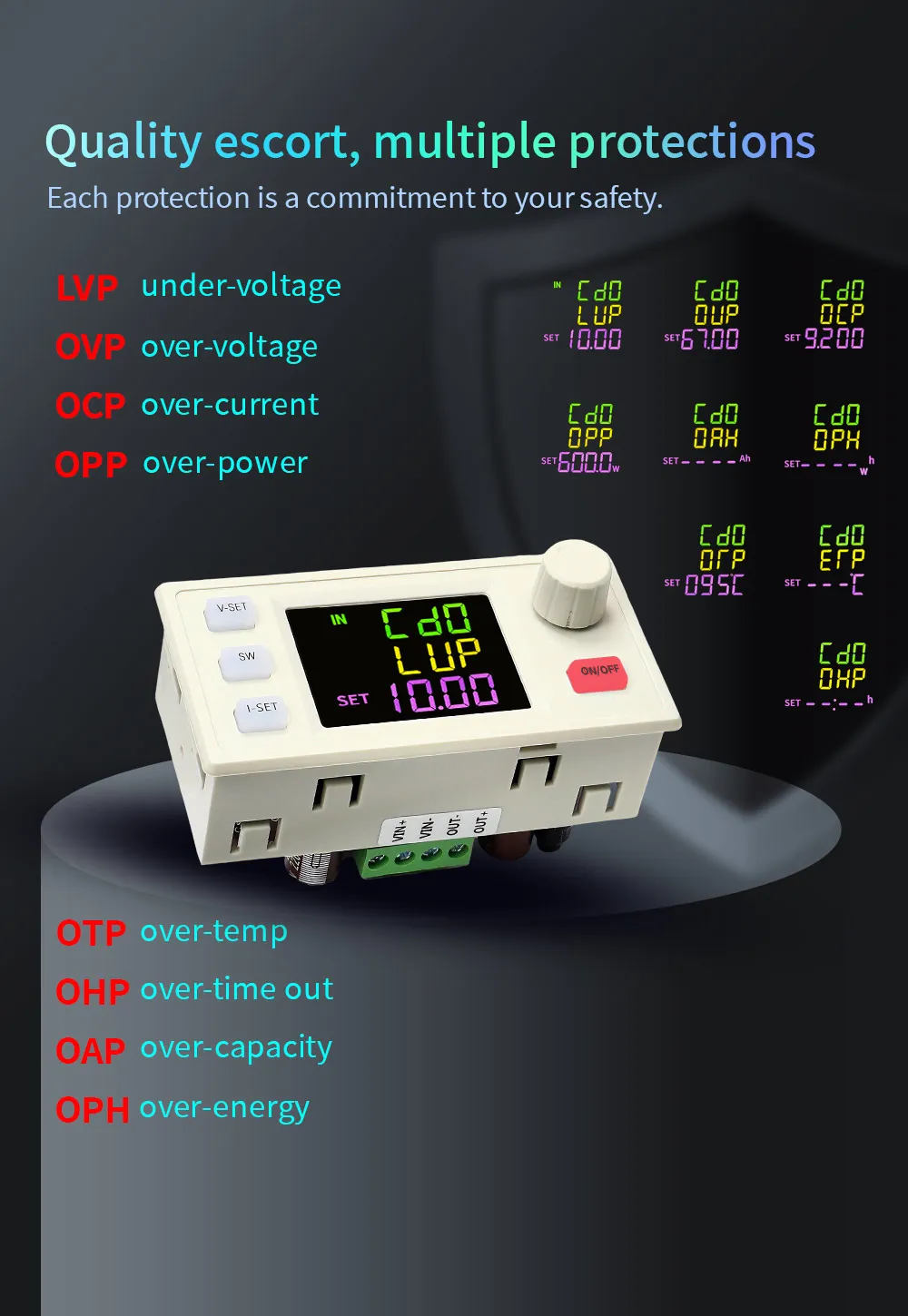

Mecanismos de protección
Protección contra polaridad inversa de entrada: Equipada
Protección contra baja tensión de entrada (LVP): Ajustable de 10 a 75 V, valor predeterminado 10 V.
Protección contra sobretensión de salida (OVP): Ajustable de 0 a 67 V, valor predeterminado 67 V.
Protección contra sobretemperatura (OTP): Ajustable de 0 a 110 °C, valor predeterminado 95 °C.
Protección contra horas extras (OHP): Ajustable de 1 minuto a 99 horas y 59 minutos, estado predeterminado: Desactivado
Protección contra sobrecarga (OAP): Ajustable de 0 a 9999 Ah, estado predeterminado: Desactivado
Protección contra sobrecarga (OPH): Ajustable de 0 a 4200 kWh, estado predeterminado: Desactivado.
Protección contra sobrecorriente de salida (OCP) (para XY6509): Ajustable de 0 a 9,2 A, valor predeterminado 9,2 A
Protección contra sobrecarga de salida (OPP) (para XY6509): Ajustable de 0 a 650 W, valor predeterminado 650 W.
