Látigo pequeño
3,5-30 MHz, con una antena de 2 metros de longitud que incluye una bobina inductiva de 14 MHz, lo que significa que 14 MHz es una resonancia natural. Las frecuencias restantes se compensan con un pequeño ajuste, con una tolerancia de potencia nominal de 30 W y una tolerancia de potencia que se duplica en el rango de 14 MHz.

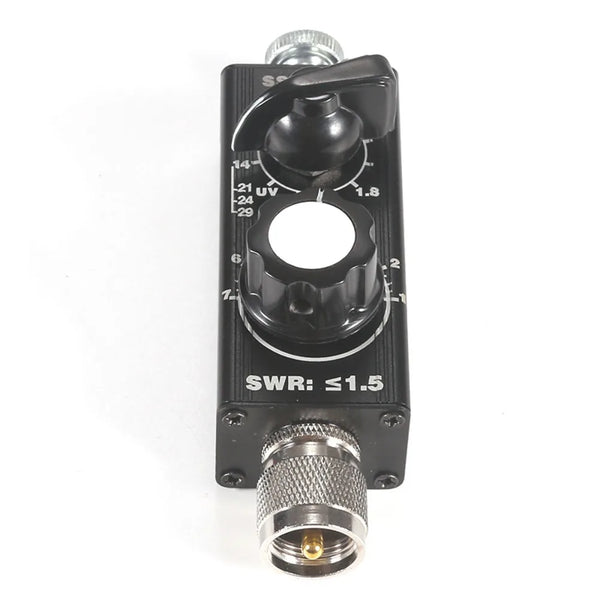

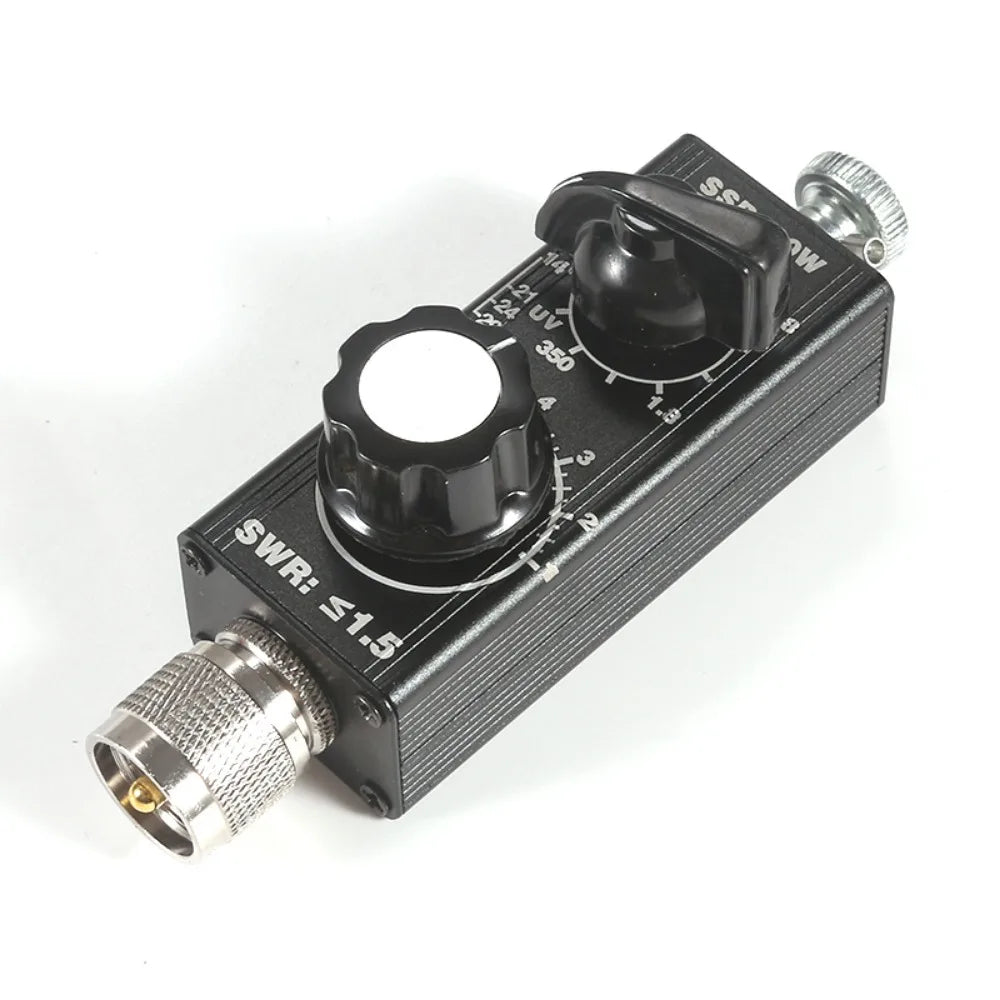

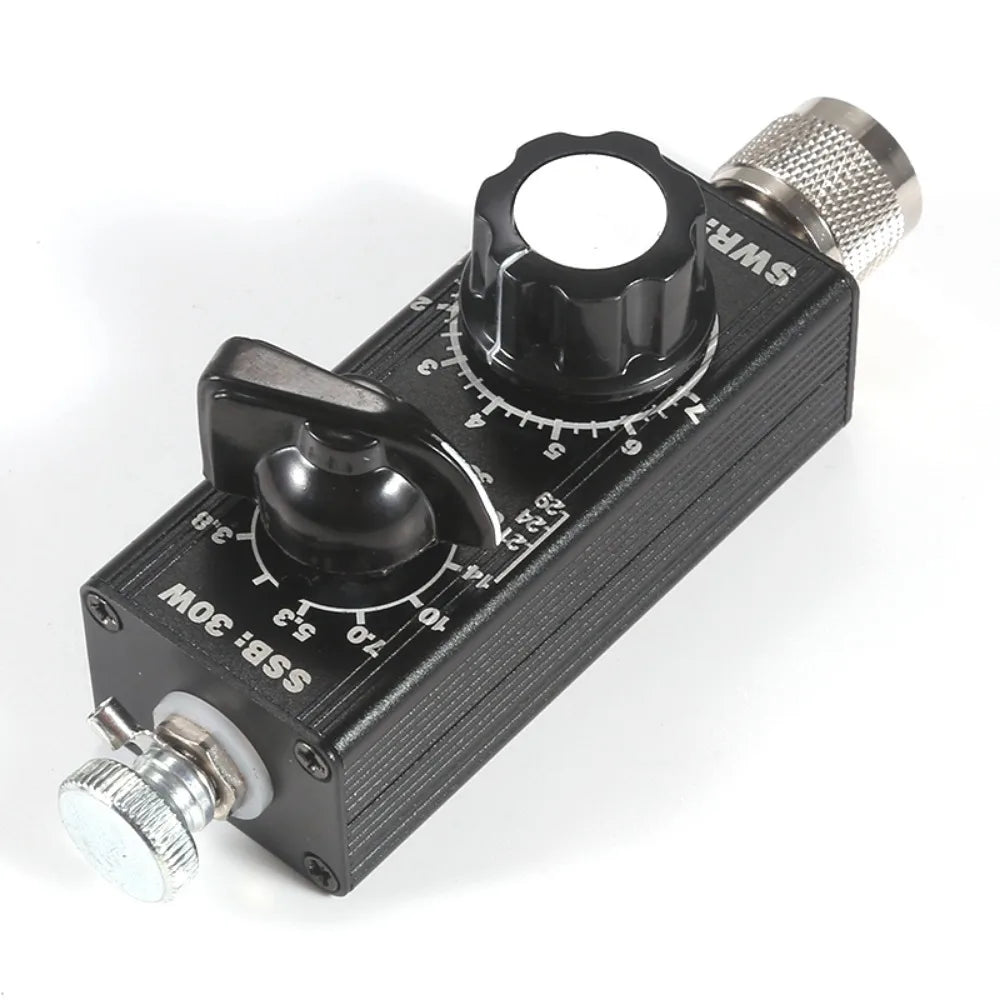

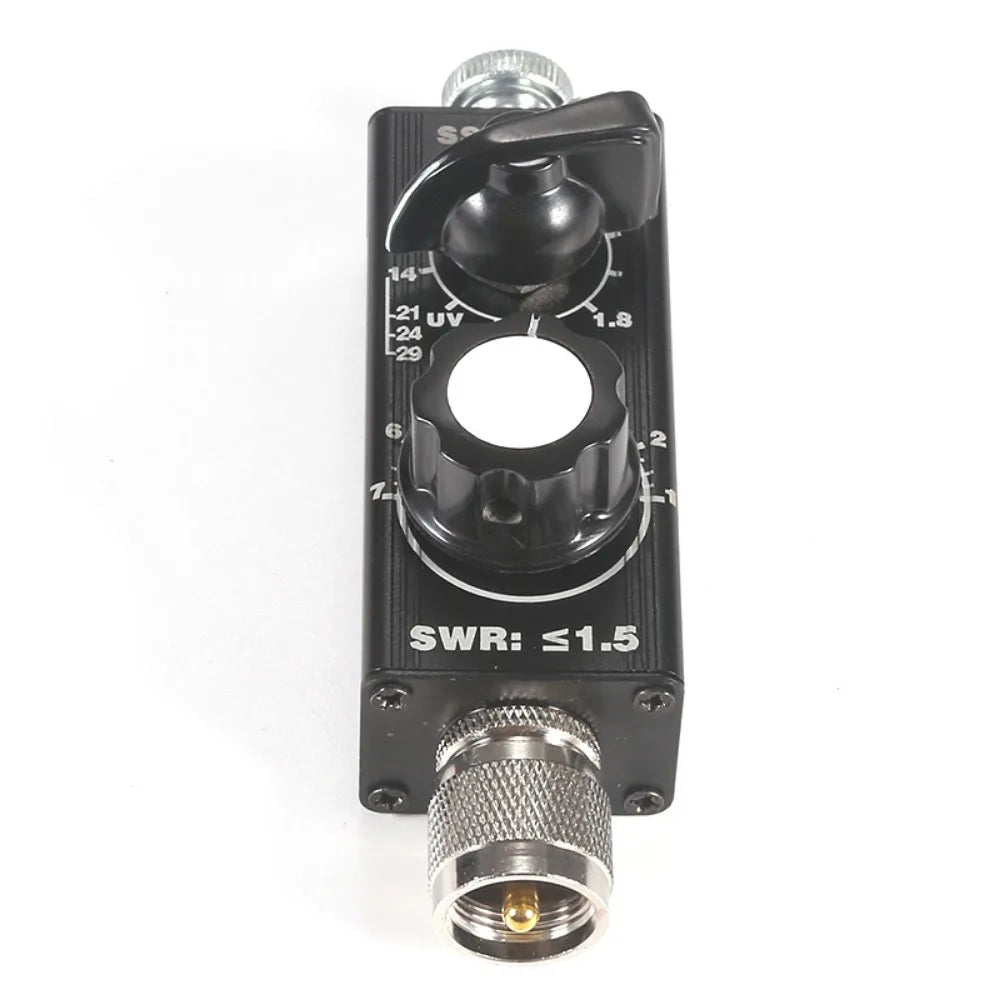

El mando superior ajusta la banda de frecuencia y el mando inferior ajusta la onda estacionaria.
La antena se instala mediante tornillos de rosca manual y una punta de cobre. Esta punta de cobre suelda un cable de 20 metros de longitud, conformando así una antena de hilo largo (antena de alimentación en el extremo).
No hay medidor de talento, ni cable de tierra, y la antena de varilla se extiende y retrae uniformemente en una sola sección.
Pasos para depurar el estado óptimo de la antena:
Conecte un cable de 5 metros de largo a la carcasa exterior del cabezal de la antena para crear una rejilla de tierra. Gire la perilla superior a la escala 14 y la perilla inferior a la escala 2. Conecte el instrumento celeste y extraiga todas las antenas de varilla antes de retraer una sección. Observe la curva del instrumento celeste y ajuste con precisión la antena de varilla para encontrar el punto de resonancia de 14,270. Use un marcador para marcar la longitud y la posición de la antena de varilla. En el futuro, use la posición marcada como referencia para el punto óptimo.
