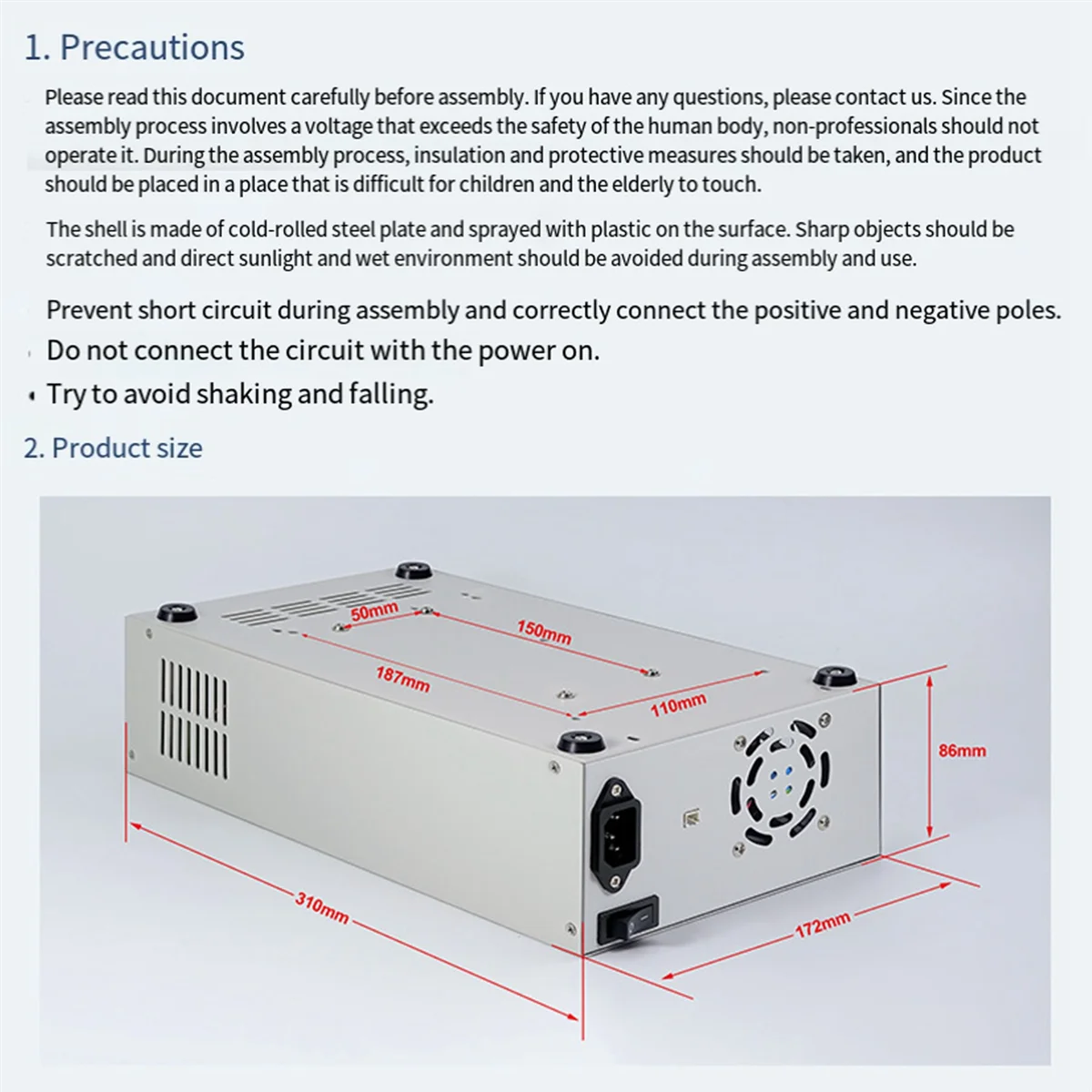

Paso de montaje: 1. Compruebe los accesorios: verifique que los accesorios del S800 coincidan con la lista de accesorios o la imagen de los accesorios. Nota: El material de la carcasa es algo blando y puede deformarse ligeramente durante el transporte. Si queda algún espacio durante el montaje, enderécelo antes de ensamblarlo.
2. Compruebe el RD60XX: Ajuste la fuente de alimentación de entrada a 12 V/1 A para encender el RD6012 y configure la salida de 5 V/1 A en el RD60XX, active la salida para comprobar si la salida es normal.

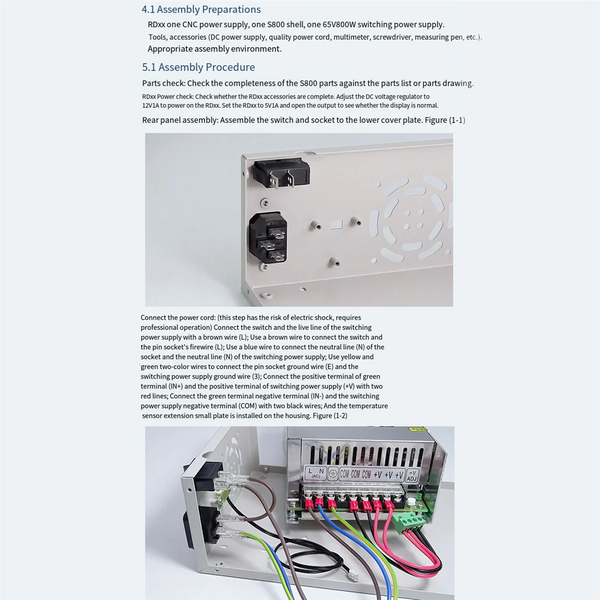

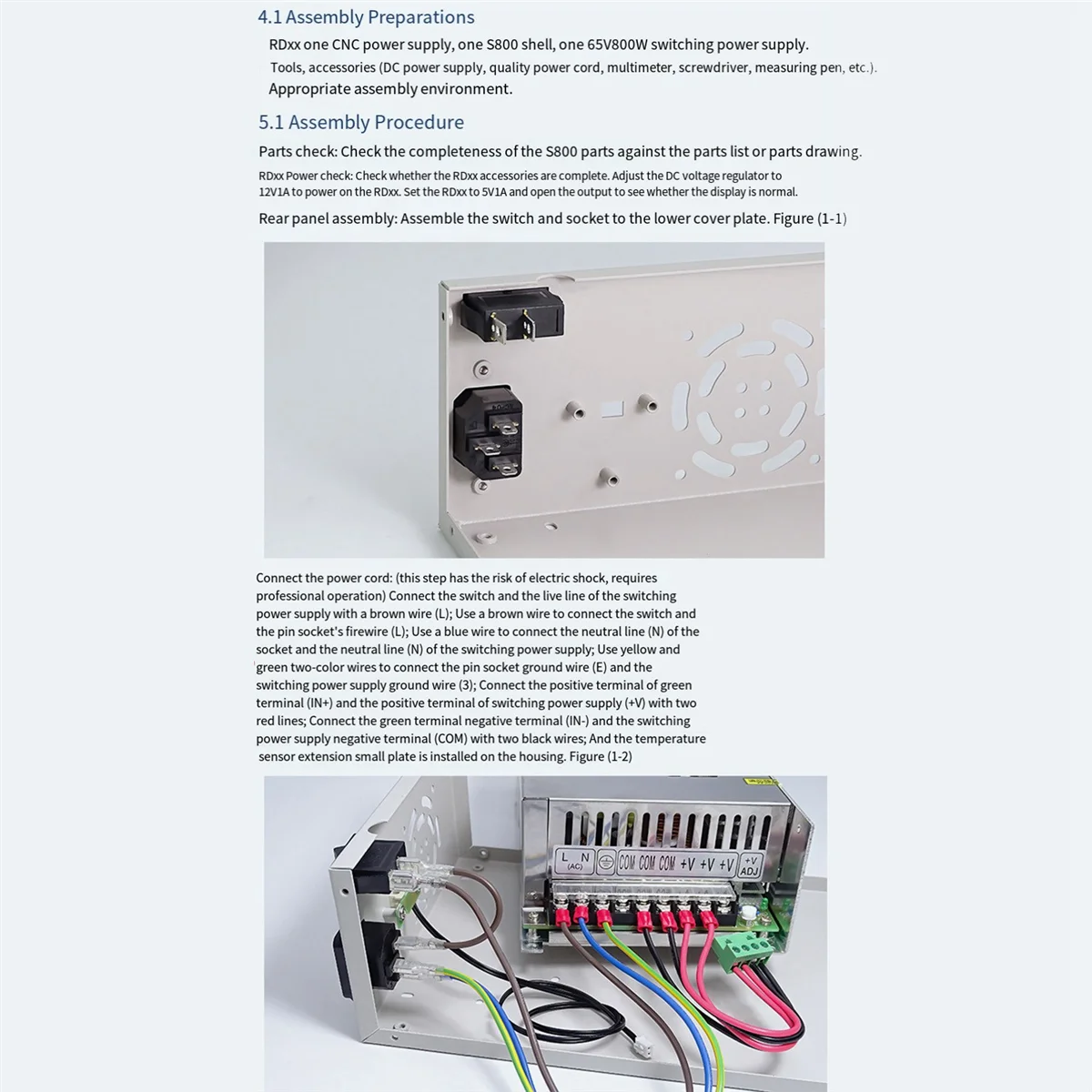

3. Montaje del panel trasero: instale el interruptor basculante y el conector de alimentación de CA en el panel inferior.
4. para cambiar la fuente de alimentación: (peligroso, no debe ser operado por personas no profesionales); Use el cable marrón largo para conectar el interruptor basculante y el cable de fase (L) de la fuente de alimentación conmutada; luego use el cable marrón corto para conectar el interruptor basculante y el cable de fase (L) del enchufe de alimentación de CA; Use el cable azul para conectar el cable neutro (N) del enchufe de alimentación de CA y el cable neutro (N) de la fuente de alimentación conmutada;
5. Utilice un cable bicolor amarillo-verde para conectar el cable de tierra (E) del enchufe de alimentación de CA y el cable de tierra (〨) de la fuente de alimentación conmutada. Utilice 2 cables rojos para conectar el terminal IN+ del terminal verde y los electrodos positivos (+V), y utilice 2 cables negros para conectar el terminal (IN-) de los terminales y los electrodos negativos (COM). Instale la placa de extensión del sensor de temperatura en el panel posterior. Si necesita utilizar un sensor de temperatura externo, puede insertar el cable del sensor de temperatura externo en la parte posterior de la carcasa y realizar la prueba. Paso de montaje: Ensamble la fuente de alimentación conmutada: Instale la fuente de alimentación conmutada en la placa inferior.
Prueba de la fuente de alimentación conmutada: Vuelva a comprobar el cableado y encienda la fuente de alimentación conmutada. Utilice un lápiz de prueba para verificar el estado de la alimentación y el aislamiento. A continuación, utilice un multímetro para comprobar si la salida de 60 V es normal y, finalmente, utilice un destornillador para ajustar la salida de la fuente de alimentación conmutada a unos 68 V.

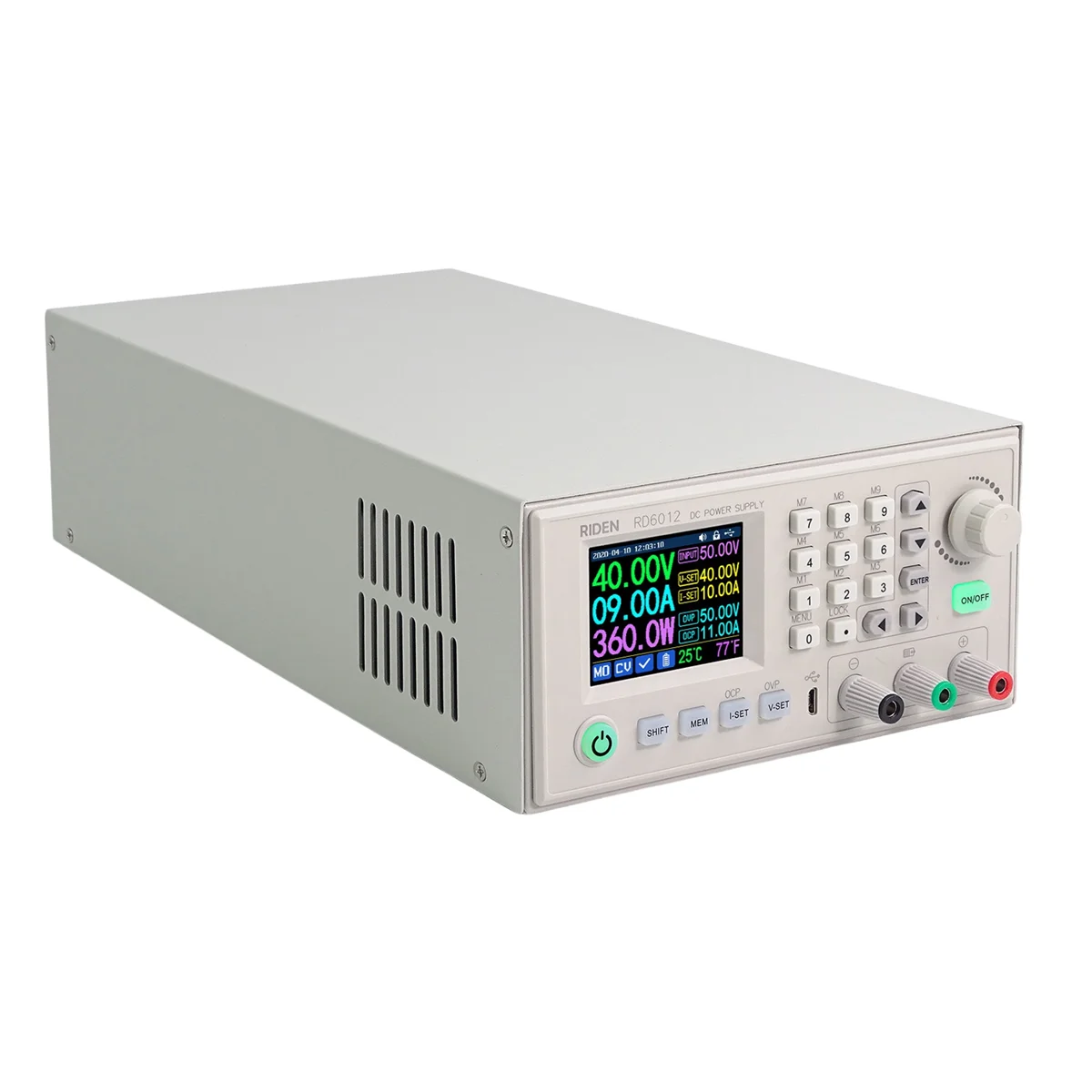

Montaje del RD60XX: Si tiene una batería CR1220, instálela con el polo positivo hacia arriba. Si tiene un módulo WiFi, instálelo como se muestra en la imagen. Instale el RD60XX en la parte frontal correctamente; de lo contrario, no se instalará adecuadamente. El sellado hermético evita que el RD60XX vibre. Si la carcasa está ligeramente deformada, puede enderezarla suavemente.
Conecte el resto de los cables: inserte el cable del sensor de temperatura externo, inserte el terminal verde y ordene los cables.
Instale los tornillos de la carcasa. Instale las almohadillas de los pies.
Nota: Las piezas no incluyen la fuente de alimentación.

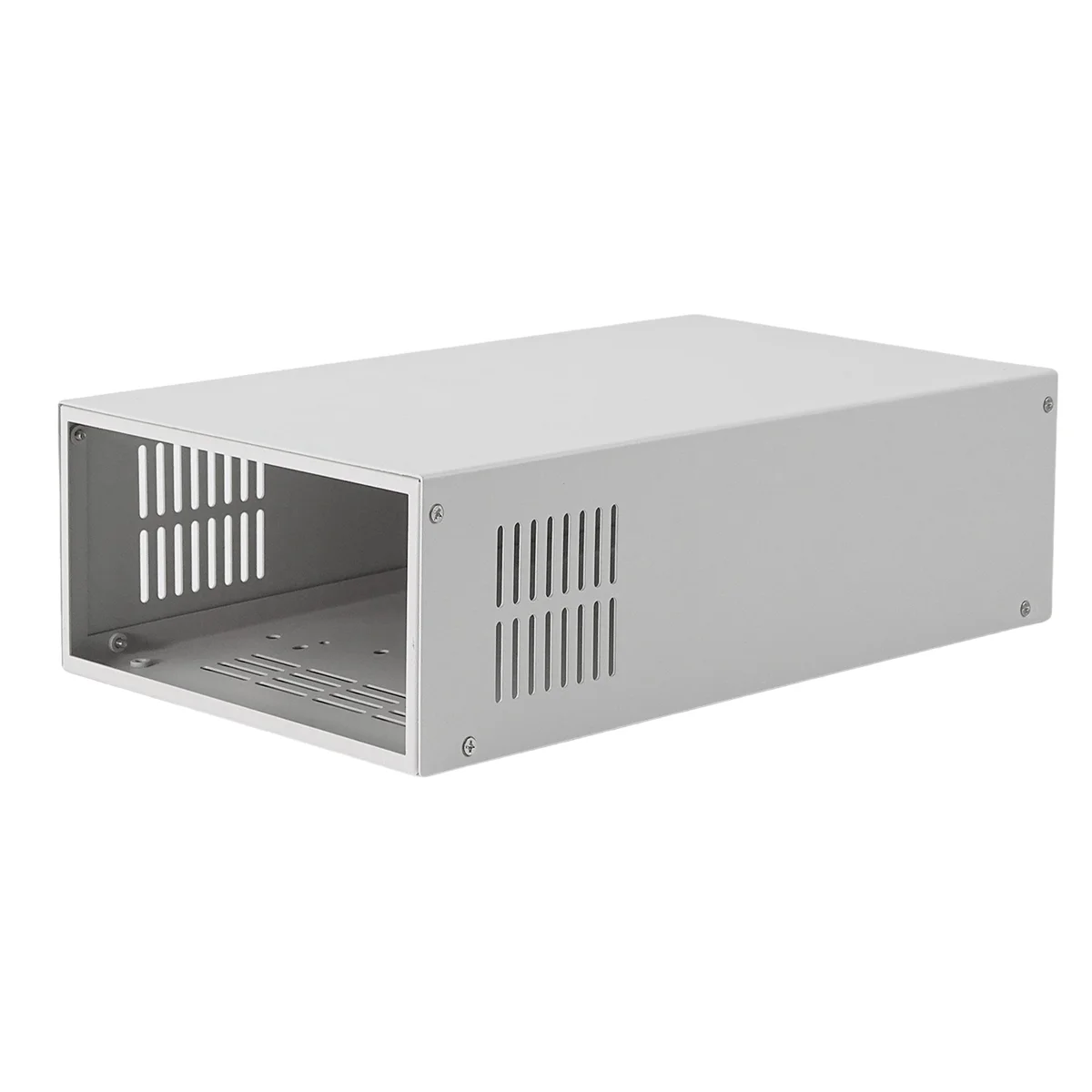

Material: hierro

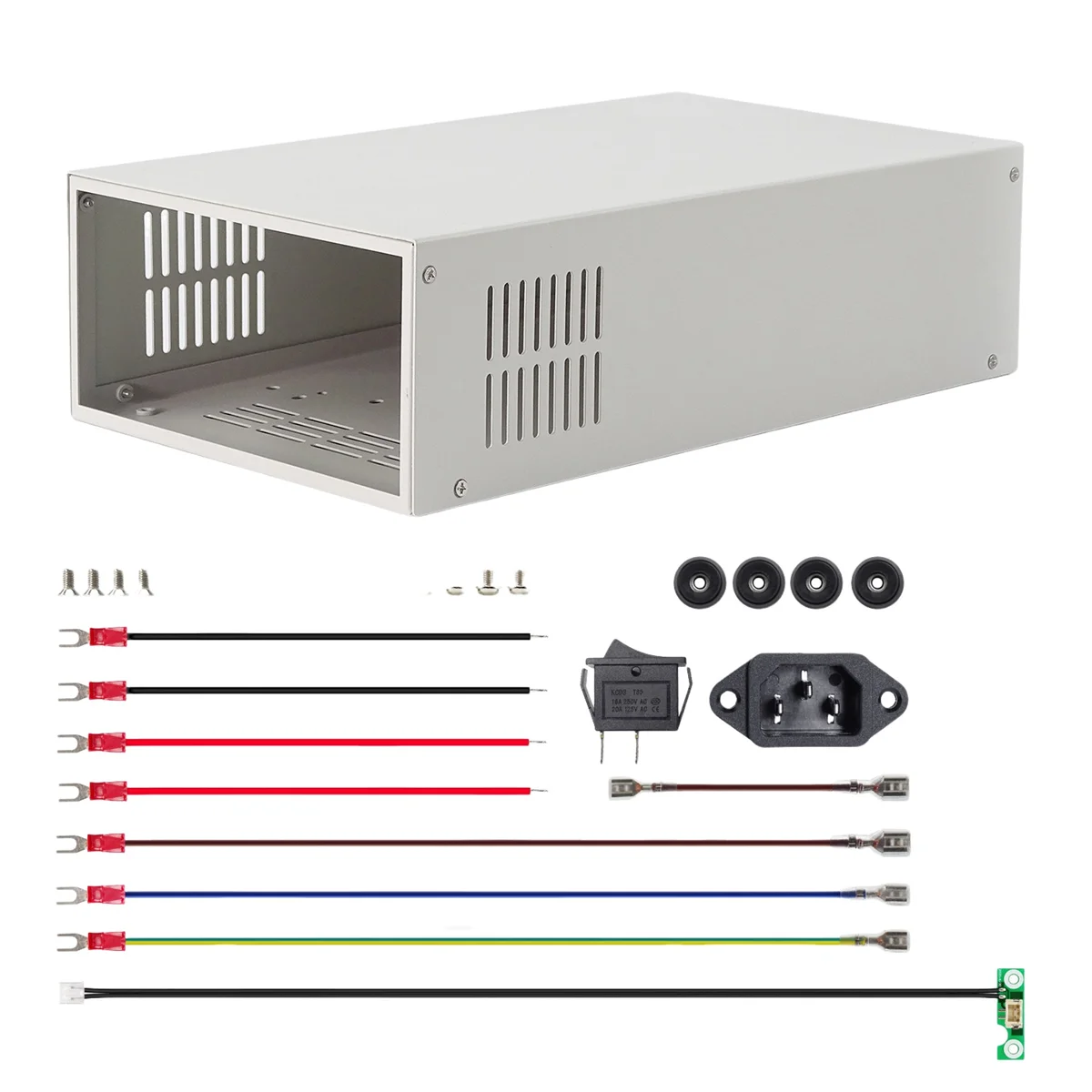

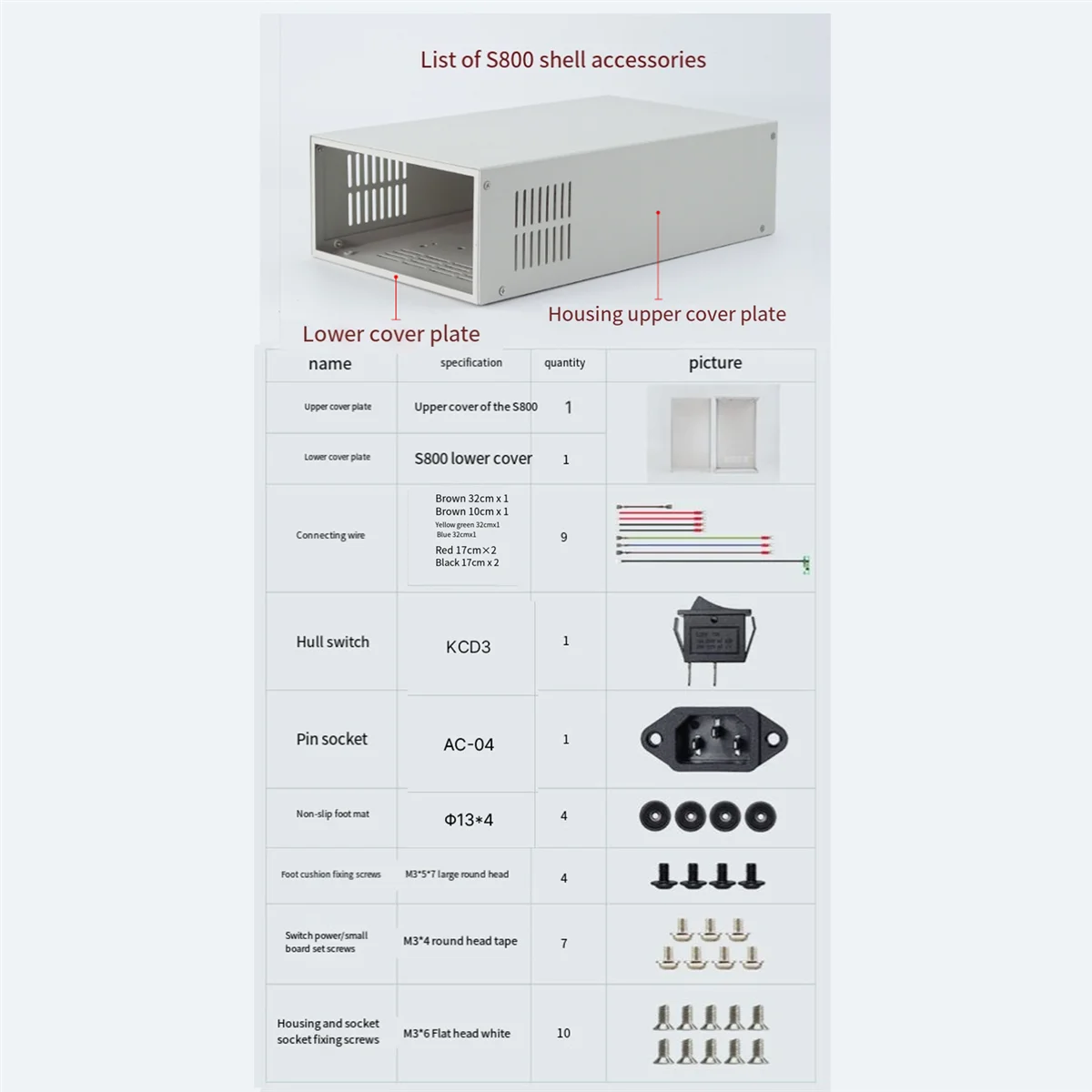

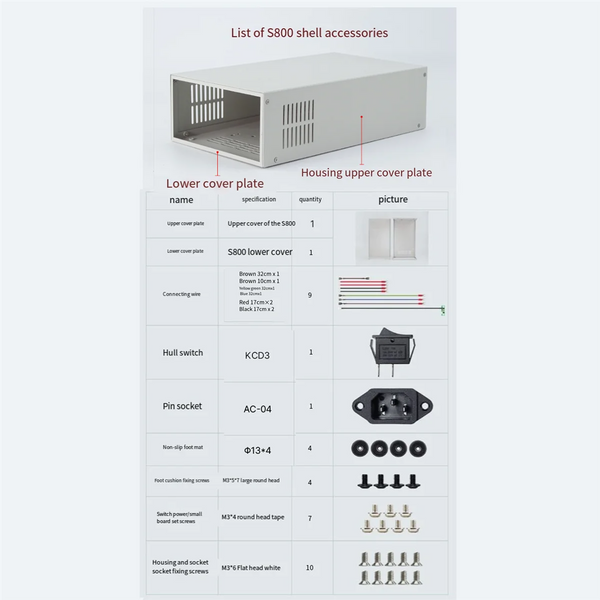

Color: Como se muestra Contenido del paquete:
1 x tapa superior
1 x tapa inferior
9 cables de conexión
1 interruptor marino KCD3
1 x toma de producto
4 almohadillas antideslizantes
4 tornillos de cabeza redonda grande M3x5x7
7 tornillos M3x4
10 tornillos M3x6. Solo se incluye el contenido del paquete mencionado anteriormente; otros productos no están incluidos.
Nota: El reflejo de la luz y las diferentes pantallas pueden hacer que el color del artículo en la imagen sea ligeramente distinto al real. El margen de error de la medición es de +/- 1-3 cm.
