Daly Smart BMS 4S 6S 8S 12S 13S 14S 16S 17S 20S 24S Bluetooth BMS 30A 40A 60A 80A 100A 120A 150A 200A Batería de iones de litio Lifepo4 LTO

Modelo

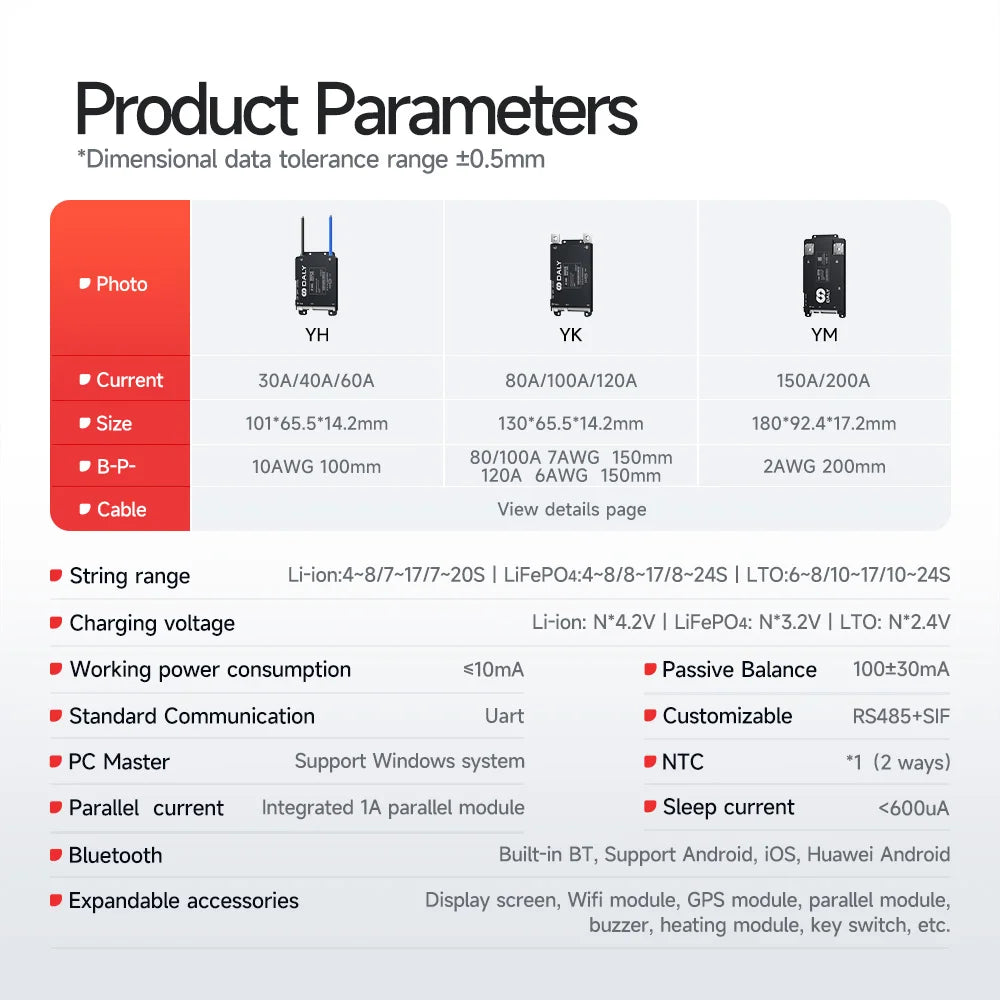

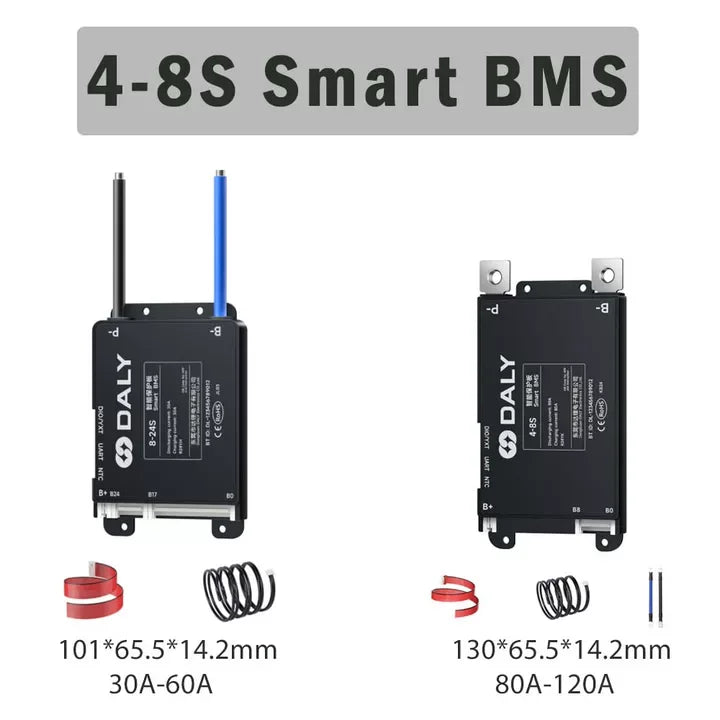

DALY SMART BMS: Serie Y 30-60A(YH) 80-120A(YK) 150-200A(YM)

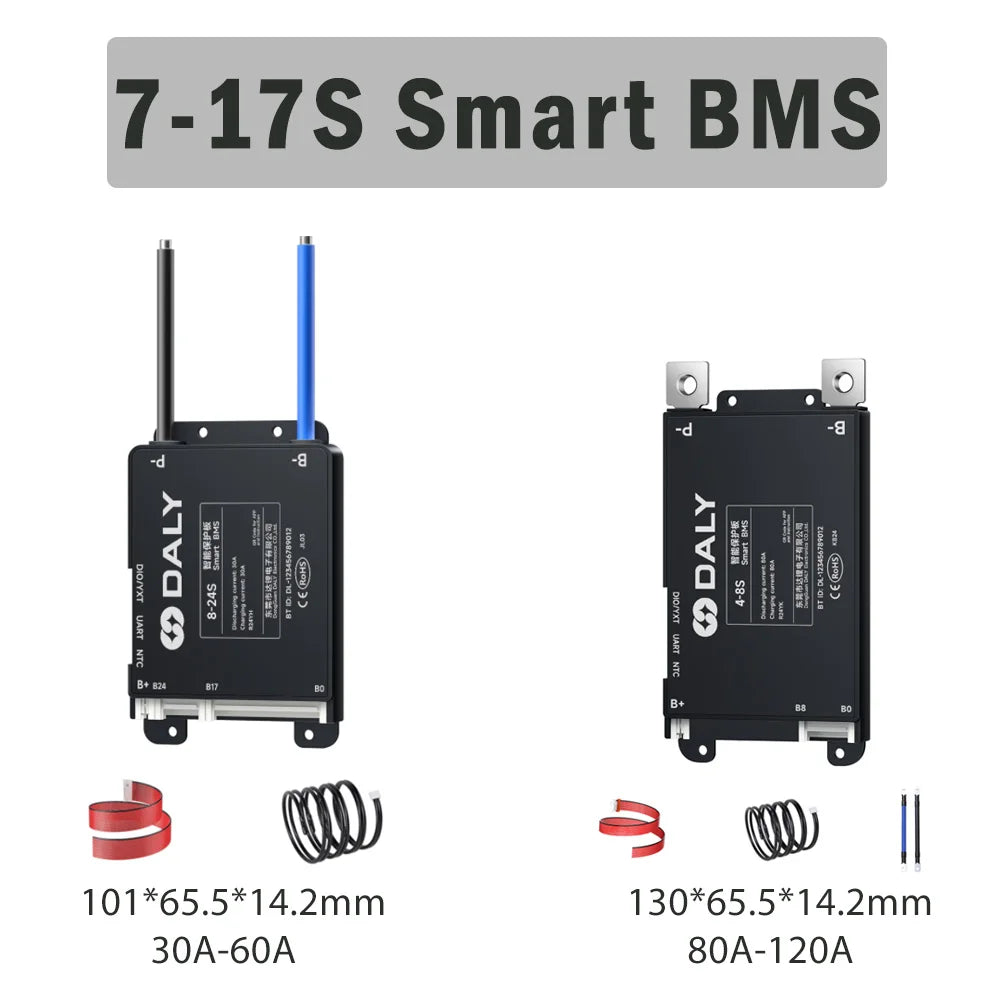

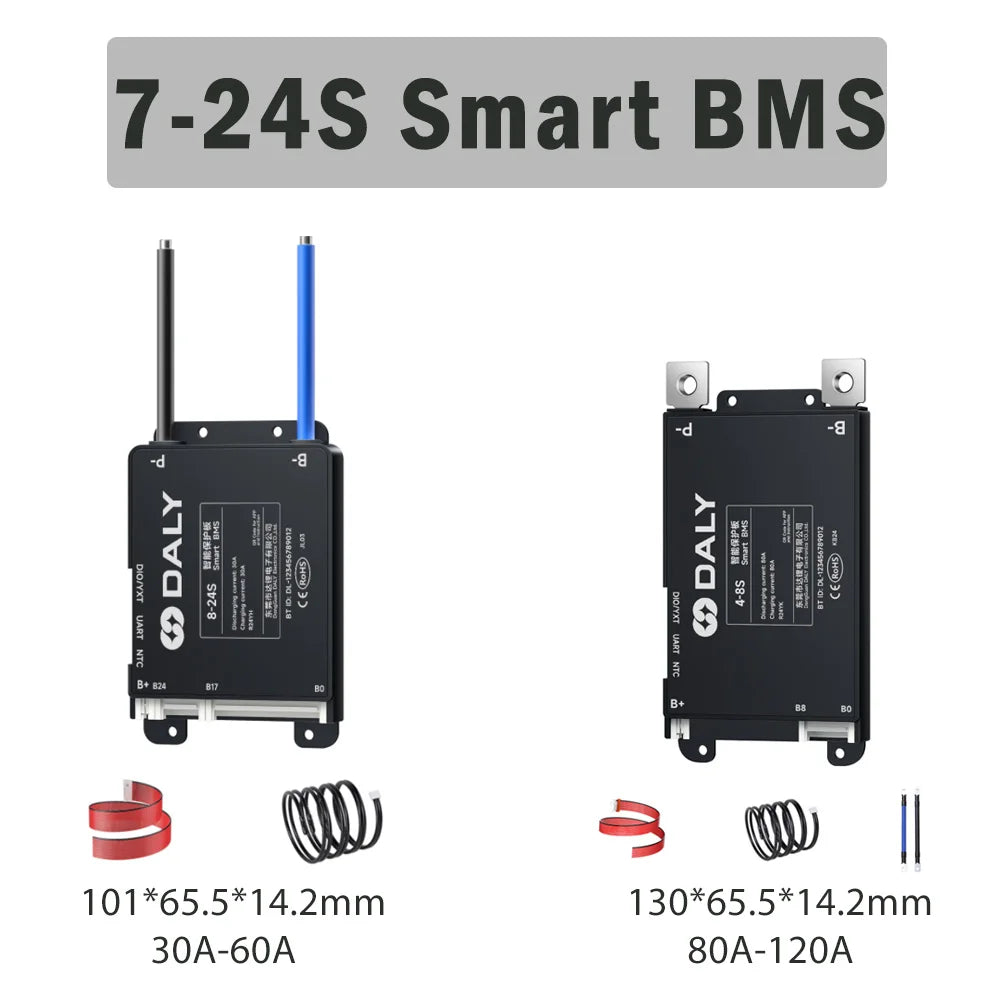

Rango de cuerdas opcionales: 4-8S 7-17S 7-24S

Rango de corriente opcional: 30A 40A 60A 80A 100A 120A 150A 200A

Escenario de uso

Se utiliza en el almacenamiento de energía para vehículos recreativos, almacenamiento de energía fotovoltaica, almacenamiento de energía para el hogar y exteriores, vehículos eléctricos, triciclos, carretillas elevadoras, vehículos turísticos, carritos de golf, etc.

Soporte para personalización

Los pedidos al por mayor permiten personalizar funciones, parámetros y logotipos.

Soporte OEM

BMS estándar y BMS inteligente, todos se pueden personalizar.

Para obtener más información, póngase en contacto con el servicio de atención al cliente.

WhatsApp: +86 18277979710

Correo electrónico: yuna.luo@dalyelec.com

Cómo elegir el BMS adecuado

Atención

Ilustración

Consecuencias de BMS incompatibles

Litio

El tipo de BMS y el tipo de batería de litio deben estar en

1. El BMS está dañado, incluso el BMS y la batería se queman.

tipo de batería

Correspondencia individualizada (Li-ion/Lifepo4)

2. La batería no se puede cargar ni descargar completamente.

Número de paquete de baterías

Las cadenas BMS y las cadenas de baterías deben estar en

El BMS y la batería se queman.

instrumentos de cuerda

correspondencia individual

Método de selección

potencia máxima de carga÷(número de serie de baterías×tensión de sobredescarga)×coeficiente

en la experiencia

Dependiendo del escenario de uso de la batería, el valor del coeficiente también es diferente.

Consulte con el servicio de atención al cliente para conocer los valores específicos.

Especialidad

Función Bluetooth: Puedes monitorizar los datos de la batería en tiempo real conectándote a la aplicación.

Bluetooth integrado en el BMS

Superioridad

1. Componentes microelectrónicos de alta calidad: circuitos integrados precisos y rápidos. MOSFET de baja resistencia y alto voltaje de ruptura.

2. Mediante la aplicación Bluetooth, se realiza un seguimiento constante de los datos de la batería.

3. Una variedad de accesorios que permiten controlar fácilmente los datos y modificar los parámetros.

4. Se pueden realizar fácilmente diversos modos de comunicación, monitoreo de datos, seguimiento de alarmas, lectura de datos y actualizaciones.

5. La sílice térmica acelera la disipación del calor y garantiza el buen funcionamiento de la batería.

6. Interfaz preconfigurada, cable con hebilla, para una conexión más cómoda.

Funciones básicas

Protección contra sobrecarga

Protección contra sobredescarga

Protección contra sobrecorriente

Protección contra la temperatura

Desconectar la protección

Protección contra cortocircuitos

Función de equilibrio

Recuperación de protección contra cortocircuitos

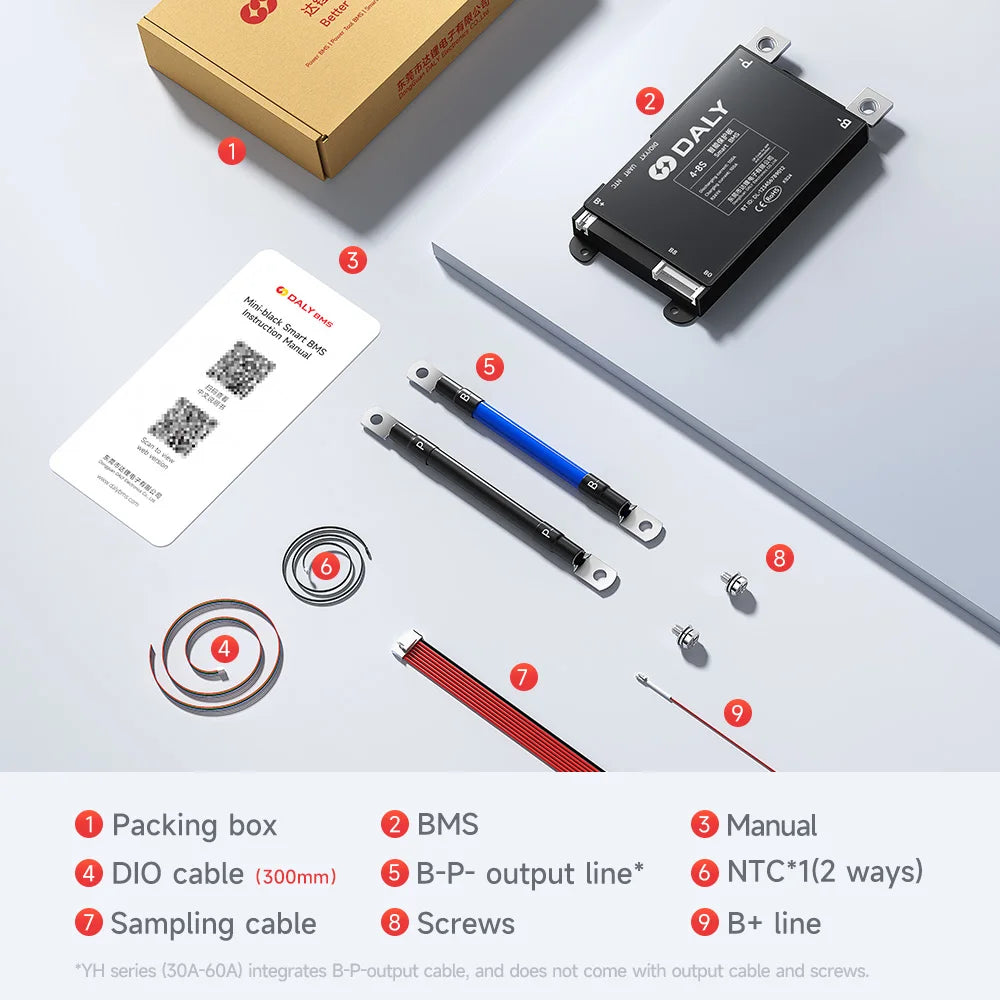

El paquete contiene

BMS*1 unidad

Cable de muestreo*1 unidad

Sonda de temperatura (NTC)*1 unidad

Cable B+ *1 unidad

Accesorios opcionales

Cable UART a USB

Indicador de capacidad de la batería

Pantalla LCD táctil

Personalización

interruptor suave

Comunicación RS485 y CAN

interruptor de llave

Puerto DO/I para necesidades especiales

Los accesorios opcionales y personalizados deben coincidir con el modelo BMS y adquirirse al mismo tiempo.

Para obtener más información, póngase en contacto con el servicio de atención al cliente.

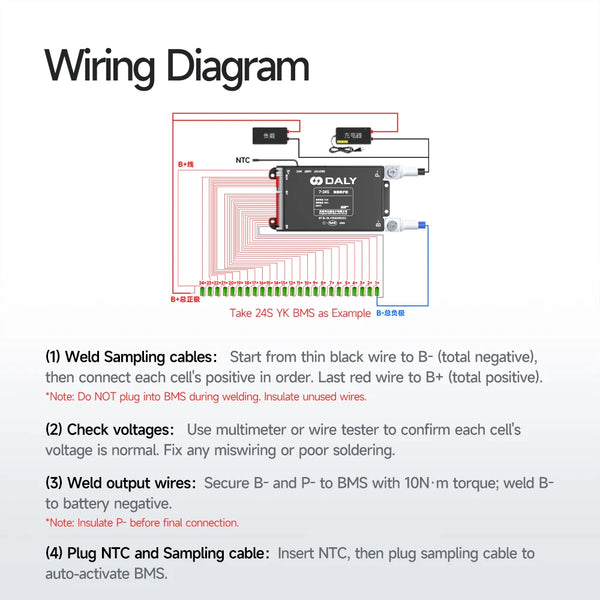

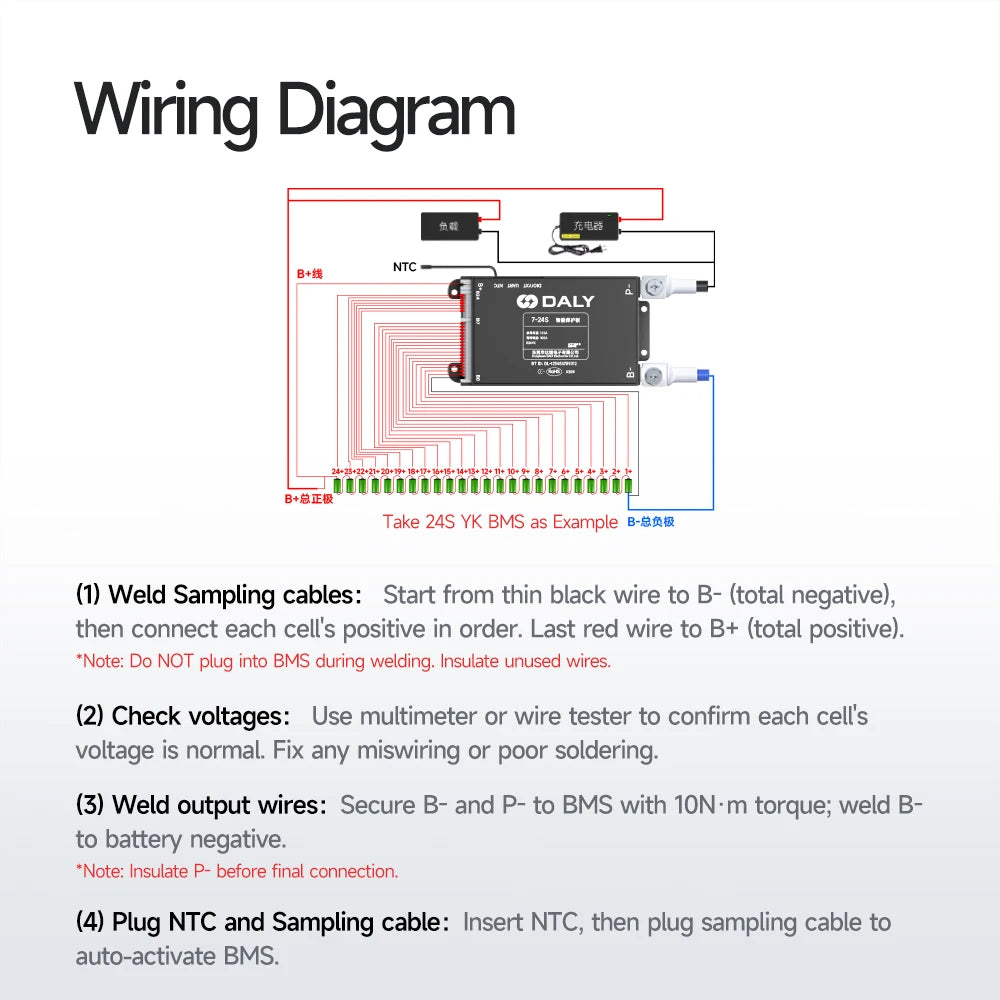

Conexión del cable de equilibrio

• Preparación

Calcula la carga positiva total y la carga negativa total del paquete de baterías.

Encontrar B-/P- de BMS

Inserte la sonda de temperatura (NTC) en el BMS.

• Soldadura

Nota: Al soldar, el cable de balance no se puede insertar en el BMS.

(1) Cables de muestreo de soldadura: Comience con el cable negro delgado hasta B- (negativo total), luego conecte el positivo de cada celda en orden. El último cable rojo hasta B+ (positivo total).
*Nota: NO conecte el equipo al BMS durante la soldadura. Aísle los cables que no se utilicen.

(2)Verifique los voltajes: Use un multímetro o un comprobador de cables para confirmar que el voltaje de cada celda sea normal. Corrija cualquier cableado incorrecto o soldadura deficiente.

(3) Suelde los cables de salida: Asegure B- y P- al BMS con un par de apriete de 10 N·m; suelde B- al negativo de la batería.
*Nota: Aísle P- antes de la conexión final.

(4) Conecte el NTC y el cable de muestreo: Inserte el NTC y luego conecte el cable de muestreo para activar automáticamente el BMS.

• Medición de voltaje

Mida si el voltaje de la batería (B+→B-) es consistente con el voltaje de salida del BMS (B+ P-).

Si los dos valores de voltaje son iguales, significa que el BMS está funcionando normalmente.

Ecualización pasiva

• Voltaje de arranque equilibrado:

3,4 V

• Diferencia de tensión de apertura equilibrada:

≥20 mV

• Saldo actual:

100±30mV

• Inicio equilibrado cuando se cumplen las dos condiciones siguientes:

1. Alcanzar la tensión de arranque equilibrada establecida.

2. El voltaje máximo alcanza la diferencia de voltaje de arranque equilibrada establecida.
