Sonda de osciloscópio Hantek com atenuador passivo HT201 HT25 1008C Automotive PC Storage USB 8 Canais Gerador programável

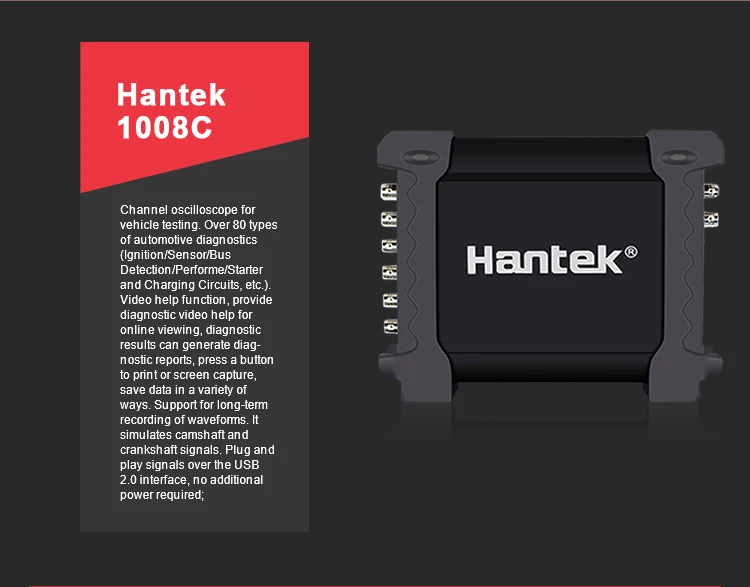

Custo-benefício Hantek PC USB 8CH Osciloscópio Diagnóstico Automotivo / DAQ / Gerador Programável: Altamente eficiente e econômico;
Osciloscópio de 8 canais para ensaios de veículos;
Sonda de Ignição Automática;
Taxa de amostragem em tempo real de 2.4MSa/s, resolução vertical de 12bit;
Função de análise do espectro;
10mV/div a sensibilidade de entrada 5V/div;
Função do cartão DAQ;
Gerador programável de 8 canais que pode sinais analógicos do virabrequim, do eixo de cames, etc.
Características:

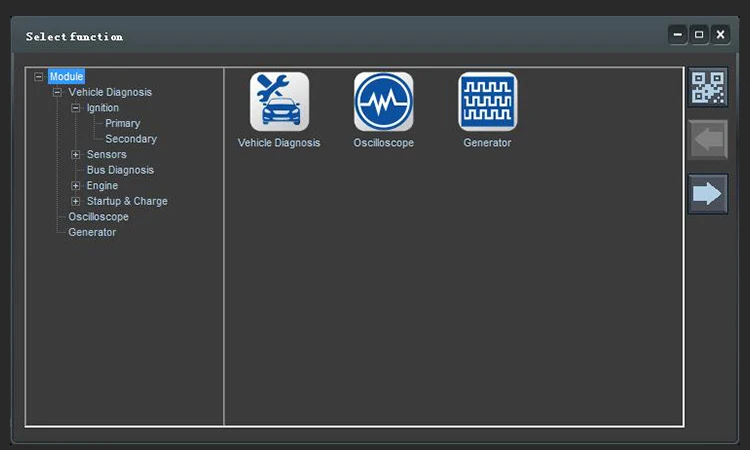

(1) Ensaios de veículos
Primeiro diagnóstico: Vácuo e ignição do coletor de admissão, Vácuo & ignição da válvula de ajuste dos fumos de gasolina, Ignição ociosa da exaustão, Iniciando a ignição da exaustão

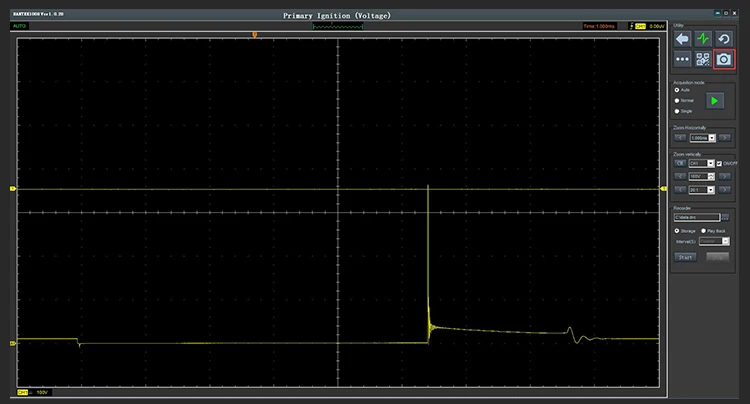

Ignição: primária e secundária
Sensor: Medidor de fluxo de ar, eixo de cames, eixo de manivela, distribuidor, sensor Lambda, posição do acelerador
Diagnóstico do barramento: Examine os dados do barramento CAN, integridade do sinal do barramento CAN, aquisição do tempo longo LH do barramento CAN, barramento LIN
Performer: Gasolina/Diesel
Circuitos de arranque e carregamento
(2) Osciloscópio

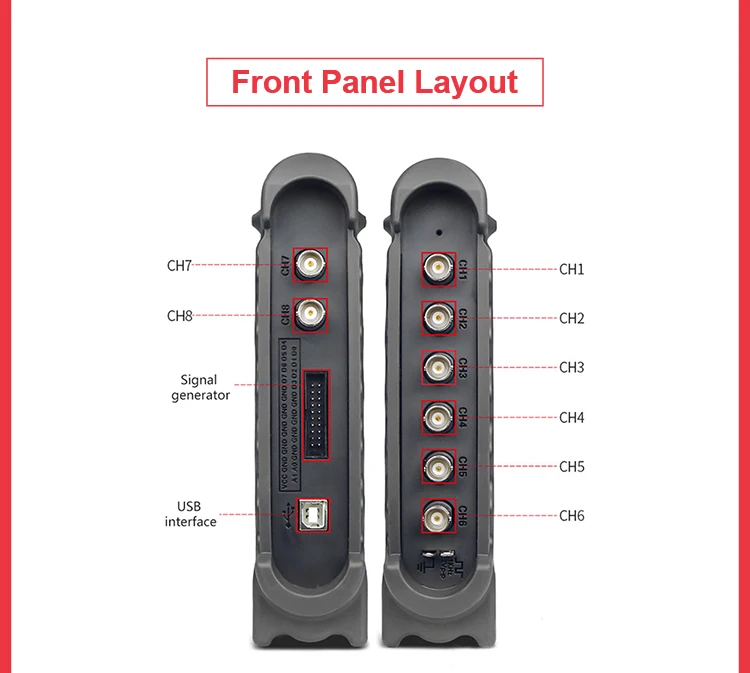

8 canais osciloscópio, 2.4MSa/s taxa de amostragem em tempo real
Resolução vertical de 12 bits, função de análise de espectro
(3) Gerador Programável
Gerador programável de 8 canais
Pode sinais analógicos do virabrequim, do eixo de cames etc.
(4) Outros
USB 2.0 interface plug and play, e nenhuma necessidade de fonte de alimentação extra;
Mais de 20 tipos de função de teste automática, uma interface semelhante com osciloscópio de bancada, fácil de usar;
Pls nota: o idioma do dispositivo apenas com Inglês Alemanha e chinês. Suporte de software: Windows NT, Windows 2000, Windows XP, VISTA, Windows 7/8/10, 32 BIT e 64 BIT.
|

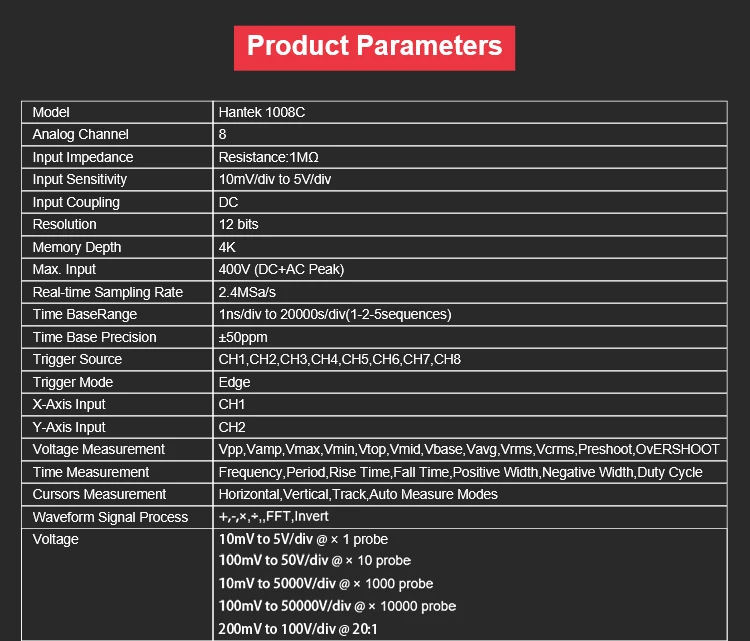

Model |
Hantek1008C |
|
|
Oscilloscope Mode |
||
|
Vertical |
Analog Channel |
8 |
|
Input Impedance |
Resistance: 1MΩ |
|
|
Input Sensitivity |
10mV/div to 5V/div |
|
|
|
Input Coupling |
DC |
|
Resolution |
12 bits |
|
|
Horizontal |
Memory Depth |
4K |
|
Max. Input |
400V (DC+AC Peak) |
|
|
Real-Time Sampling Rate |
2.4MSa/s |
|
|
Time Base Range |
1ns/div to 20000s/div(1-2-5 sequences) |
|
|
Time Base Precision |
±50ppm |
|
|
Trigger |
Source |
CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8 |
|
Mode |
Edge |
|
|
X-Y Mode |
X-Axis Input |
CH1 |
|
Y-Axis Input |
CH2 |
|
|
Cursors and Measurement |
Voltage Measurement |
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot |
|
Time Measurement |
Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle |
|
|
Cursors Measurement |
Horizontal ,Vertical, Track, Auto Measure Modes |
|
|
Waveform Signal Process |
|
+,- , x,÷, FFT, Invert |
|
Voltage Range |
|
10mV to 5V/div @ x 1 probe |
|
100mV to 50V/div @ x 10 probe |
||
|
10V to 5000V/div @ x 1000 probe10V to 5000V/div @ x 1000 probe10V to 5000V/div @ x 1000 probe10V to 5000V/div @ x 1000 probe |
||
|
100V to 50000V/div @ x 10000 probe100V to 50000V/div @ x 10000 probe |
||
|
200mV to 100V/div @ 20:1200mV to 100V/div @ 20:1 |
||
|

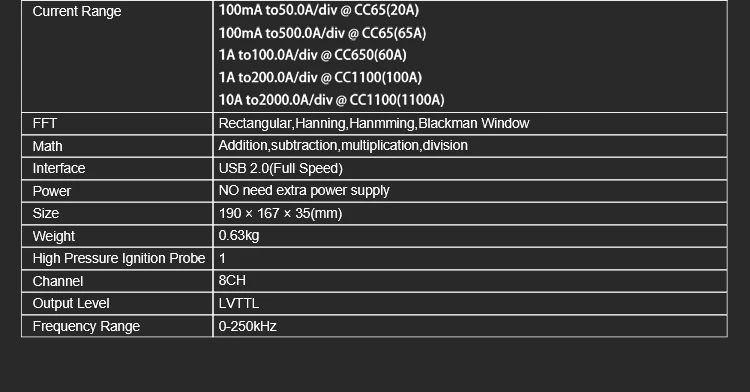

Current Range |
|
100mA to 50.0A/div @ CC65(20A)100mA to 50.0A/div @ CC65(20A) |
|
1000mA to 500.0A/div @ CC65(65A)1000mA to 500.0A/div @ CC65(65A) |
||
|
1A to 100.0A/div @ CC650(60A) |
||
|
10A to 1000.0A/div @ CC650(650A) |
||
|
1A to 200.0A/div @CC1100(100A) |
||
|
10A to 2000.0A/div @CC1100(1100A) |
||
|
Cursor |
|
Time/frequency difference, voltage difference |
|
FFT |
|
Rectangular, Hanning, Hamming, Blackman Window |
|
Math |
|
Addition, subtraction, multiplication, division |
|
Programmable Generator |
||
|
Channel |
|
8 |
|
Output Level |
|
LVTTL |
|
Frequency Range |
|
0-250kHz |
|
Interface |
|
USB 2.0 |
|
Power |
|
No need extra power supply |
|
Measurement |
Size |
185 x 150 x 27 (mm) |
|
Weight |
0.35KG |
|

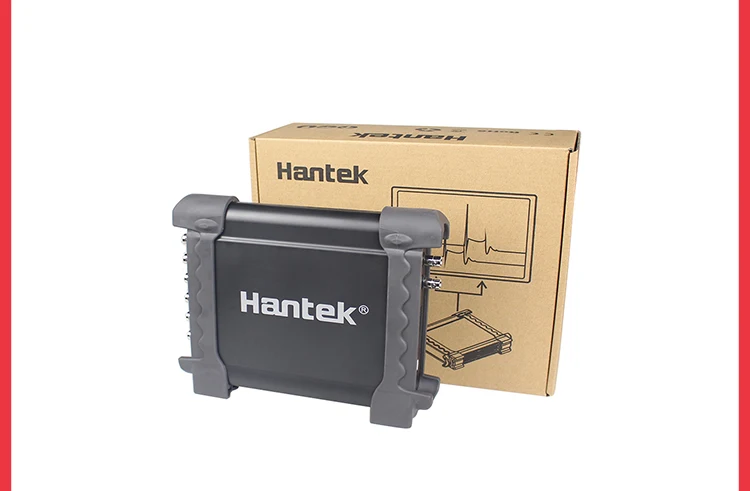

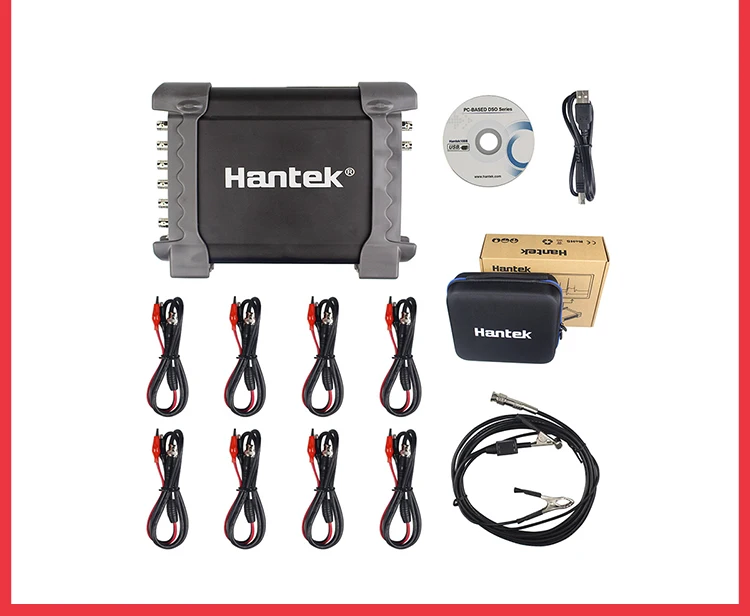

packaca list:
1 x DAQ oscilloscope

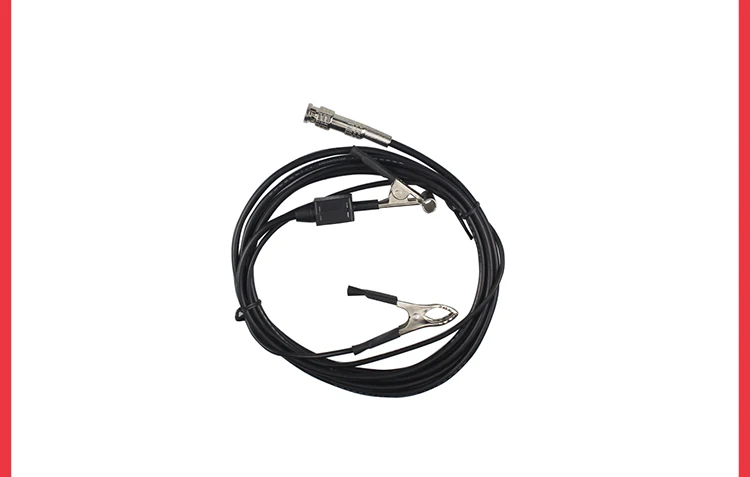

1 x Auto-probe（not included in 1008A）

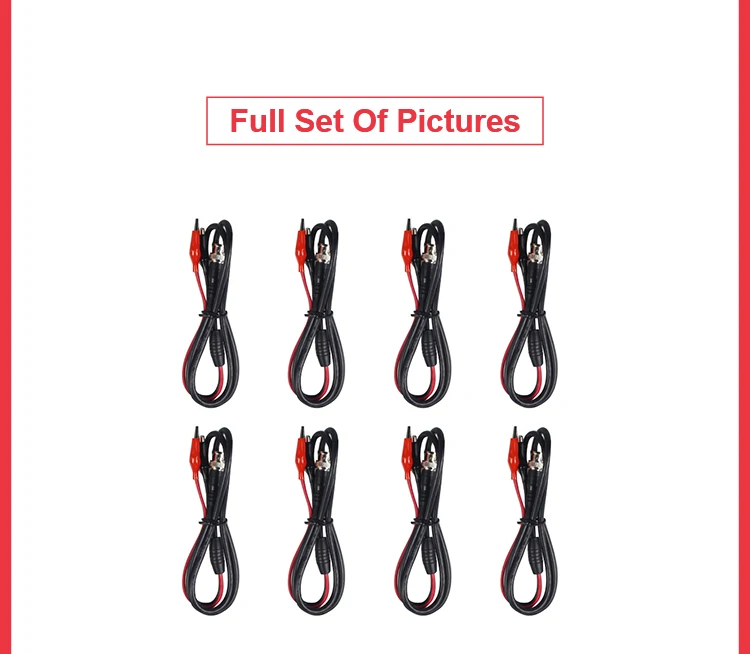

4 x Crocodile probes/cable
4 x BNC Connectors
1 x USB Cable
1 x CD (driver etc.)
