Introduzione al T-Display-S3
-

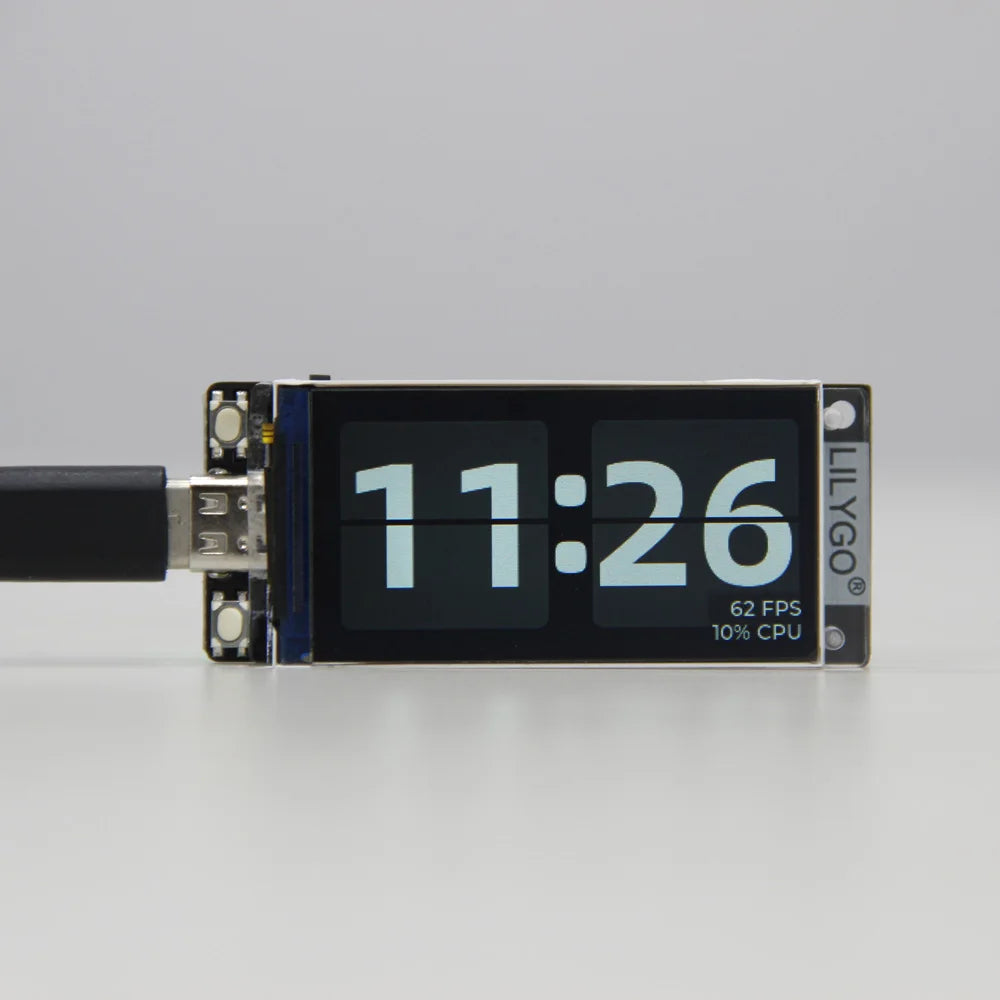

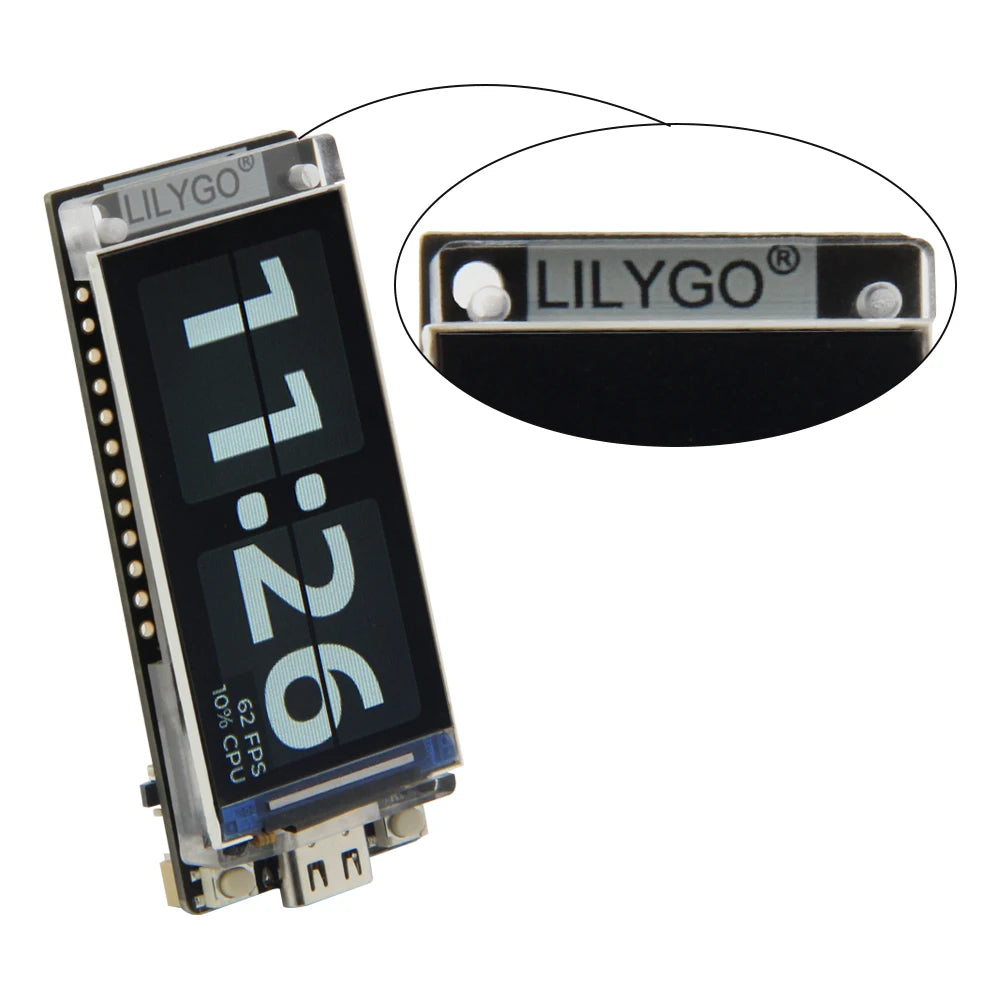

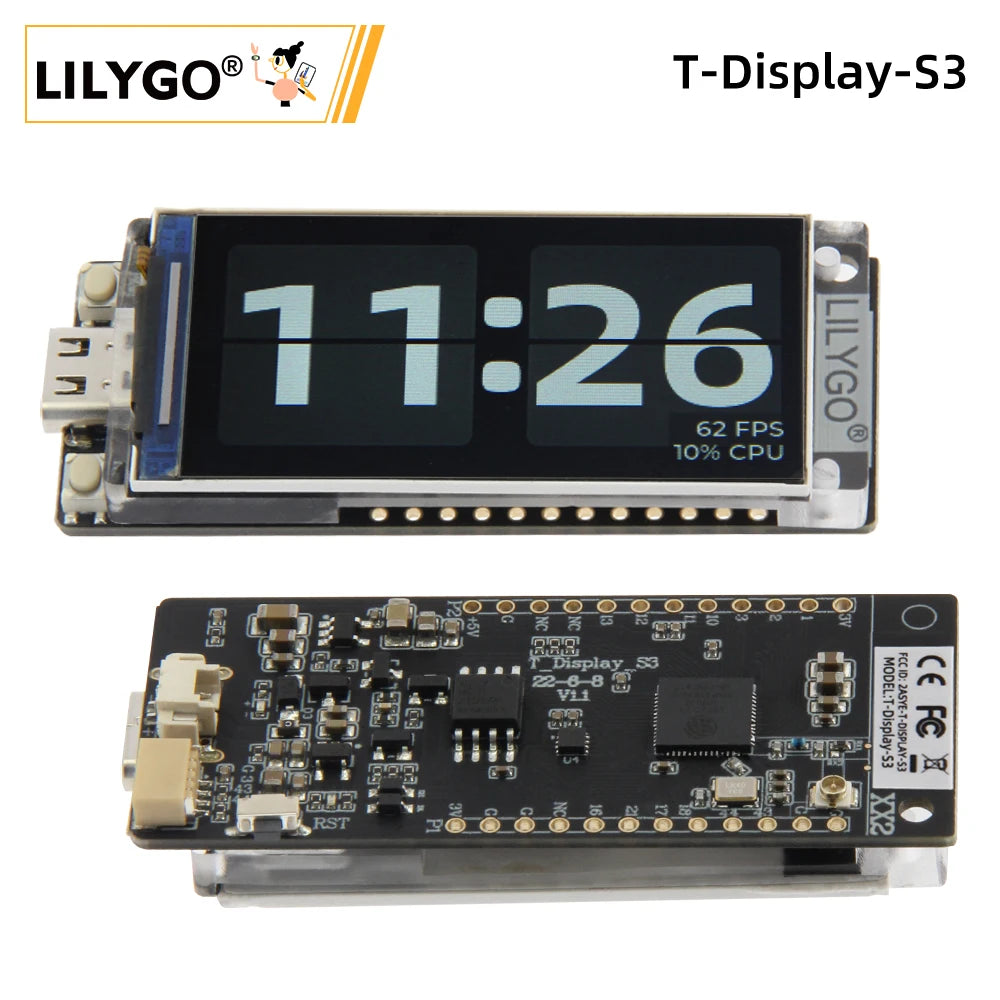

Vi presentiamo l'ultima novità della serie T-Display: il T-Display-S3. Dotato del più recente processore ESP32-S3 e Bluetooth 5.0, questo modello vanta uno schermo più ampio da 1,9 pollici e una piastra in acrilico per una maggiore stabilità.
-
Il T-Display-S3 mantiene il design elegante e moderno della serie T-Display.

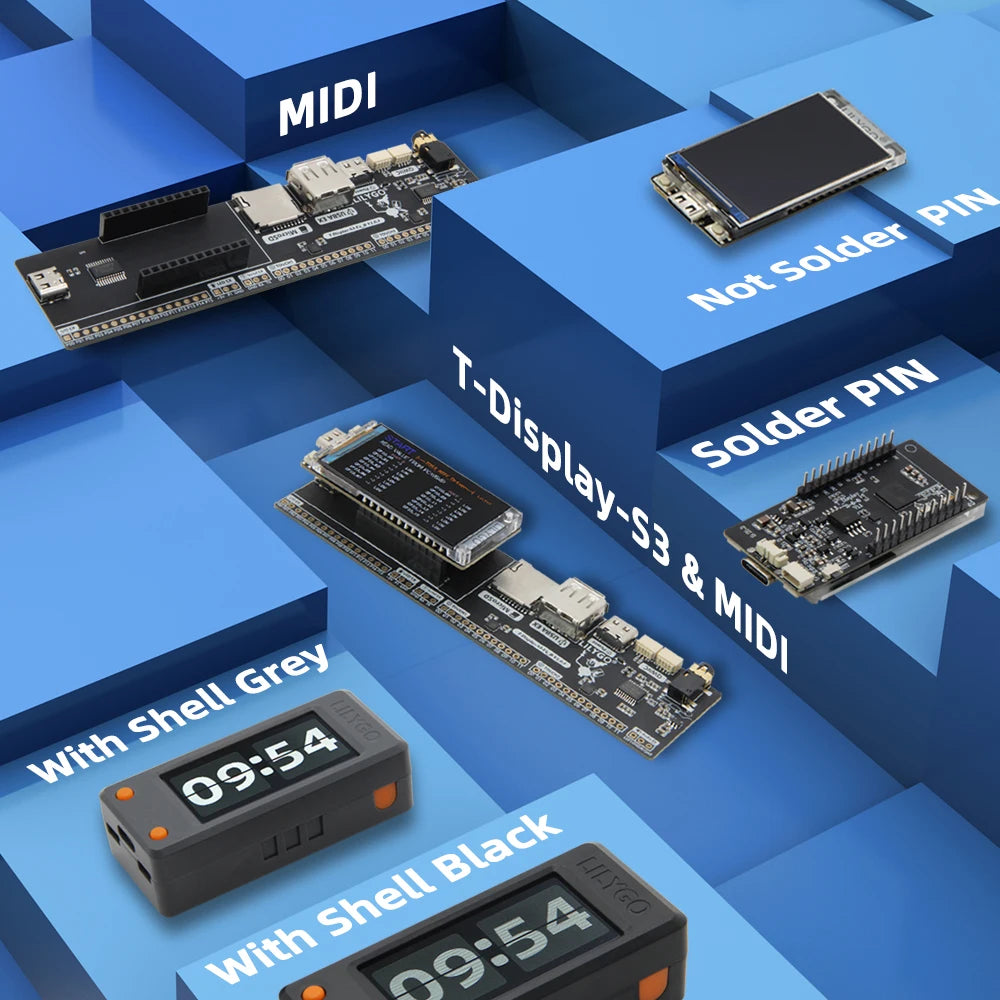

Sono disponibili schede di espansione MIDI da utilizzare con il T-Display S3.
-
Collegalo alle cuffie o a un impianto stereo e riproduci il suono simulato!
-
Compatibile con T-Display S3Veicolo base E Versione touch.
[Si prega di notare che la confezione non include il dispositivo T-Display S3, ma solo la scheda MIDI; si prega di selezionare la versione appropriata di S3 da utilizzare con la scheda MIDI in base alle proprie esigenze].
T-Display S3-MIDI
Ulteriori informazioni
-
Da YouTubeElettronica utile"presentazione:
-
Contributo da "A Paolo!"
Cosa hanno fatto gli ingegneri con T-Display-S3
Certificazione
-
"QUESTO" "FCC" "TELEC(MIC)" "UKCA"
La scheda utilizza la porta USB come porta di caricamento JTAG. Quando si stampano le informazioni sulla porta seriale tramite USB, è necessario attivare la configurazione CDC_ON_BOOT. Se la porta non viene rilevata durante il caricamento del programma o se la porta USB è già utilizzata per altre funzioni, la porta non viene visualizzata. In tal caso, è necessario attivare manualmente la modalità di caricamento.
-
Tenere premuto il pulsante BOOT quando il dispositivo è spento; il pulsante si trova dietro il pulsante RST.
-
Quando la porta USB è collegata, prima tieni premuto il pulsante BOOT, poi fai clic su reset e infine rilascia il pulsante BOOT.
Si prega di fare riferimento al diagramma per ulteriori istruzioni.Controllo
|
Specifiche del T-Display-S3 |
|
|
MCU |
ESP32-S3R8Microprocessore dual-core LX7 |
|
Flash |
16 MB |
|
PSRAM |
8 MB |
|
Connettività wireless |
Wifi802.11 |
|
Bluetooth5.0 + rete mesh Bluetooth |
|
|
Piattaforma di progettazione |
Arduino-ide、Micropython |
|
Rilevamento della tensione della batteria |
IO04 |
|
Funzioni di bordo |
Pulsante Boot+Reset+IO14 |
|
Display LCD IPS TFT ST7789V da 1,9 pollici |
|||
|
Chip di guida |
ST7789 |
Risoluzione |
170(H) x 320(V) |
|

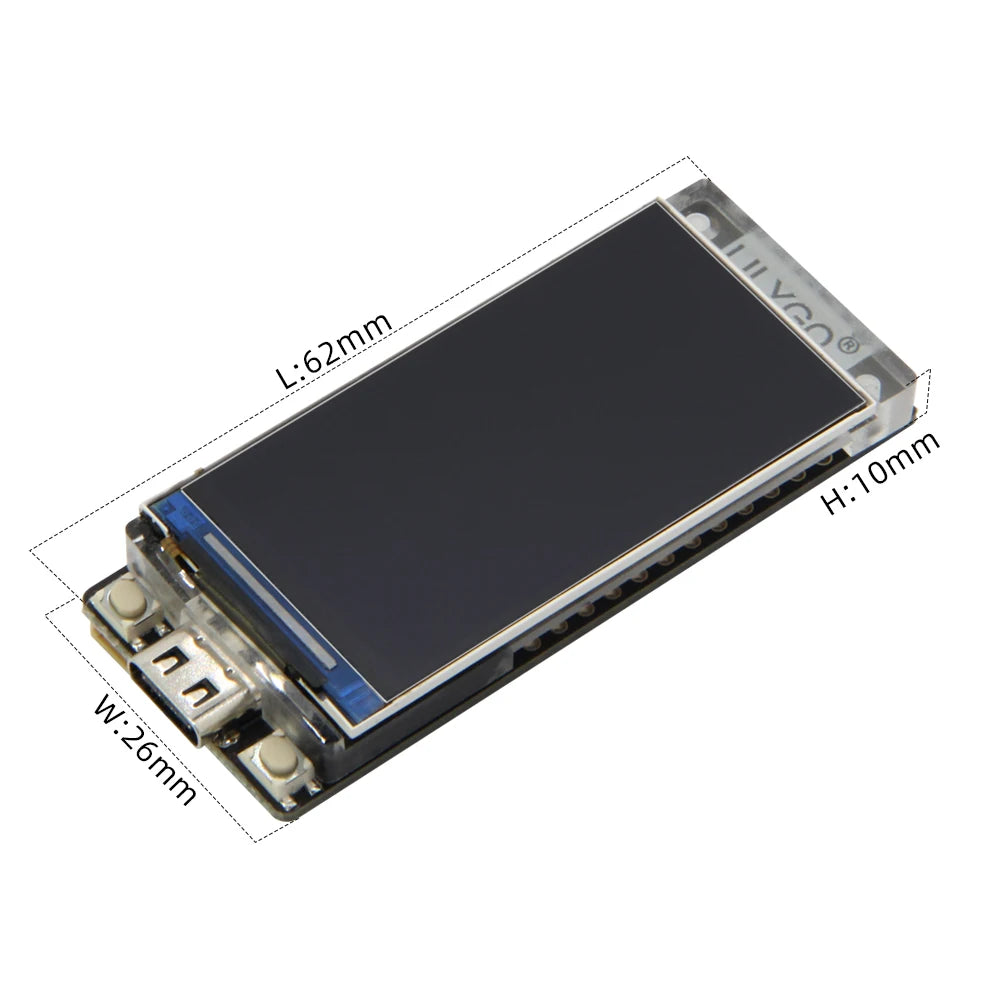

Dimensioni dello schermo |
1,9" diagonale |
Interfaccia |
Parallelo a 8 bit |
|
Tipo di schermo |
Schermo LCD TFT IPS |
Pixel per pollice (PPI) |
260 |
|
Colore dello schermo |
A colori |
Colore |
Bianco |
|
|
|||
|
Supporto per doppia alimentazione USB/batteria Li-Po |
|||
|
 |
|||
|
T-Display-S3 |
||
|
Nessun perno di saldatura |
Perno di saldatura |

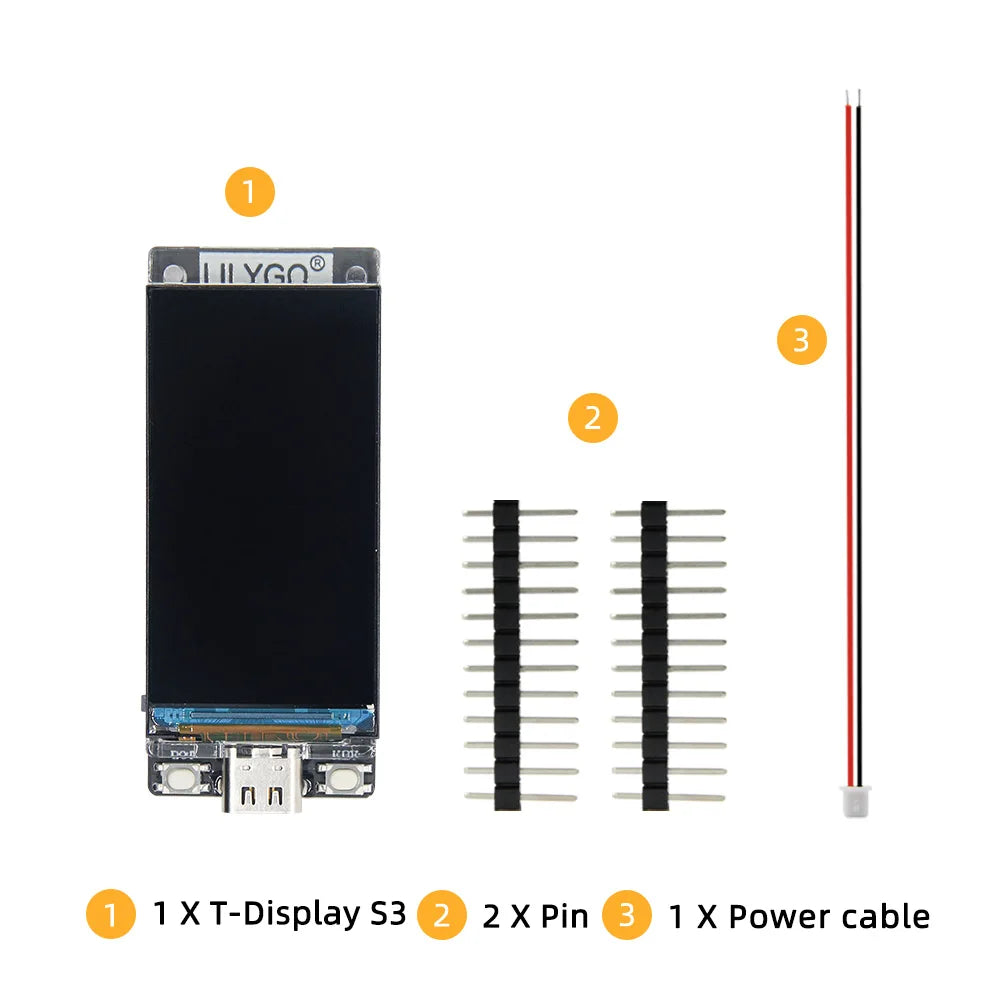

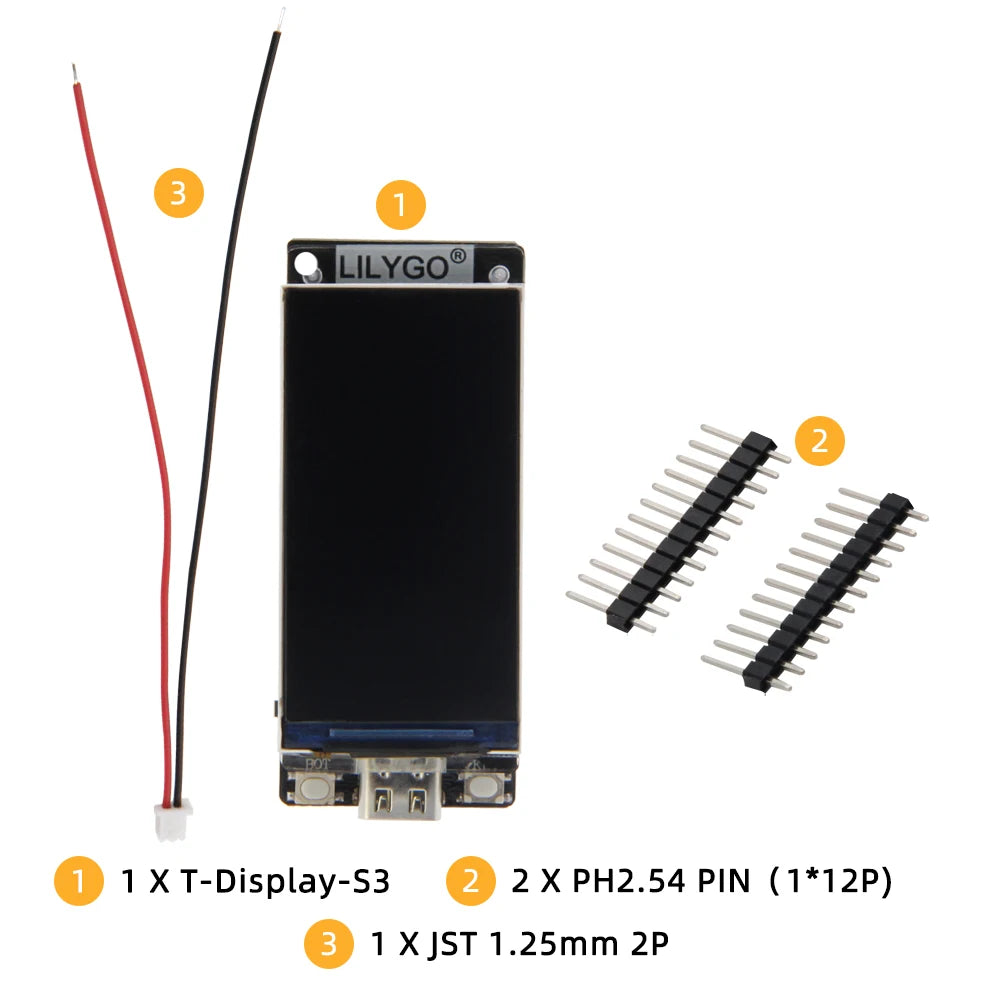

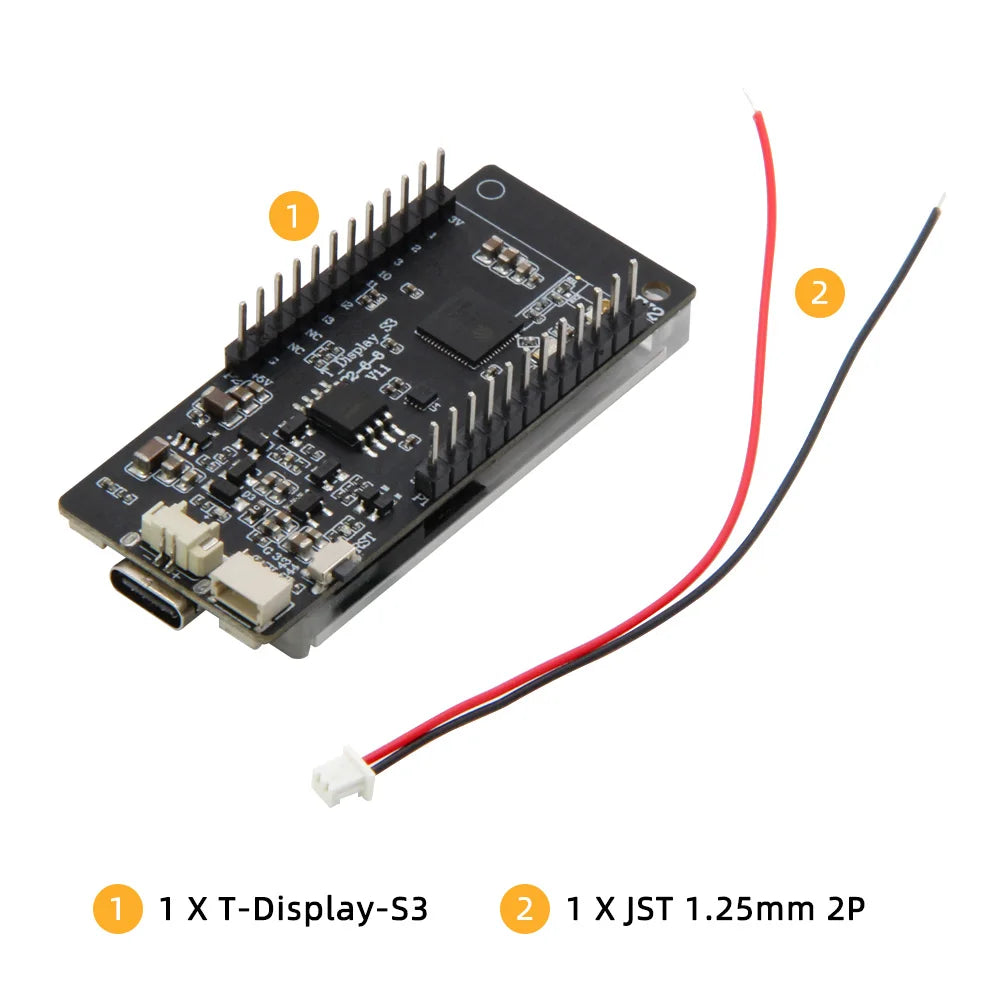

Cosa c'è nella scatola? |
|
 |
 |
1 X T-Display-S3 |
|
2 pin maschio da 2,54 mm (1*12P) |
||
|
1 cavo di alimentazione da 1,25 mm 2P |
||
T-Display-S3 con guscio
|
T-Display-S3 con guscio |
||
|
Guscio grigio |
Conchiglia nera |

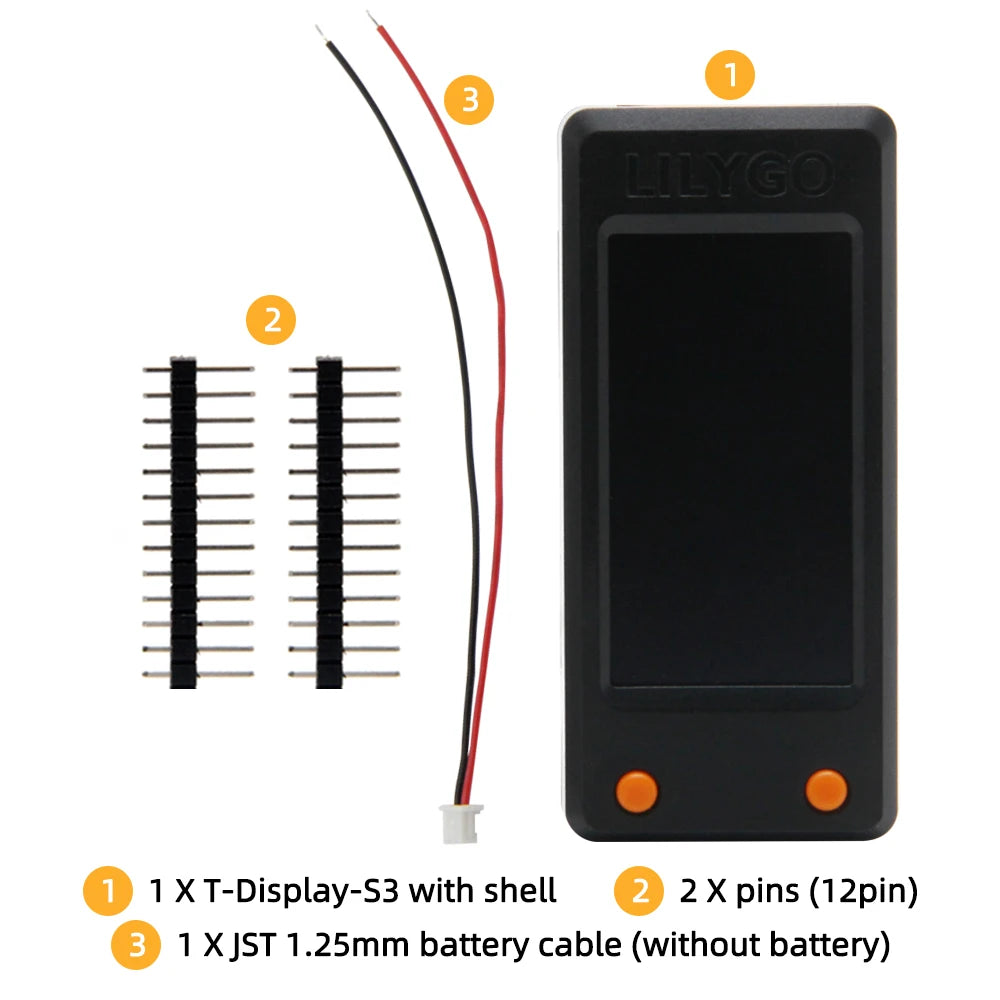

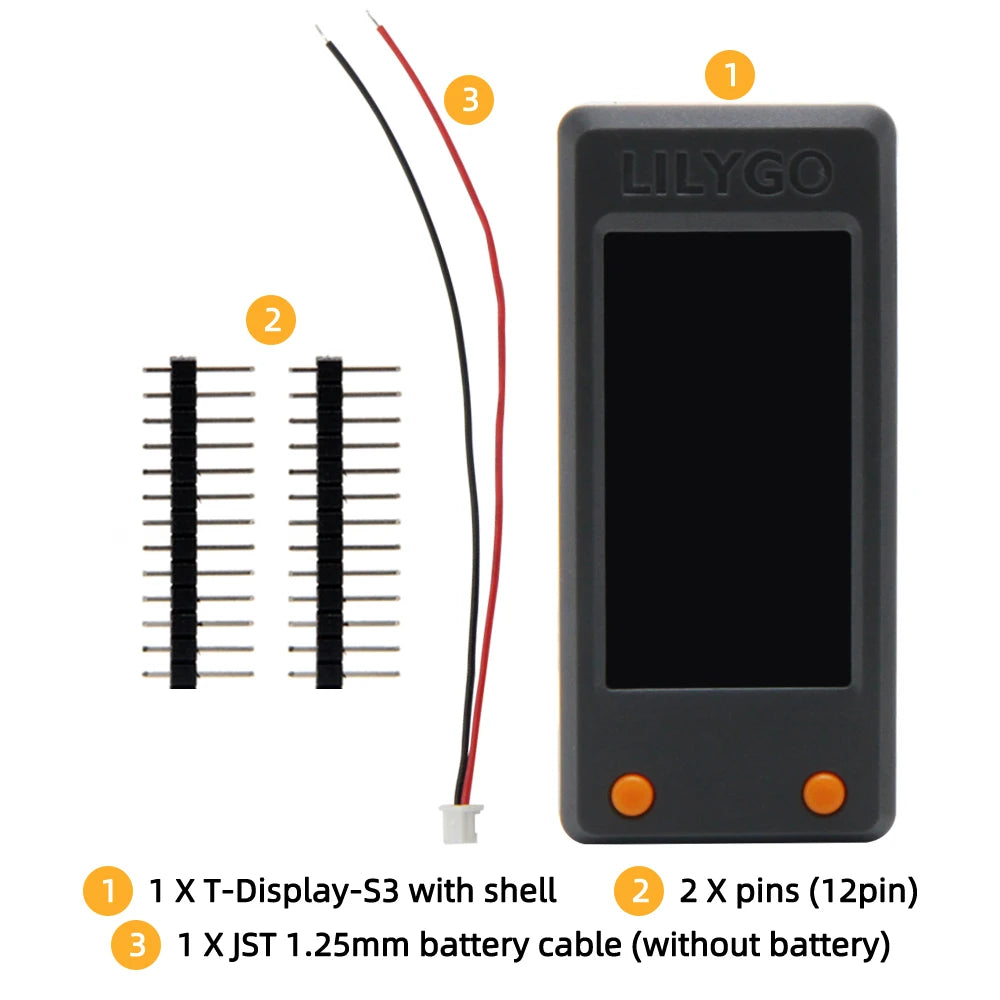

Cosa c'è nella scatola? |
|
 |
 |
1 X T-Display-S3 con custodia |
|
2 pin femmina da 2,54 mm (1*12P) |
||
|
2 pin maschio da 2,54 mm (1*12P) |
||
|
1 cavo di alimentazione da 1,25 mm 2P |
||
T-Display-S3-MIDI Shield
|
Schermo T-Display-S3[Si prega di notare che la confezione non include il dispositivo T-Display S3, ma solo la scheda MIDI.] |
||
|
Solo MIDI Shield |
Non include il T-Display S3 |

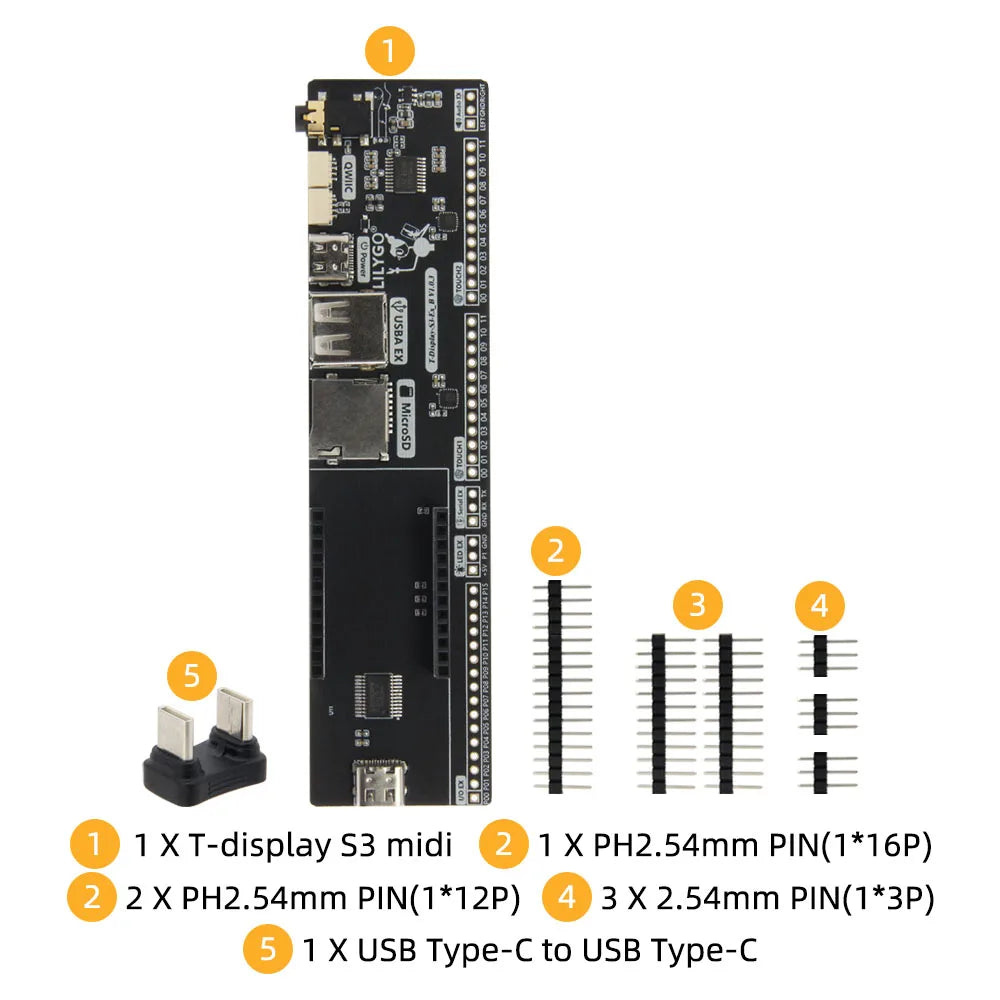

Cosa c'è nella scatola? |
|
 |
1 X Scudo |
|
|
1 pin maschio da 2,54 mm (1*16P) |
||
|
2 pin maschio da 2,54 mm (1*12P) |
||
|
3 pin maschio da 2,54 mm (1*3P) |
||
|
1 x USB Type-C a USB Type-C |
||
