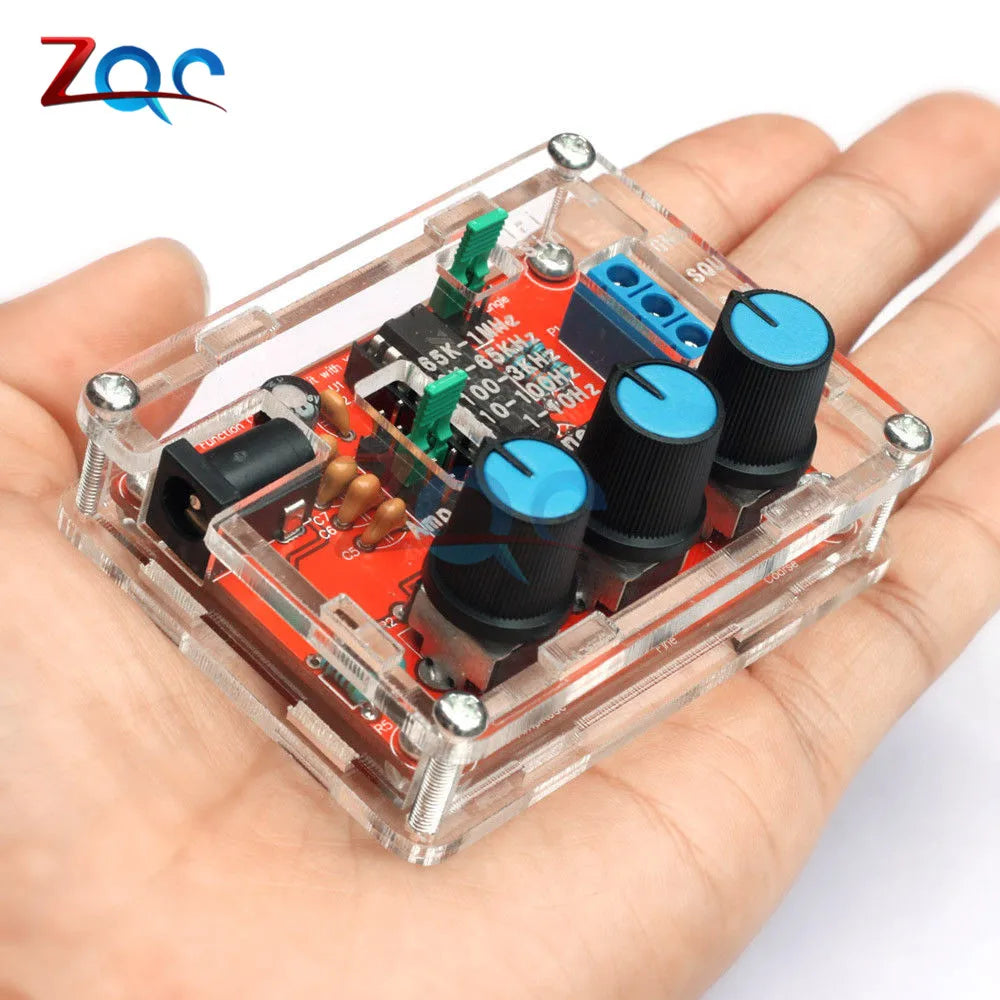

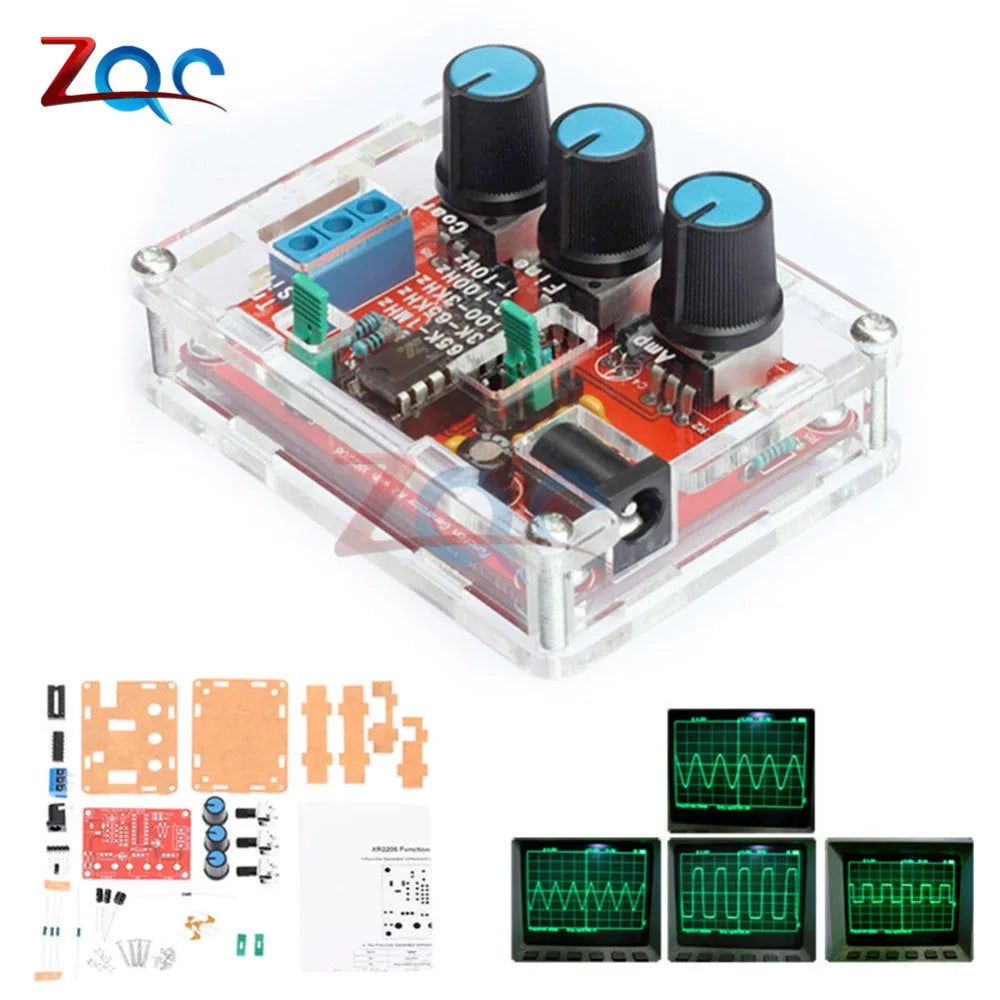

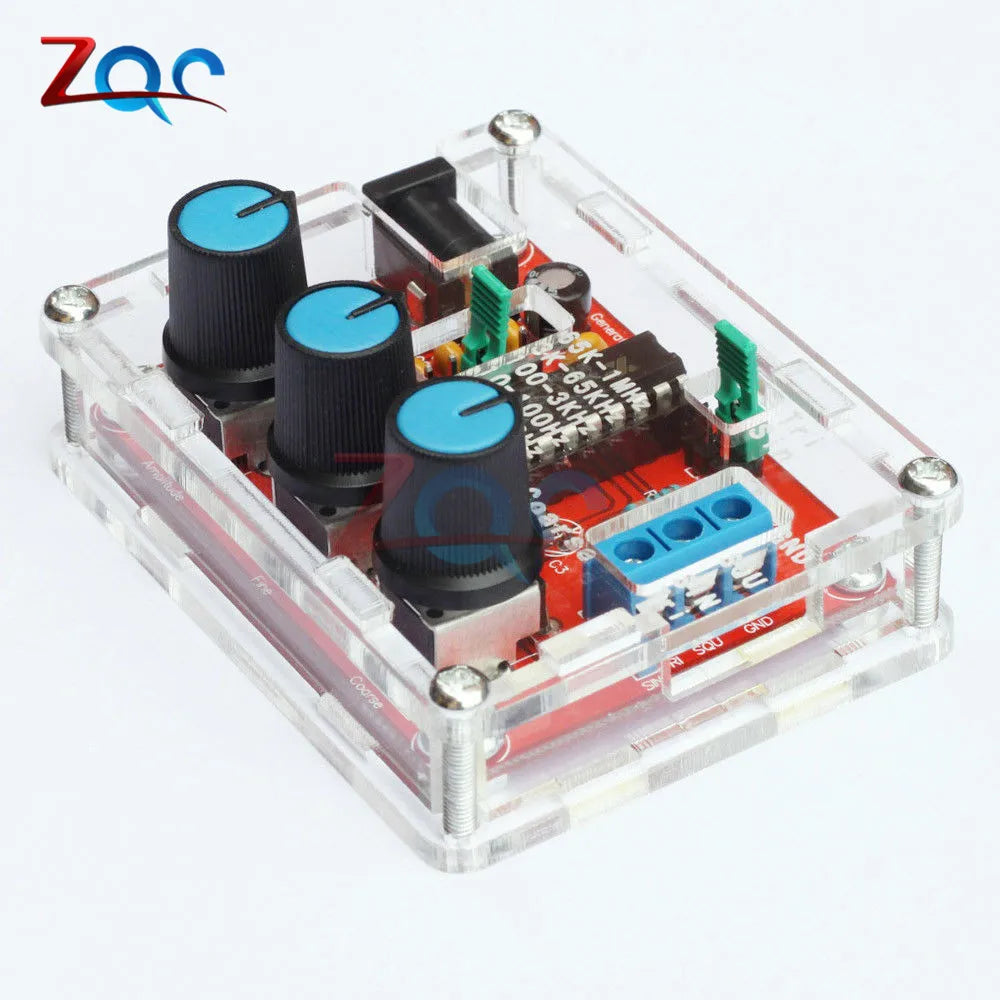

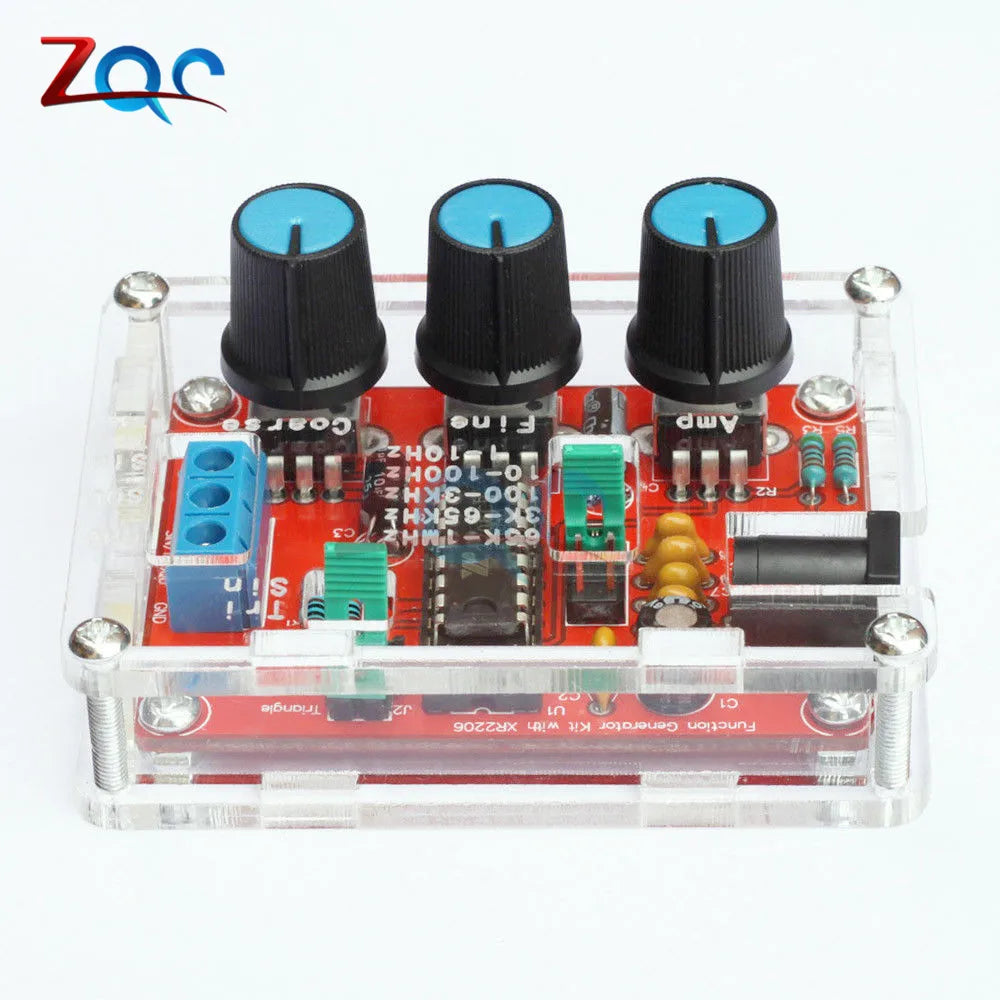

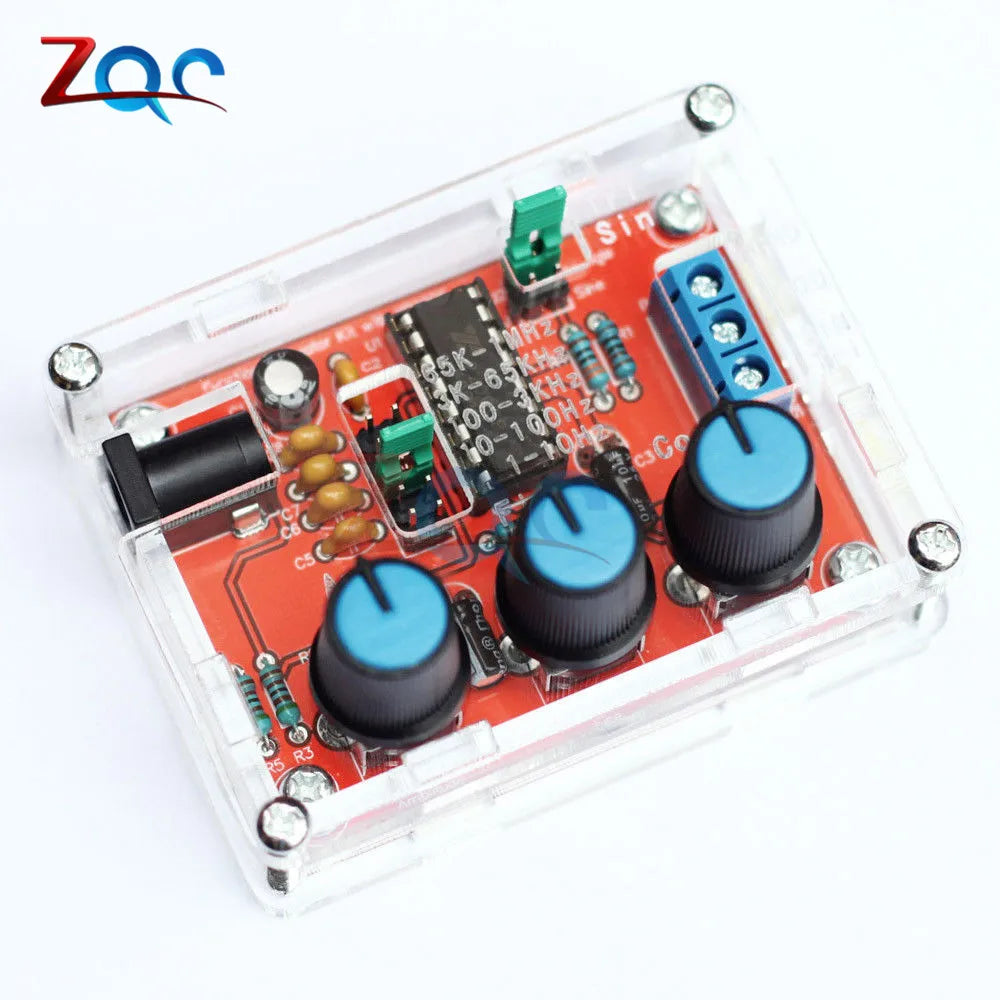

Kit fai da te generatore di segnale funzionale XR2206 da 1Hz a 1MHz, uscita sinusoidale/triangolare/quadra, frequenza e ampiezza regolabili.
Specifiche:
Alimentazione: ingresso 9-12 V CC
Forme d'onda: quadra, sinusoidale e triangolare
Impedenza: 600 Ohm + 10%
Frequenza: 1Hz - 1MHz
ONDA SINUSOIDALE
Ampiezza: 0 - 3 V con ingresso CC a 9 V
Distorsione: inferiore all'1% (a 1 kHz)
Planarità: +0,05 dB 1 Hz - 100 kHz
ONDA QUADRA
Ampiezza: 8 V (a vuoto) con ingresso CC da 9 V
Tempo di salita: inferiore a 50 ns (a 1 kHz)
Tempo di caduta: inferiore a 30 ns (a 1 kHz)
Simmetria: inferiore al 5% (a 1 kHz)
ONDA TRIANGOLARE
Ampiezza: 0 - 3 V con ingresso CC a 9 V
Linearità: inferiore all'1% (fino a 100 kHz) 10 mA
Il pacchetto include:

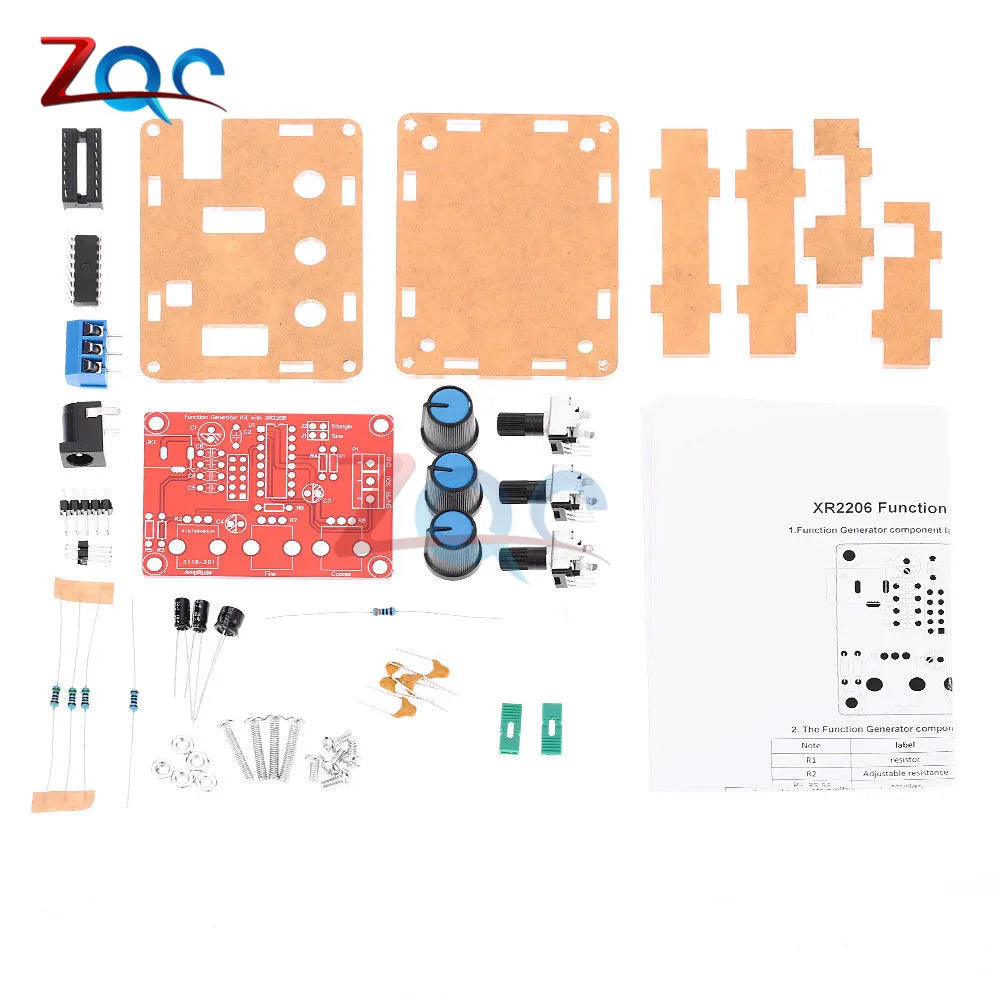

1 x Kit generatore di segnale fai da te con uscita triangolare e quadrata da 1Hz a 1MHz con custodia
