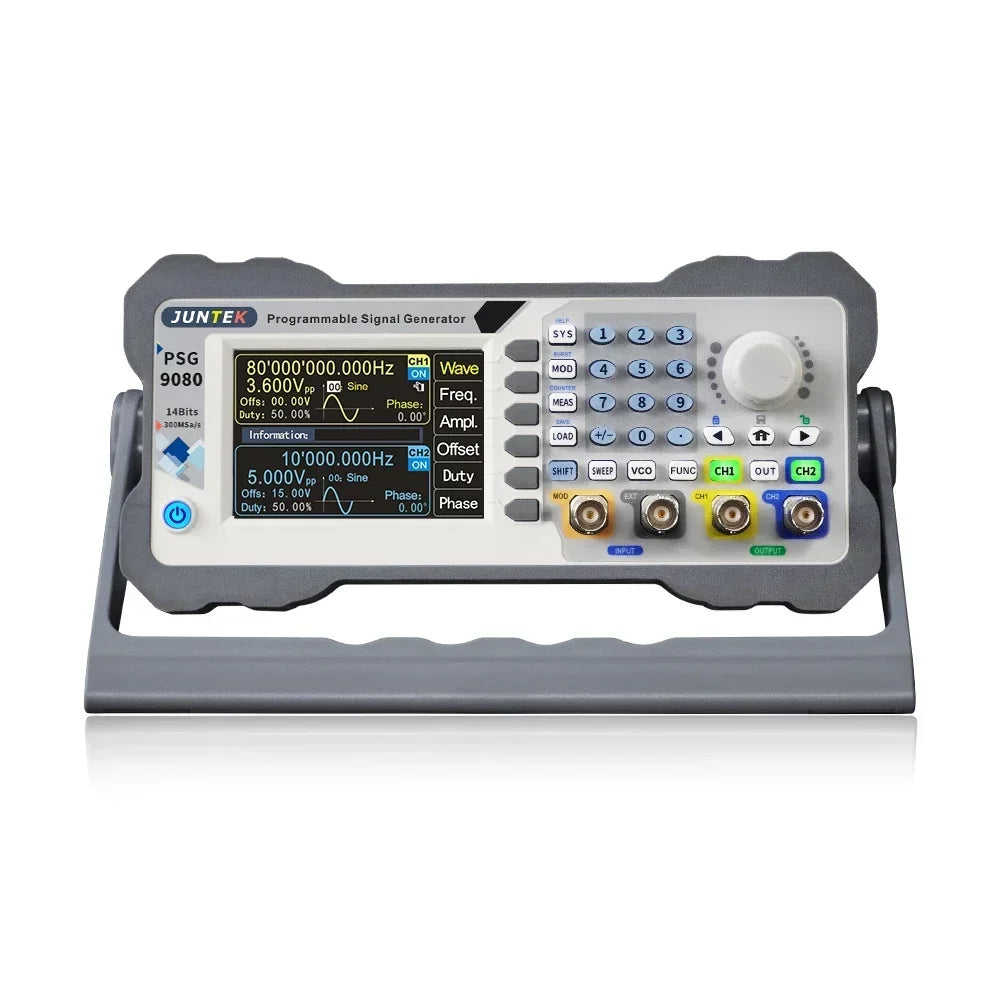

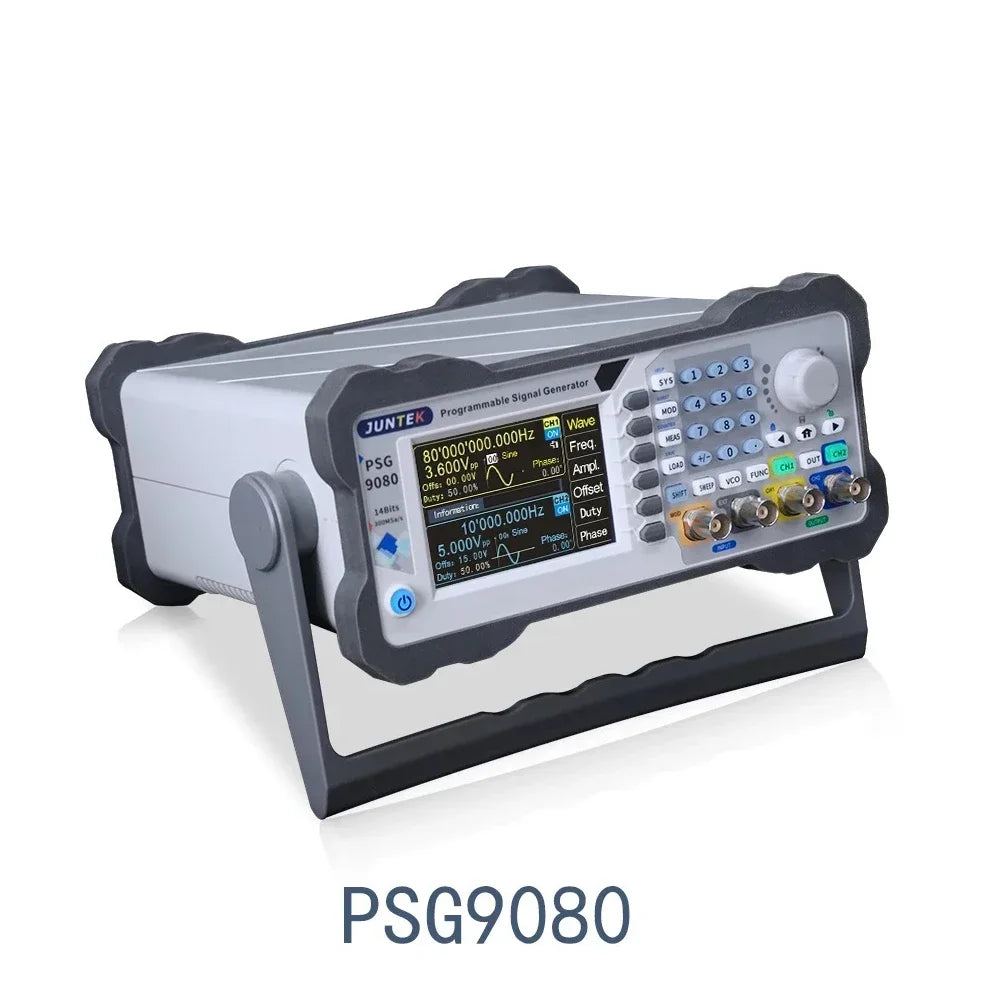

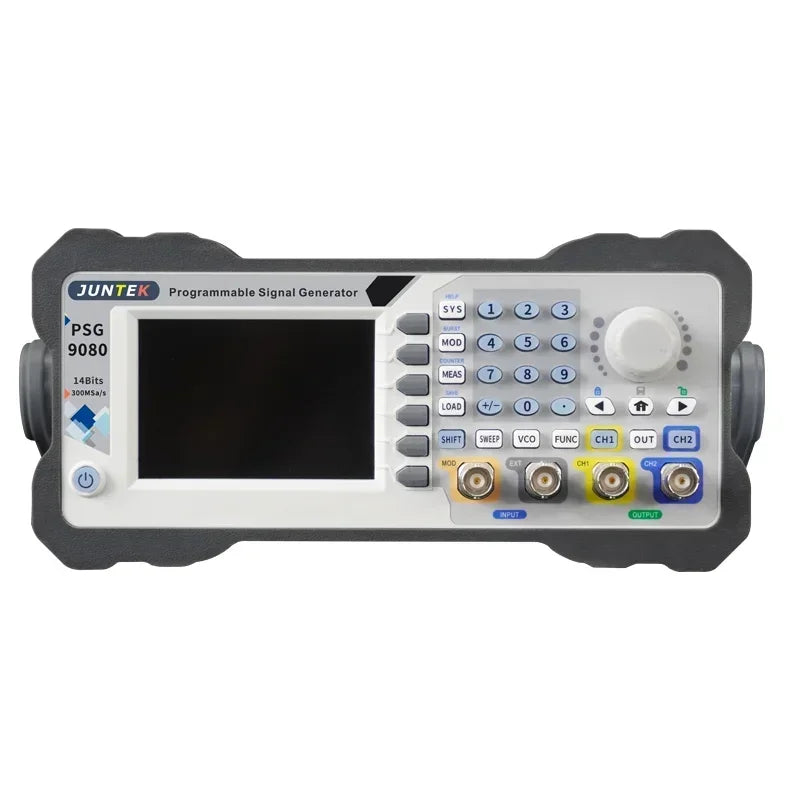

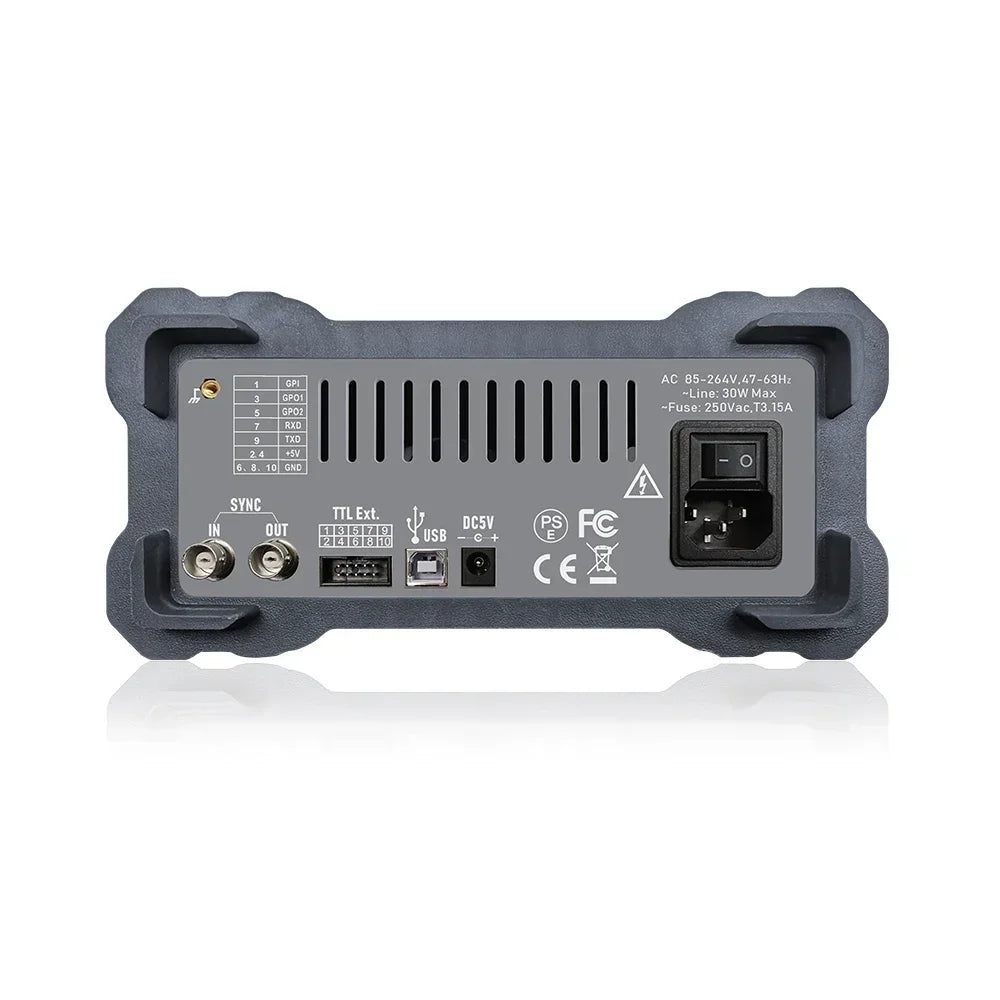

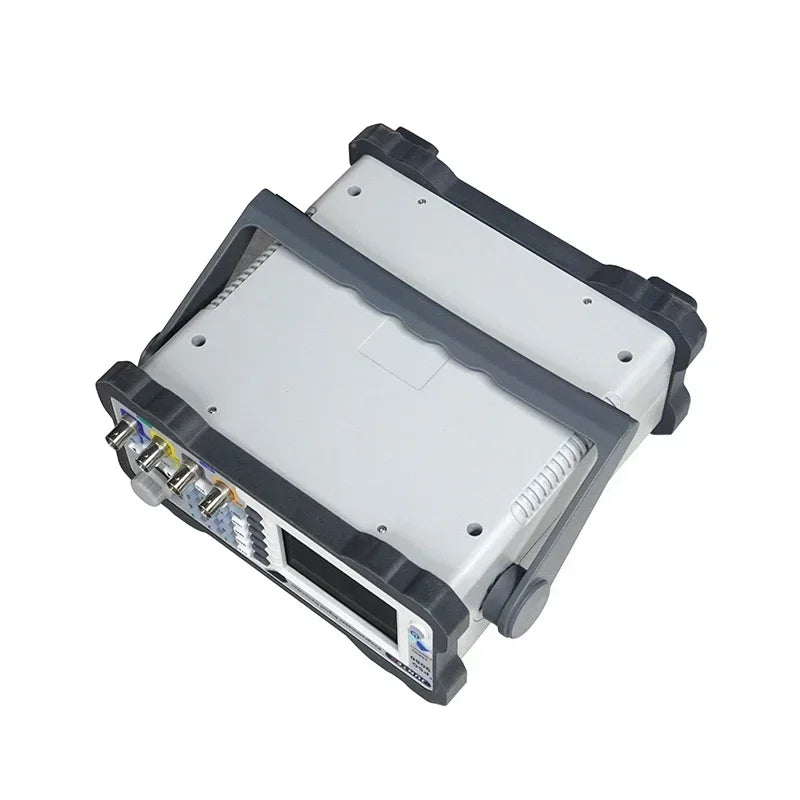

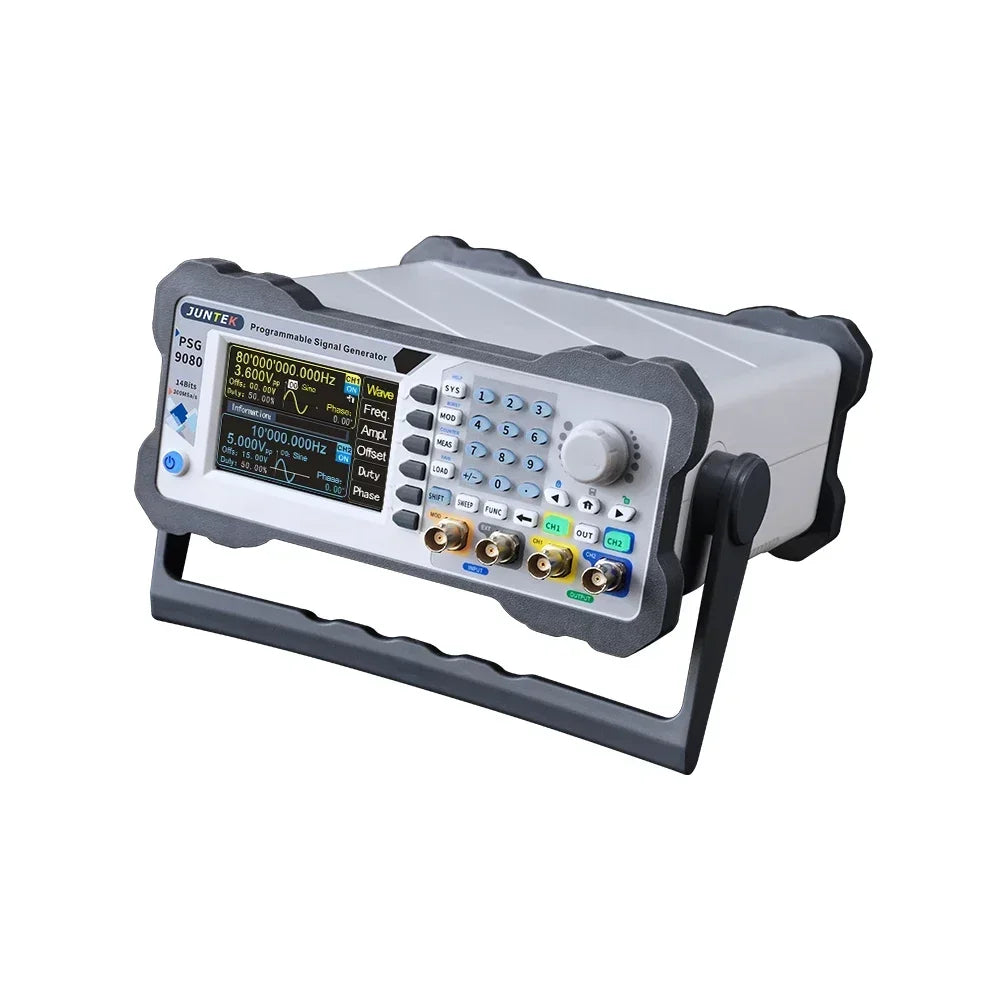

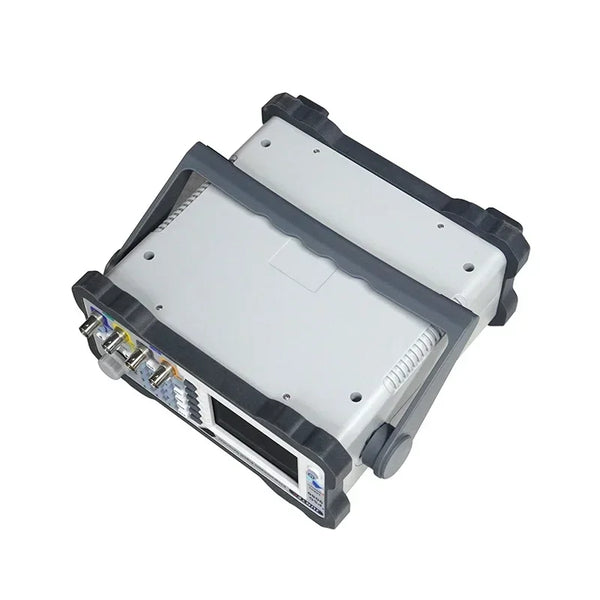

JUNTEK jelgenerátor PSG9080 80M programozható digitális vezérlő DDS kétcsatornás, tetszőleges hullámforma-frekvenciamérő funkció
 |
 |
|
PSG9080 a programozható funkció/tetszőleges hullámjelgenerátor. Szinuszhullámot, négyszöghullámot, háromszöghullámot, impulzushullámot és tetszőleges hullámot stb. képes kibocsátani. A műszer frekvenciatartománya 80 MHz-ig terjed, modulációval, frekvencia söpréssel, mérési jel frekvenciájával és programozási funkciókkal stb. Egyidejűleg képes megjeleníteni a kimeneti jeleket, amplitúdót, fázist, munkaciklust és frekvenciát. Ez a sorozat kiváló amplitúdójú - frekvenciakarakterisztikával, többfunkciós, nagy teljesítményű, költséghatékony, hordozható és egyéb jellemzőkkel rendelkezik, amelyek új lehetőségeket kínálnak az oktatás, a kutatás és fejlesztés, a gyártás, a tesztelés és más iparágak számára. A hangszer gyönyörű megjelenésű, és egy új, 3,5 hüvelykes színes LCD-képernyővel van felszerelve. tapasztalat. |
9height=8
►The type ofwave-form output,:sanm-output, helvetif (például szinuszhullám, négyszöghullám, háromszöghullám, tetszőleges hullám stb.), a kimeneti idő és a kimeneti sorrend szabadon megfogalmazható az automatikus munka megvalósításához.
►►Theols frekvencia, helvetiflica A kimenet amplitúdója és munkaciklusa külső analóg feszültségjellel vezérelhető a feszültségvezérelt sweeping frekvencia, sweeping amplitúdó és sweeping munkaciklus elérése érdekében, amelyeket széles körben használnak az ipari hibakeresésben.
►TheModulated waveform:helvetif egycsatornás vagy kétcsatornás kimenet. Moduláció: Az a folyamat, amikor egy jelforrásból információt adunk a vivőhöz, hogy alkalmassá tegyük a csatorna átvitelére. Ez az a technológia, amely a vivőhullámot a jellel együtt változtatja.
►►személyre szabott igények kielégítésére: sanarial, helvetif"> Az ügyfelek számára négy színséma áll rendelkezésre a rendszerhez. Használhatja a számbillentyűket és a tekerőgombot a kívánt rendszerszín kiválasztásához, nyomja meg a Mentés funkciógombot a kiválasztott szín mentéséhez
►E-output dupla vagy csatorna különböző funkciójelek vagy tetszőleges hullámforma jelek adhatók ki egyidejűleg; minden paraméter egymástól függetlenül állítható, a két csatorna közötti fáziskülönbség 0 és 359,9 fok között folyamatosan állítható; a jelfrekvencia legfeljebb 80 MHz, a kimenőjel pedig 1 MHz-en belül, legfeljebb 25 Vpp.
► foghullám, vagy tetszőleges hullám használható burst jelek generálására, a periódusok száma folyamatosan állítható 1-1 000 000 000 között
►A pontos beállítható szélesség,:hivatásos: Az impulzushullám impulzusszélessége és impulzusperiódusideje digitálisan és pontosan beállítható, lehetővé téve az impulzushullámformák széles tartományának pontos beállítását jitter-kimenet nélkül.
►an protokoll ingyenes, tetszőleges hullámformák rajzolhatók a PC-szoftver segítségével; a kommunikációs protokoll használata lehet másodlagos fejlesztési programozás; a műszer összes funkciója vezérelhető a számítógépes szoftverrel (A műszer minden műveletet végrehajthat a számítógéphez való csatlakoztatás nélkül is.)
Modell
PSG9080
Csatorna
2
Szinuszhullám-frekvencia
1nHz-80MHz
Mintavételi gyakoriság
300MSA/S
Hullámhossz
8192 pont/csatorna
Hullámforma függőleges felbontása
14 bit
Hullámtípus
Szinuszhullám, négyszöghullám, impulzushullám (a működési arány, az impulzusszélesség és a ciklusidő pontosan beállítható), háromszög, DC hullám, CM emelkedés, emelkedés, emelkedés teljes hullám, pozitív lépcsős hullám, inverz lépcsős hullám, exponenciális emelkedés, exponenciális zuhanás, Lorentz impulzushullám, multisonic hullám, véletlenszerű zajhullám, trapéz impulzushullám, Sinker impulzushullám és 99 felhasználó által meghatározott hullámforma.
Négyszög alakú hullám
1nHz-30MHz
Háromszög hullám
1nHz-50MHz
Frekvenciafelbontás
1nHz
Emelkedési/esési idő
≤10nS
Amplitúdó tartomány
Frekvencia＜1MHz,2mVpp~25Vpp
1MHz≤Frekvencia＜11MHz,2mVpp~10Vpp/span>
11MHz≤Frekvencia＜60MHz,2mVpp/5Vpp
60MHz≤Frekvencia≤80MHz,2mVpp~3.6Vpp/span>
Amplitúdó felbontás
1 mVpp
Amplitúdó stabilitás
± 1% ±1mVpp (@ 1kHz,>10mVpp)
Amplitúdó laposság
Frekvencia≤10MHz:±1%(0,1dB)
10MHz＜Frekvencia≤50MHz:±2%(0.2dB)
50MHz＜Frekvencia≤60MHz:±10%(0,9dB)
Eltolási tartomány
-9,99 V-12,00 V
Eltolási felbontás
0,01 V
Fázisbeállítási tartomány
0°-359,9°
Felbontás
0,1°
Kimeneti impedancia
50Ω (tipikus)
Moduláció típusa
AM,FM,PM,ASK,FSK,PSK,PWM
Akcióindító forrás
Kézi sorozat, CH2 sorozat, külső sorozat (AC), külső sorozat (DC)
Mérési funkció
Frekvencia, pozitív és negatív impulzusszélesség, periódus, munkaciklus
Számláló tartomány
0-4294967295
Sweep funkció
Sweep-frekvencia, sweep-amplitúdó, sweep-terhelés
Sweep mód
Lineáris, logaritmikus
VCO függvény
Frekvencia-, amplitúdó- és munkaciklus-szabályozás
Futtatási mód
Hibakeresés, normál
3.BNC csatlakozódugós mérővezeték 4. USB adatkábel
5.BNC-től aligátorkapcsokhoz tesztvezeték 6. Rövid útmutató
