Introduction:

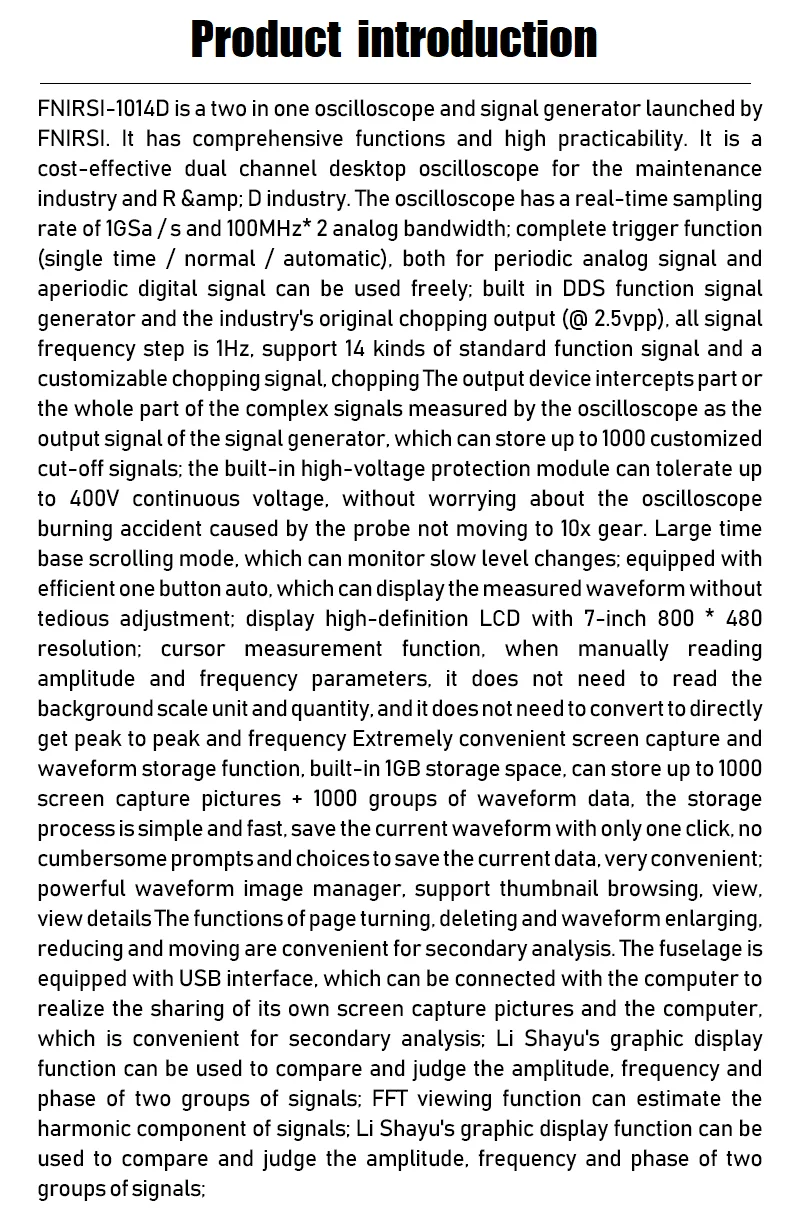

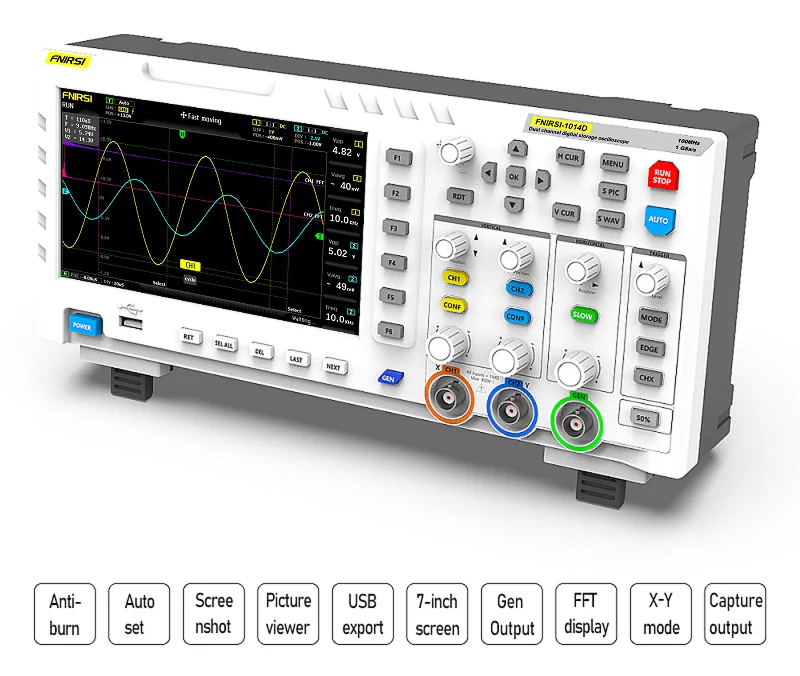

Le FNIRSI-1014D est un oscilloscope et générateur de signaux deux-en-un lancé par FNIRSI. Il offre des fonctionnalités complètes et une grande praticité. C'est un oscilloscope de bureau double canal économique, destiné aux secteurs de la maintenance et de la R&D. Il offre une fréquence d'échantillonnage en temps réel de 1 Géch/s et une bande passante analogique de 100 MHz* ; une fonction de déclenchement complète (instantané/normal/automatique), utilisable librement pour les signaux analogiques périodiques et numériques apériodiques ; un générateur de signaux DDS intégré et une sortie de découpage originale (à 2,5 Vpp), un pas de fréquence de 1 Hz pour tous les signaux, la prise en charge de 14 signaux de fonction standard et d'un signal de découpage personnalisable. Le dispositif de sortie intercepte tout ou partie des signaux complexes mesurés par l'oscilloscope comme signal de sortie du générateur de signaux, qui peut stocker jusqu'à 1 000 signaux de découpage personnalisés ; Le module de protection haute tension intégré peut supporter une tension continue allant jusqu'à 400 V, sans risque de brûlure de l'oscilloscope causée par une sonde qui ne passe pas à la vitesse 10x. Mode de défilement de la base de temps étendue, permettant de surveiller les variations de niveau lentes ; équipé d'un bouton automatique efficace, qui peut afficher la forme d'onde mesurée sans réglage fastidieux ; écran LCD haute définition avec une résolution de 7 pouces 800 * 480 ; fonction de mesure du curseur, lors de la lecture manuelle des paramètres d'amplitude et de fréquence, il n'est pas nécessaire de lire l'unité et la quantité de l'échelle de fond, ni de convertir pour obtenir directement la crête à crête et la fréquence. Fonction de capture d'écran et de stockage de formes d'onde extrêmement pratique, espace de stockage intégré de 1 Go, peut stocker jusqu'à 1000 images de capture d'écran + 1000 groupes de données de formes d'onde, le processus de stockage est simple et rapide, enregistrement de la forme d'onde actuelle en un seul clic, aucune invite ni choix fastidieux pour enregistrer les données actuelles, très pratique ; Gestionnaire d'images de formes d'onde puissant, prend en charge la navigation par vignettes, l'affichage et la visualisation des détails. Les fonctions de rotation de page, de suppression, d'agrandissement, de réduction et de déplacement des formes d'onde sont pratiques pour l'analyse secondaire. Le fuselage est équipé d'une interface USB, qui peut être connectée à l'ordinateur pour réaliser le partage de ses propres images de capture d'écran et de l'ordinateur, ce qui est pratique pour l'analyse secondaire. La fonction d'affichage graphique de Li Shayu peut être utilisée pour comparer et évaluer l'amplitude, la fréquence et la phase de deux groupes de signaux. La fonction de visualisation FFT peut estimer la composante harmonique des signaux. La fonction d'affichage graphique de Li Shayu peut être utilisée pour comparer et évaluer l'amplitude, la fréquence et la phase de deux groupes de signaux.
Caractéristiques:

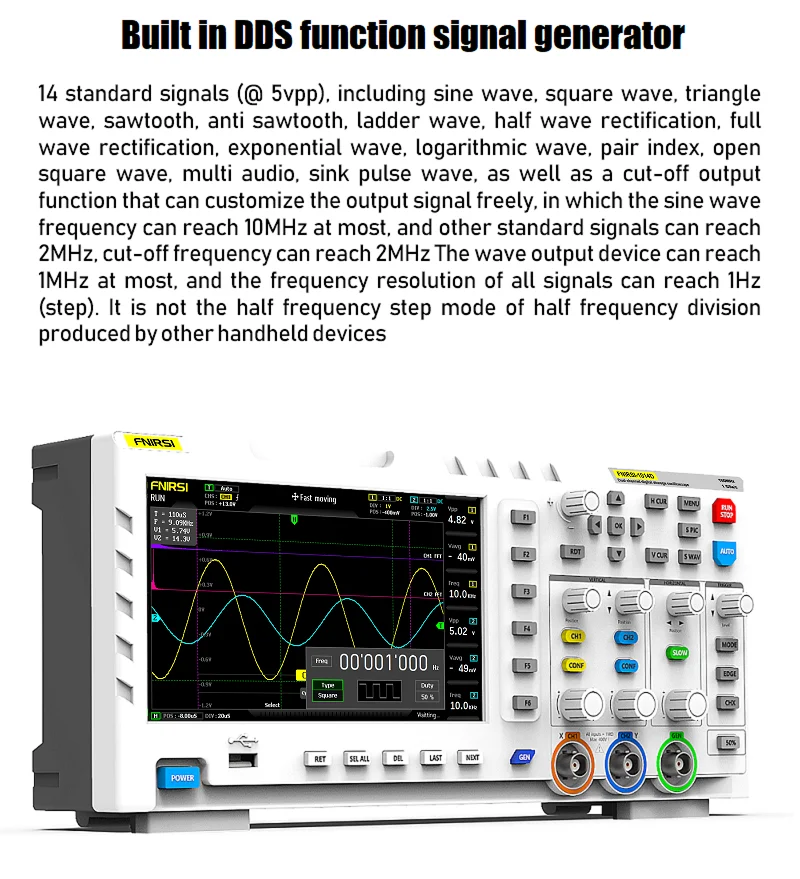

Générateur de signal DDS intégré, prend en charge 12 types de signaux de fonction.

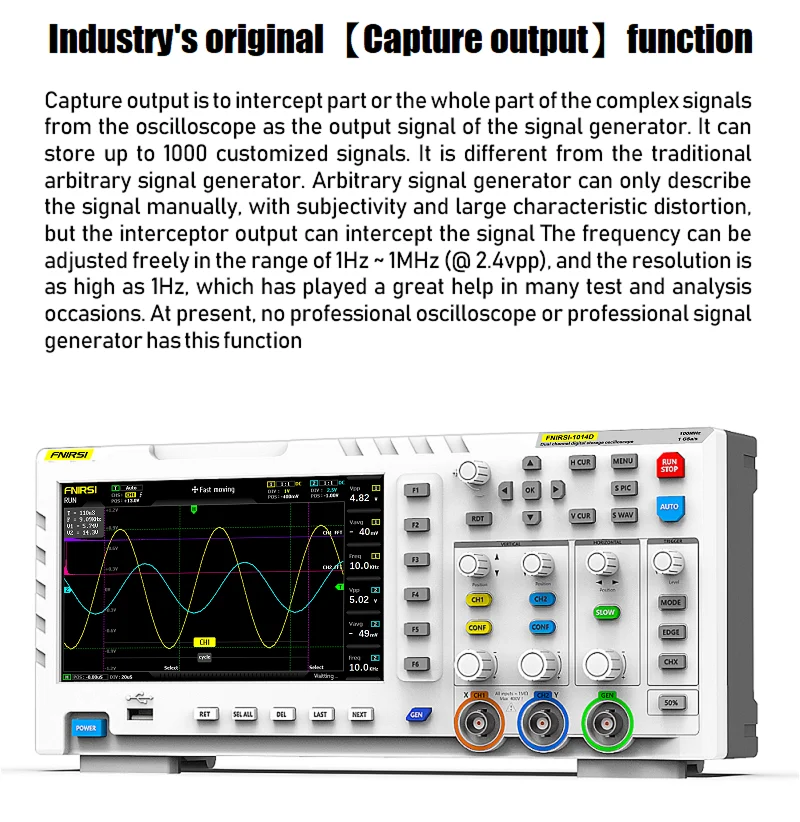

Fonction de signal de sortie de capture, qui peut stocker jusqu'à 1000 signaux de capture.

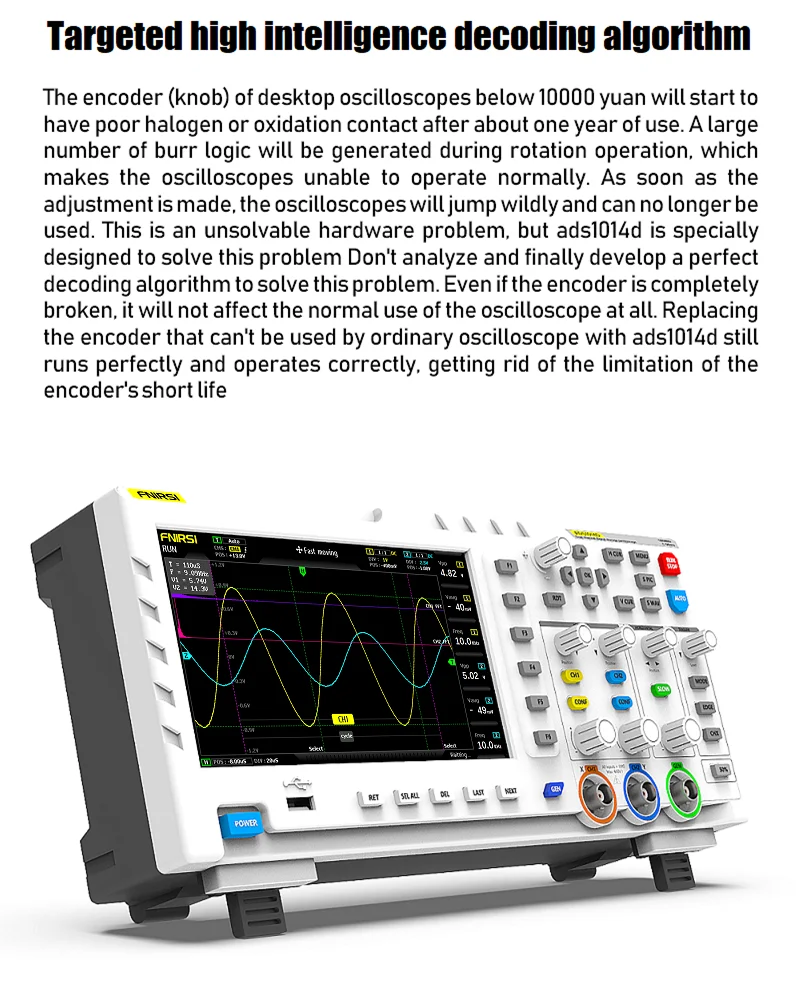

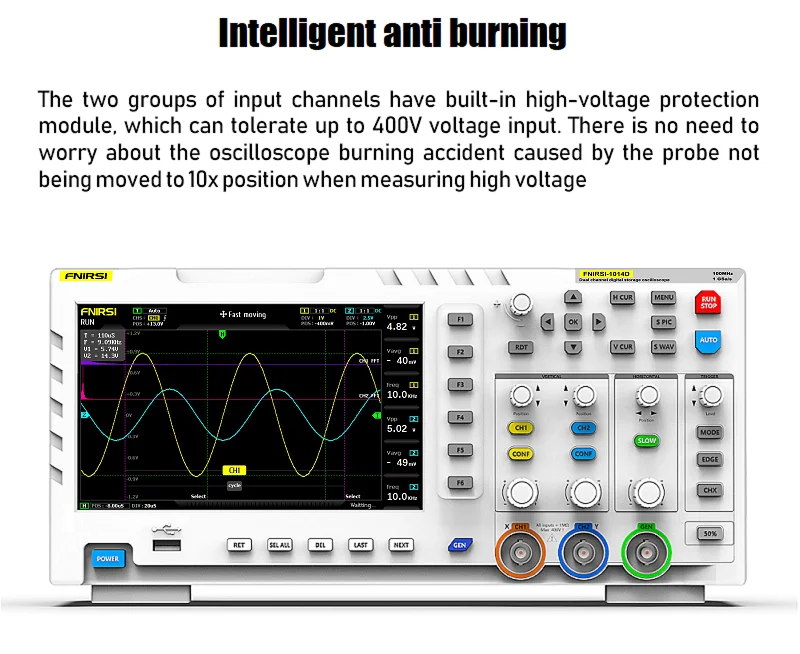

Algorithme de décodage hautement intelligent ciblé, la durée de vie de l'encodeur est infinie et la fonction anti-brûlure intelligente, 1X peut supporter jusqu'à 400 V de tension de résistance.
Avec une bande passante analogique de 100 MHz * 2 et un taux d'échantillonnage de 1 Géch/s (1X = 5 MHz, 10X = 100 MHz).

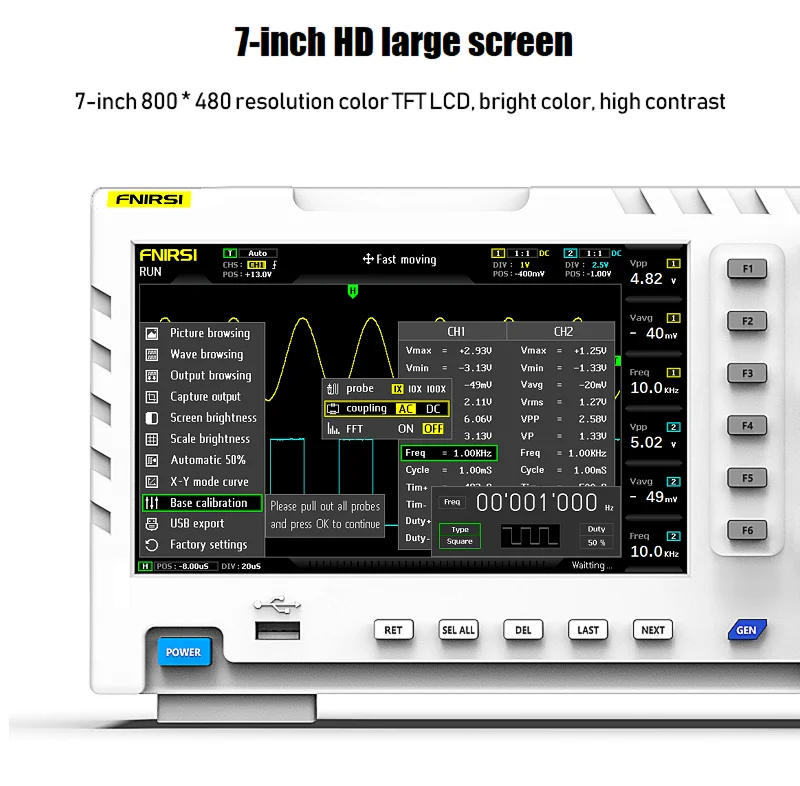

Écran LCD TFT couleur de 7 pouces entièrement adapté avec une résolution de 800 * 480 avec des couleurs vives et un contraste élevé.
Plage de tension de mesure élevée : 1X peut mesurer 0~40 V, 10X peut mesurer 0~400 V.
Jusqu'à 12 paramètres de mesure : VPP, VP, Vmax, Vmin, Vavg, Vrms, Fréquent, Service+, Service-, Temps+, Temps-, Période.

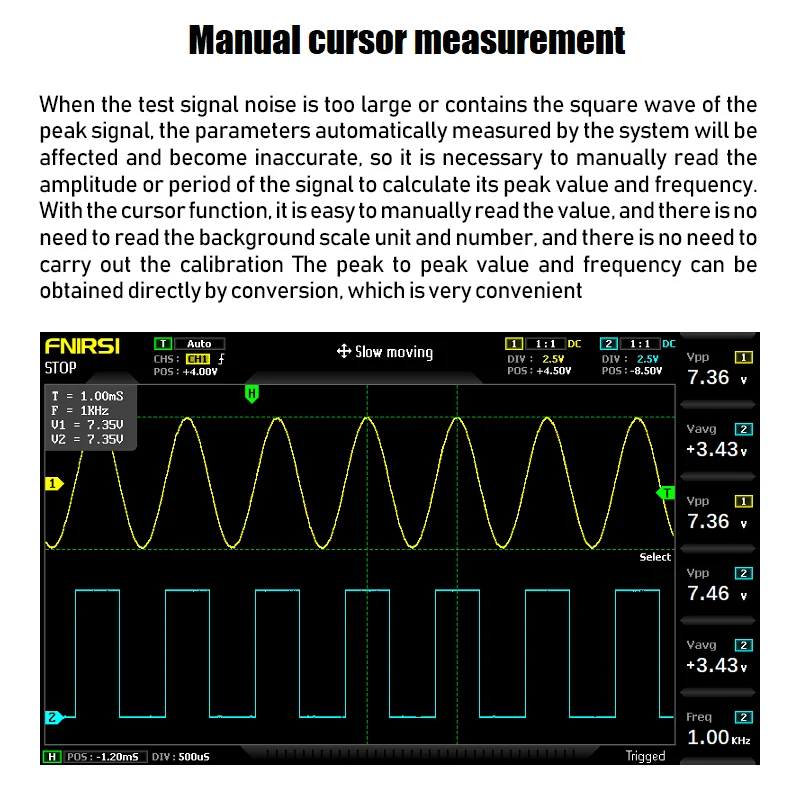

Fonction de mesure du curseur : il est pratique de mesurer manuellement la période, la fréquence et la tension.

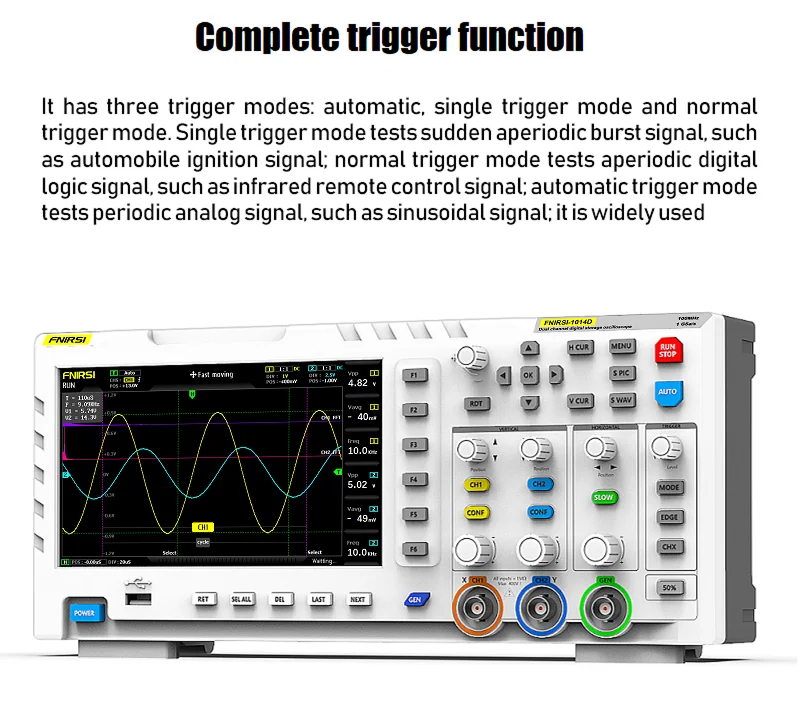

Fonction de déclenchement complète (simple, normal, automatique), et à tout moment, l'affichage de la forme d'onde (fonction pause) est gelé.

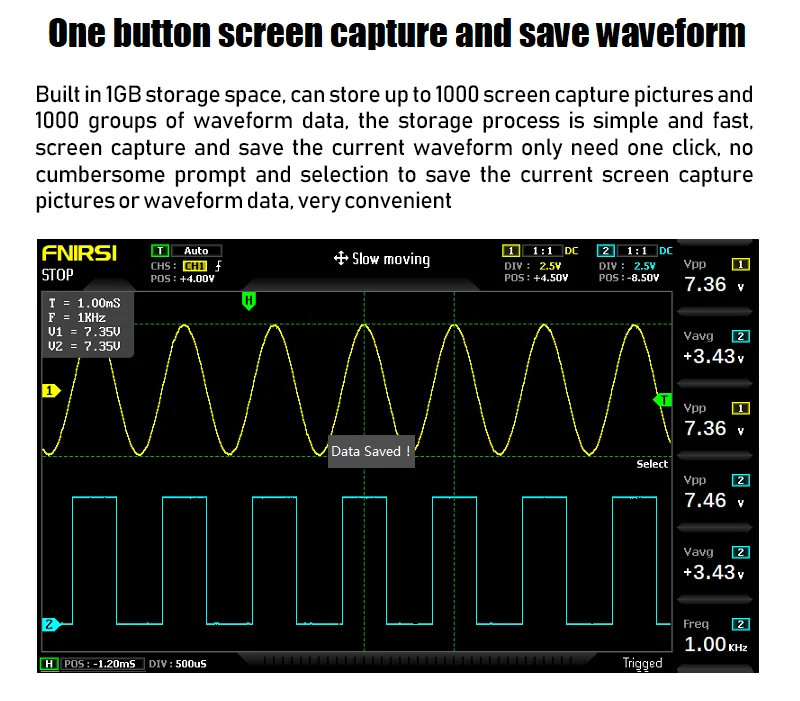

Équipé d'un AUTO à un bouton haute efficacité, d'un stockage de forme d'onde à un bouton et d'une fonction de capture d'écran.
Espace de stockage intégré de 1 Go, peut stocker jusqu'à 1 000 captures d'écran + 1 000 ensembles de données de forme d'onde.

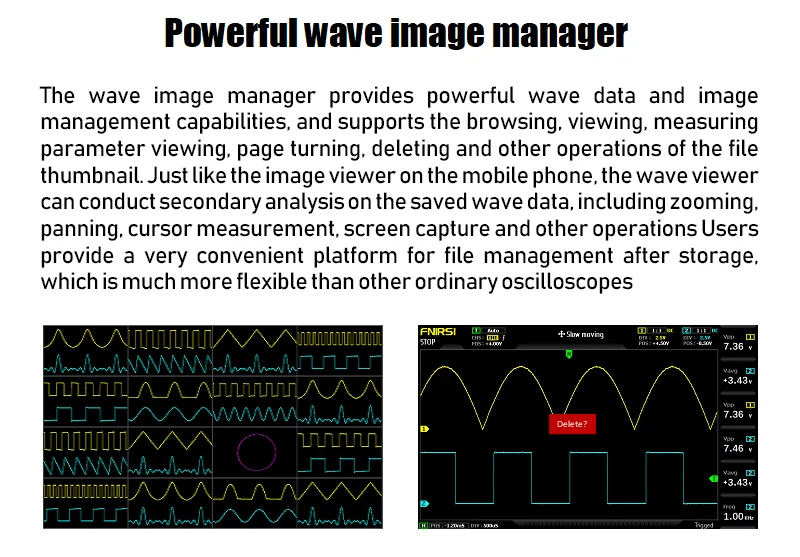

Le puissant gestionnaire d'images de forme d'onde prend en charge la navigation par miniatures, l'affichage, l'affichage détaillé, le changement de page, la suppression et le zoom avant, le zoom arrière, le déplacement, etc. de la forme d'onde.

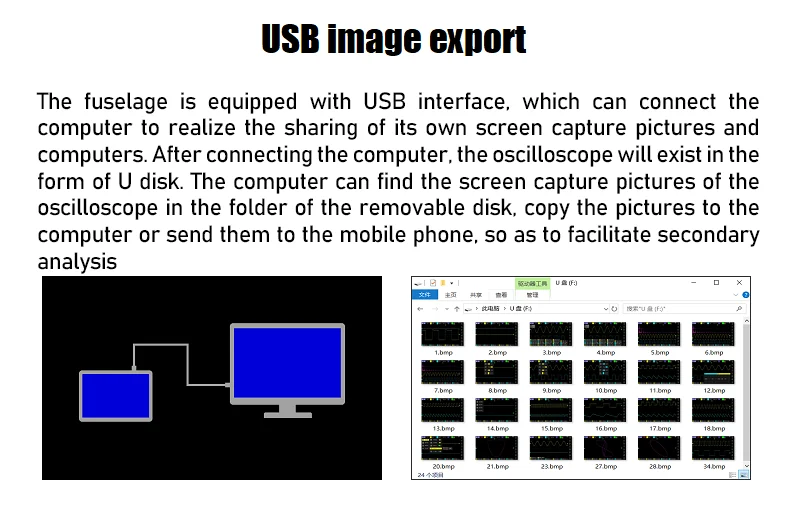

Équipé d'une interface USB, qui peut être connectée à un ordinateur pour partager ses captures d'écran avec l'ordinateur, ce qui est pratique pour une analyse secondaire.

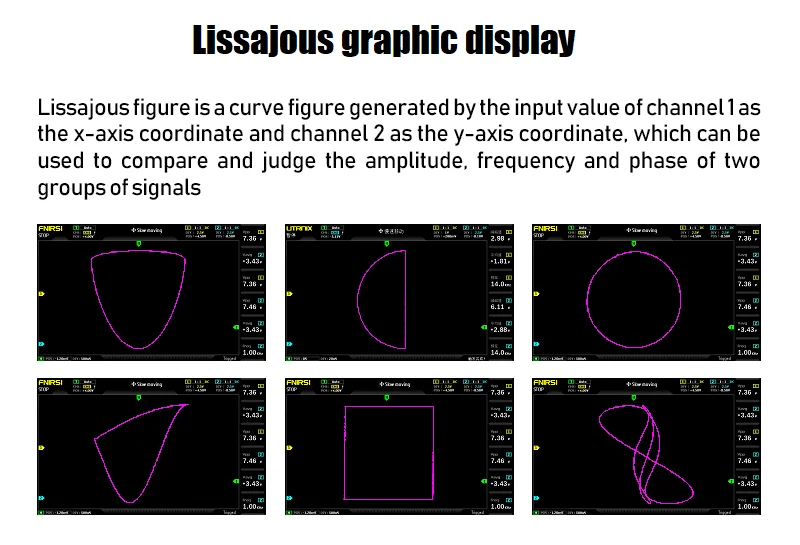

La fonction d'affichage graphique des figures de Lissajous peut être utilisée pour déterminer l'amplitude, la fréquence et le contraste de phase de deux groupes de signaux.
Fonction d'affichage FFT, peut analyser les caractéristiques spectrales du signal, technologie de compression de mémoire, l'écran de rafraîchissement de la forme d'onde ne scintille pas.
Avec la fonction de réglage de la luminosité de l'écran et la fonction de réglage de la luminosité de la grille d'arrière-plan, également facile à transporter.

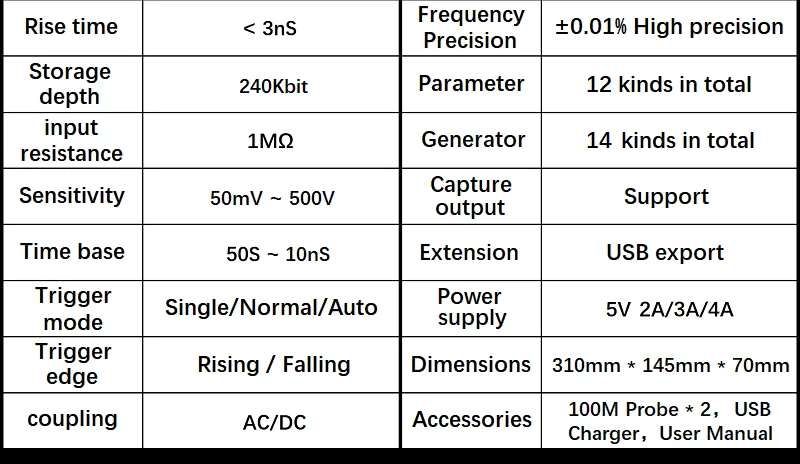

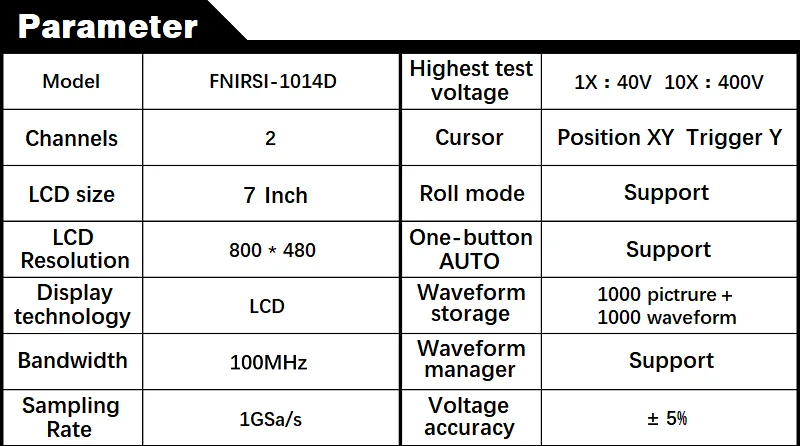

Caractéristiques:
Matériau : ABS
Largeur de bande analogique : 100 MHz * 2
Nombre de canaux : 2 canaux
Taux d'échantillonnage maximal en temps réel : 1 GSa/s
Sensibilité verticale : 50 mV/div ~ 500 V/div
Plage de base de temps horizontale : 50 S/div ~ 10 nS/div
Tension de test maximale : 40 V (sonde 1X), 400 V (sonde 10X)
Profondeur de stockage : 240 Kbit
Résistance d'entrée : 1 MΩ
Précision ADC : 8 bits
Mode de couplage : AC/DC
Mode de déclenchement : Simple, Normal, Auto
Front de déclenchement : Front montant/Front descendant
Tension de déclenchement externe 0~40 V
Ports d'extension : exportation d'images USB
Dimensions du colis : 340 x 140 x 70 mm
Poids du colis : 1500 g / 3,3 lb
