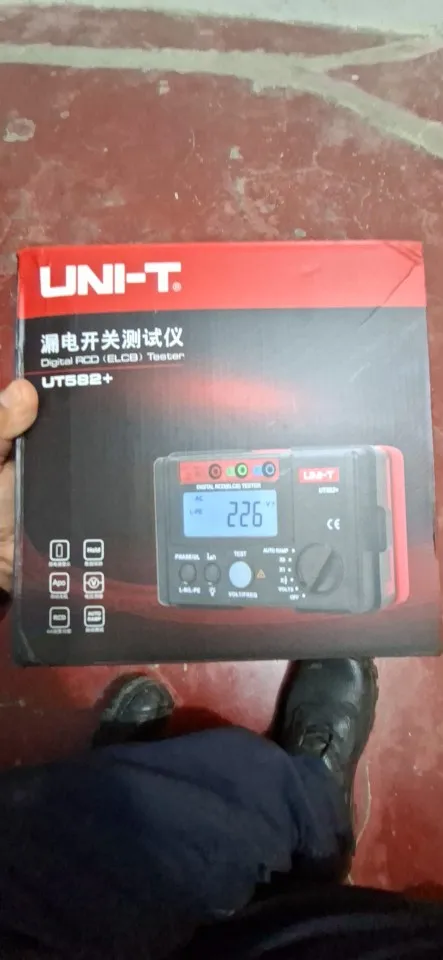

UT582+ dient hauptsächlich dazu, zu prüfen, ob der RCD im Stromkreis normal ausgelöst werden kann. Es ist nur für einphasige Stromkreise mit einem Versorgungsspannungsbereich von 195 V bis 253 V geeignet. Der Spannungsmessbereich beträgt 30 V bis 600 V, 45 Hz bis 65 Hz.
|
Technische Daten |
Reichweite |
Genauigkeit |
||
|
RCD-Messung |
Bereichseinstellung |
Bemessungsbetriebsstrom |
Reisezeit |
|
|
X 1/2 |
10 mA/20 mA/30 mA/100 mA/300 mA/500 mA |
2000 ms |
-10 % bis 0 % |
|
|
X 1 |
10 mA/20 mA/30 mA/100 mA/300 mA |
1000 ms |
0 % bis 10 % |
|
|
500 mA |
300 ms |
0 % bis 10 % |
||
|
X 5 |
10 mA/20 mA/30 mA |
40 ms |
0 % bis 10 % |
|
|
AUTO RAMPE |
10 mA/20 mA/30 mA/100 mA/300 mA/500 mA |
300 ms |
-10 % bis 10 % |
|
|
Genauigkeit der Reisezeit |
±(2%+2) |
|||
|
Betriebsspannung (Freq.) |
195 V bis 253 V |
|||
|
Spannungsmessung |
Spannungsbereich |
30 bis 600 V |
||
|
Frequenz |
45 Hz ~ 65 Hz |
|||
|
Auflösung |
1V |
|||
|
Genauigkeit |
±(3%+3) |
|||
|
Merkmale |
||||
|
Anzahl anzeigen |
999 |
|||
|
Ausschaltgetriebe |
√ |
|||
|
Anzeige für niedrigen Batteriestand |
<7,2 V |
|||
|
APO |
Automatische Abschaltfunktion |
|||
|
LCD-Hintergrundbeleuchtung |
√ |
|||
|
Datenspeicherung |
√ |
|||
|
Phasenwinkelauswahl |
0° und 180° |
|||
|
Anschlussprüfung |
Gleichzeitige Prüfung der Auslösezeit und des Auslösestroms |
|||
|
AUTO RAMPE |
√ |
|||
|
Summer trennen |
√ |
|||
|
Bereichsüberschreitungsanzeige |
OL |
|||
|
Verschmolzen |
√ |
|||
|
Fehlbedienungssummer |
√ |
|||
|
Ausschaltsummer |
√ |
|||
|
Vollständige Symbolanzeige |
√ |
|||
|
Konformitätsstandard |
IEC 61010-1, IEC 61010-2-030, IEC 61010-2-033, IEC 61557-1:2007;IEC 61557-6:2007, EN61326-1, EN61326-2-2 |
|||
|
Überprüfung der Ableitungssequenz |
LCD |
|||
|
Allgemeine Eigenschaften |
||||
|
Leistung |
1,5-V-Batterie (LR6) x 6 |
|||
|
Anzeige |
71 mm x 34 mm |
|||
|
Produktfarbe |
Rot und Grau |
|||
|
Nettogewicht des Produkts |
400 g |
|||
|
Produktgröße |
160 mm x 100 mm x 71 mm |
|||
Bitte beachten: Batterie nicht im Lieferumfang enthalten!
