Produktübersicht
Das TOOLTOP ET829 2 Kanal 80MHz Digitales Speicheroszilloskop Multimeter Signalgenerator 3 in 1 ist ein digitales Oszilloskop, das zur Überprüfung von Wellenformen, zur Fehlersuche bei Signalen und zur Validierung des Schaltungsverhaltens ausgewählt wurde. Es ist geeignet für Elektronik-Reparaturtechniker, Laboranwender und Embedded-Entwickler, die praktische Elektronik-Hardware für zuverlässige Projektarbeit benötigen.
Am besten geeignet für
- Überprüfung von Wellenformen, Fehlersuche bei Signalen und Validierung des Schaltungsverhaltens
- Messleitungen, Sonden und Laborgeräte-Workflows
- Elektronikprüfung, Reparatur, Prototyping und Maker-Workflows
FAQ
Für wen ist dieses Produkt gedacht? Es ist für Elektronik-Reparaturtechniker, Laboranwender und Embedded-Entwickler bestimmt.
Was sollte ich vor dem Kauf prüfen? Überprüfen Sie die Produktoptionen, Spezifikationen, das mitgelieferte Zubehör und die Kompatibilitätsdetails auf dieser Seite.
Zwei Farben zur Auswahl!!
Rot - ET829
Weiß - ET202D
Gleiche Funktionen, andere Farbe
Übersicht:

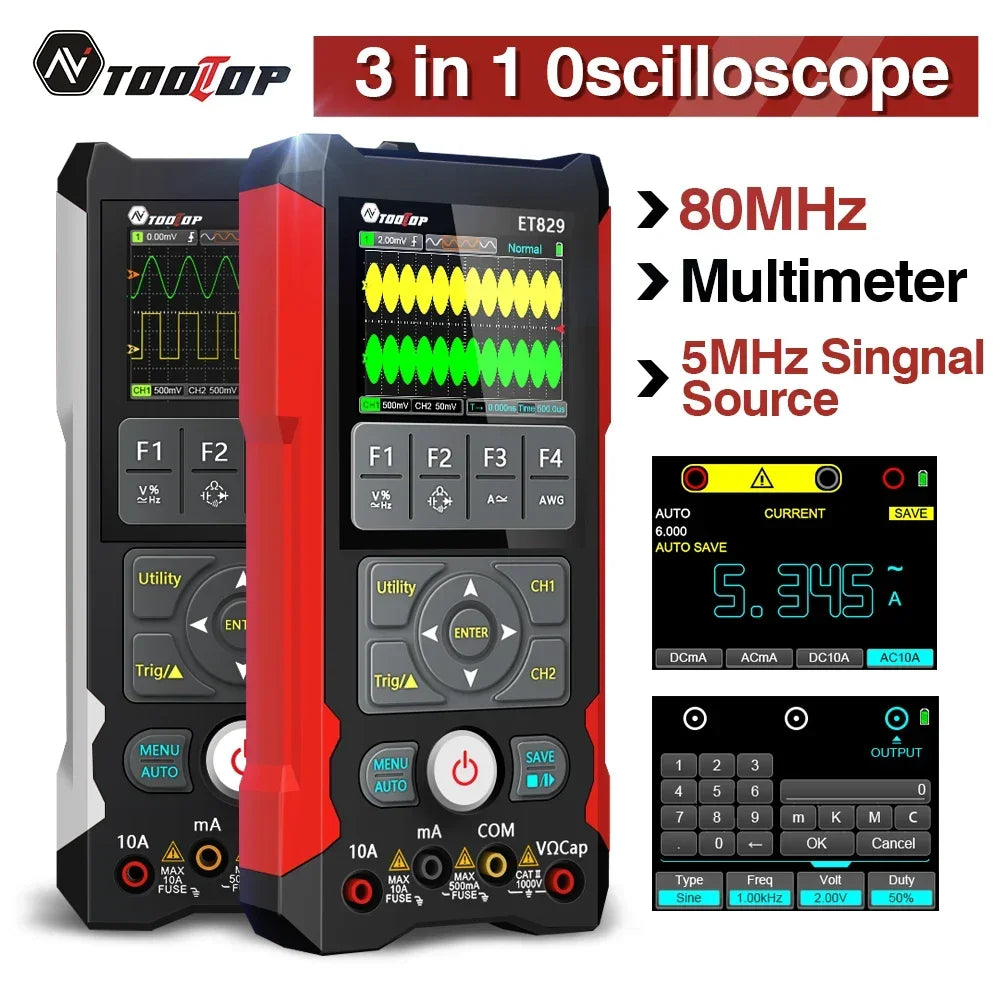

Digitales Speicheroszilloskop Multimeter Signalgenerator 3 in 1 !!!
80MHz Bandbreite + 250MSa/s Abtastrate + 2 Kanäle
Sinus-, Rechteck-, Dreieck-Wellenformausgabe
6000 Counts universelle True RMS Multimeterfunktion
Ein wirklich professionelles und erstaunliches Gerät! Kaufen Sie eines und sparen Sie Geld und Zeit!
Eigenschaften:
- 3in1-Funktion, 80MHz digitales Speicheroszilloskop (DSO) + 6000 Counts großes Kapazitäts-True RMS Multimeter (DMM) + 1Hz - 5MHz Signalgenerator
- Das Oszilloskop hat eine Echtzeit-Abtastrate von 250MSa/s, 80MHz analoge Bandbreite und 2 Kanäle
- Intuitive Bedienungsanleitung, Tastenfunktion und Messstatus, benutzerfreundliche Oberfläche und einfache Bedienung

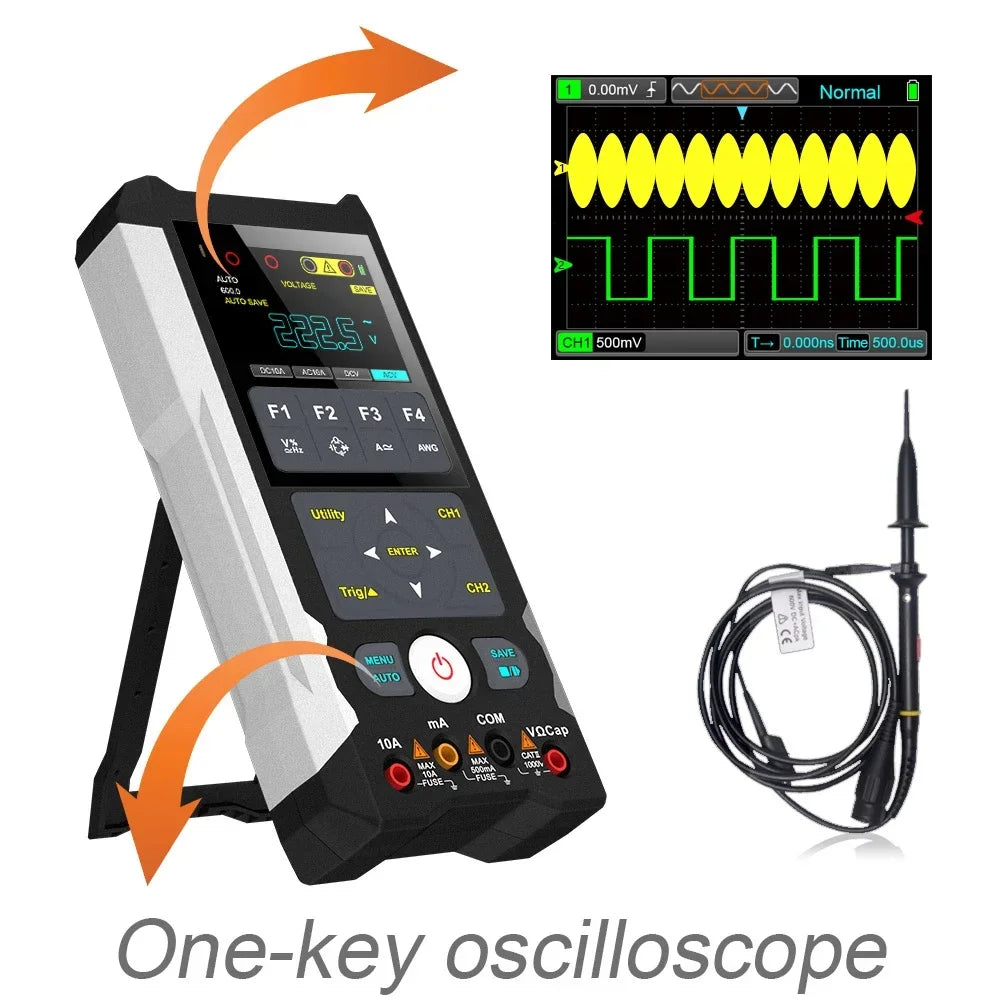

- Auto-Messung, DSO realisiert eine Ein-Tasten-AUTO-Messung, automatische Anzeige der Messwellenform und automatische Nullkorrektur

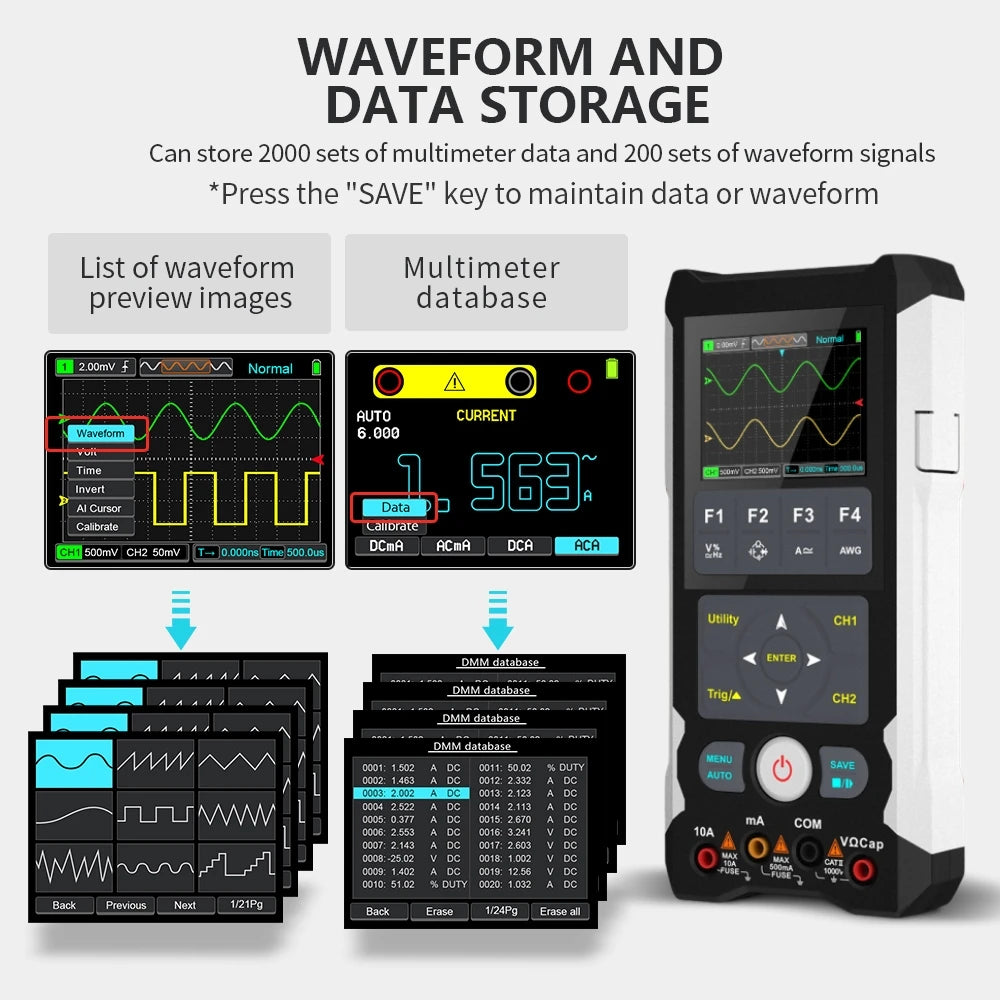

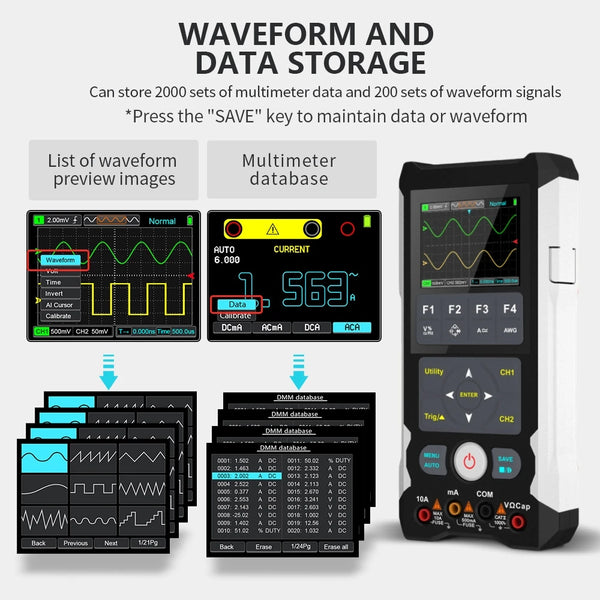

- Speicher, bis zu 200 DSO-Wellenformen und 2000 Gruppen von DMM-Werten werden gespeichert/gelesen, und 2000 Gruppen von Daten werden automatisch für die Online-IC-Erkennung aufgezeichnet

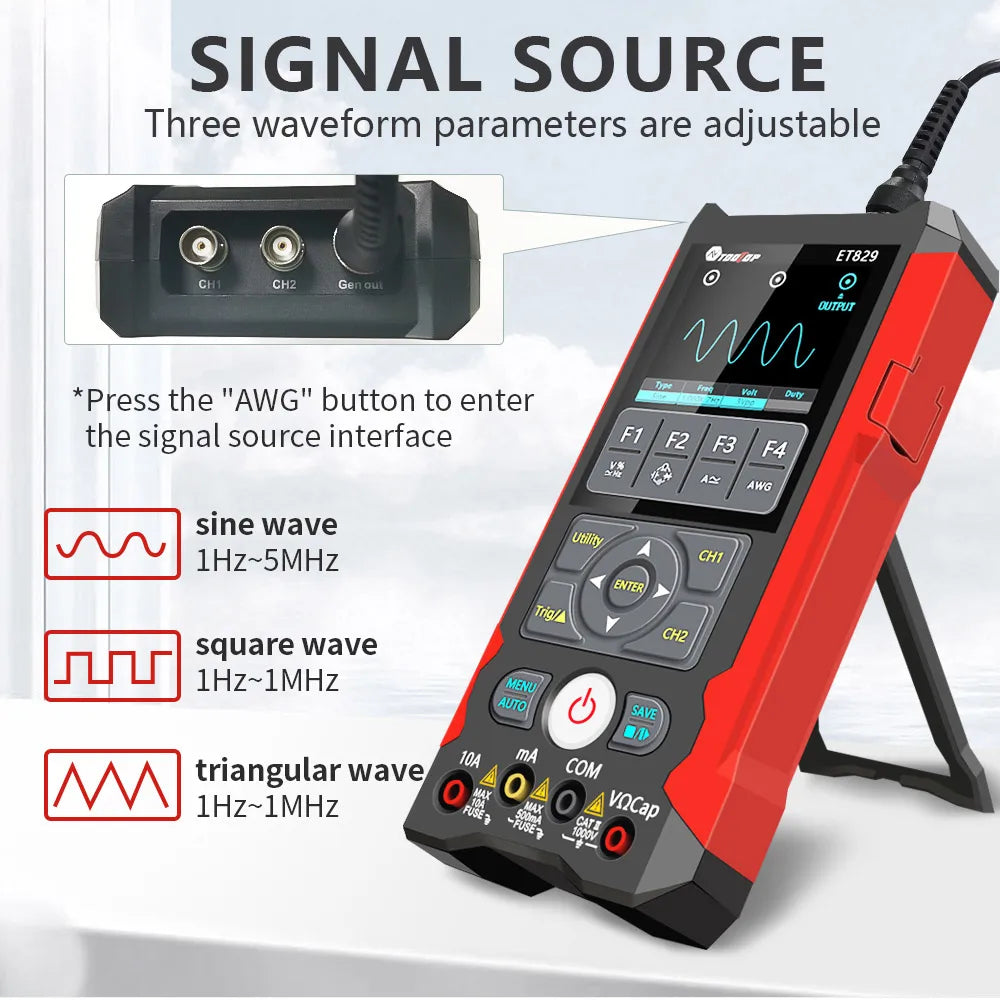

- Signalgenerator, erzeugt Sinus-, Dreieck-, Rechteckwellensignal, Frequenz, Amplitude können unabhängig eingestellt werden. Arbeitet gleichzeitig mit der Oszilloskopfunktion, bildet ein Testsystem
- 2,8 Zoll TFT-Farbbildschirm, 320x240 Auflösung mit einstellbarer LED-Hintergrundbeleuchtung
- Eingebaute 2x18650 Lithium-Akkus, unterstützt 15W Schnellladung, 10 Stunden lange Nutzungsdauer
-PC-Software, zur Realisierung von Zeitmessungen, Kurvenzeichnen, Wellenformanalyse und FFT-Transformation
- Innovatives Wellenform-Vorschaufenster, um die gesamte Wellenform der gemessenen Wellenform zu sehen
- Präzise Messung, unter Verwendung der Panel-Kalibrierungstechnologie, Speicherung aller Kalibrierungsdaten, ohne jegliche Potentiometereinstellung
- Multifunktionales Design: 3 Trigger-Modi Auto, Normal und Einzel, Relativwert, Data Hold, Nachleuchtauswahl, Selbstkalibrierungsfunktion, Cursorfunktion, etc.
- Breiter Anwendungsbereich: Geeignet für elektrische Anwendungen wie Automobilwartung und Stromversorgungswartung.
Spezifikationen:
Name: 3in1 Oszilloskop
Material: ABS
Allgemeine Merkmale:
Anzeigeauflösung: 320 (horizontal) * 240 (vertikal) Pixel
Anzeigegröße: 2,8 Zoll TFT-Farbbildschirm diagonal
Anzeige Hintergrundbeleuchtung Zeit: einstellbar
Anzeige Hintergrundbeleuchtung Helligkeit: einstellbar
Stromversorgung: AC100V-240V, 50Hz/60Hz; DC15W Schnellladung
Stromverbrauch der gesamten Maschine: Oszilloskopbereich ≤400mA, Multimeterbereich ≤200mA
Batterie: 18650 Lithiumbatterie 2000mAh x 2 (enthalten)
Batteriestandsanzeige: Ja
Auto-Schlaf: die Zeit kann eingestellt oder ausgeschaltet werden, und es wird ein Ton oder eine Anzeige vor dem Schlaf angezeigt.
Tonaufforderung: Ein/Aus optional; es gibt verschiedene Arten von Sprachaufforderungen, wie Tastenton, Hochdruck- oder Überbereichsalarmton während der Messung und einige AI-Stimmen, die hinzugefügt werden können, etc. Um den Ton auszuschalten, können Sie wählen, den Ton des gesamten Geräts auszuschalten, oder nur einen ausgewählten Aufforderungston auszuschalten.
Nutzungsdauer: ca. 10 Stunden für Oszilloskopbereich, ca. 20 Stunden für Multimeterbereiche
Betriebsumgebung: 0 °C ~ 40 °C, <75%RH
Lagerbedingungen: -10 °C - 60 °C, <90%RH
Artikelgröße: 100 * 210 * 40mm / 3.94 * 8.27 * 1.57in
Artikelgewicht: 480g / 1.06lb
Paketgröße: 237 * 185 * 55mm / 9.33 * 7.28 * 2.17in
Paketgewicht: 830g / 1.83lb
Oszilloskop:

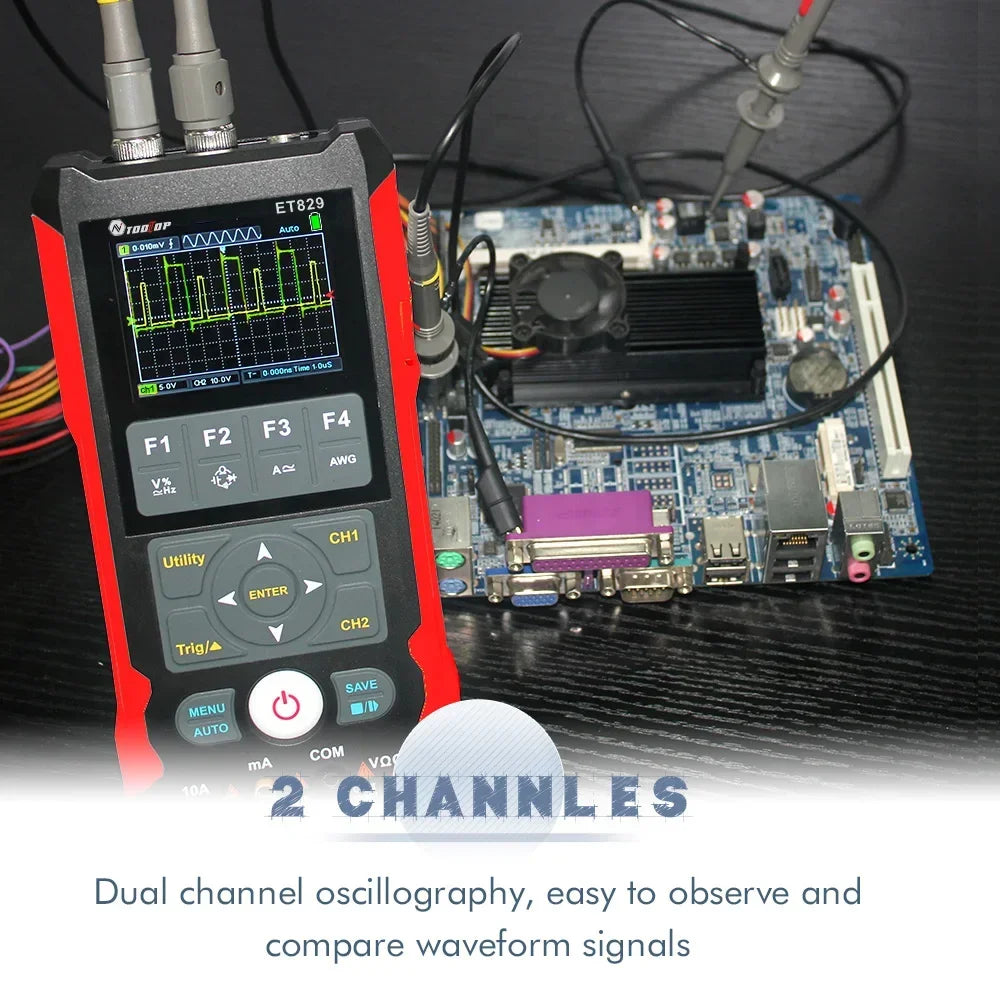

Anzahl der Kanäle: Kanal CH1, Kanal CH2
Bandbreite: 80MHz (Einzelkanal), 50MHz (Zweikanal)
Maximale Echtzeit-Abtastrate: 250MSa/s (Einzelkanal)), 125MSa/s (Zweikanal)
Wellenforminterpolation: (Sin x) /x
Aufzeichnungslänge: Bei Einzelkanal maximal 6K; bei Zweikanal maximal 3K
Horizontaler Skalenbereich: 5nS/div ~ 50S/div, 1 > 2,5 Schritte
AD-Wandler: 8-Bit-Auflösung, gleichzeitige Abtastung jedes Kanals
Vertikaler Skalenbereich: 1 X: 10mV/div-10V/div; 10X: 100mV/div-100V/div
Vertikaler Messbereich: ±4 Gitter
Optionale Bandbreitenbegrenzung: 20MHz
Niederfrequenzgang (-3db): ≤10Hz bei BNC
Vertikale Verstärkungsgenauigkeit: ±3% im "Normal"- oder "Durchschnitt"-Erfassungsmodus
Eingangswiderstand: 1M Ohm/15
Eingangskopplung: DC, AC, GND
Sondenabschwächung: 1X, 10X
Unterstützter Sondenabschwächungsfaktor: 1X, 10X, 100X
Eingangsschutzspannung: 300Vpp
Trigger-Typ: Flanken-Trigger
Trigger-Modus: Auto, Einzel, Normal
Triggerpegel: ±4div
Flankengetriggerte Steigung: Steigende Flanken, fallende Flanken, steigende oder fallende Flanken
Spannungsparametermessung: Spitze-Spitze, RMS, Mittelwert, Spitze, Maximum, Minimum
Zeitparametermessung: Frequenz, Periode, Tastverhältnis, positive Wellenformbreite, negative Wellenformbreite
Cursoren: Spannungsdifferenz zwischen Cursoren, Zeitdifferenz zwischen Cursoren. Intelligenter Cursor 1 Gruppe, der Erfassungspunkt verfolgt die aktuelle Wellenform, wenn der Cursor bewegt wird, und die aktuelle Cursorpositioninformation, Spannungsdifferenz und Zeitdifferenz werden darunter angezeigt.
Spektralanalyse FFT: Ja
Speicherkapazität: 2000 Datengruppen, 200 Wellenformaufzeichnungen, mit Speicherdateimanager
Filterung: Hochpass, Tiefpass
Mathematische Operation: FFT
Nachleuchtoption: Ja (Nachleuchteffekt ist erforderlich, um Lissajous-Grafiken zu erstellen) Die Nachleuchtauswahl ist mehrstufig optional.
Computer-Echtzeitkommunikation: USB-Kommunikation
Wellenformzoom: Ja
AI-Wellenformvorschau: Ein kleines Fenster wird über der Hauptschnittstelle hinzugefügt, um die Miniaturansicht der Wellenform zur Vorschau anzuzeigen, und mit einem Indikator, der anzeigt, dass die aktuelle Hauptschnittstellenwellenform sich an einer bestimmten Position in der gesamten erfassten Wellenform befindet.
Multimeter:
Gleichspannung: 600.0mV-1000V, 0.75%rdg + 10dgt
Wechselspannung: 600.0mV-750V (TRMS, Frequenzbereich: 40Hz-1KHz), 1.0%rdg + 10dgt
Gleichstrom: 60.00mA/500.0mA, 6.000A/10.00A
Überlastschutz: Sicherungstyp 500mA/250V, 10A/250V, 1.2%rdg + 10dgt
Wechselstrom: 60.00mA/500.0mA, 6.000A/10.00A (TRMS) Überlastschutz: Sicherungstyp 500mA/250V, 10A/250V, 1.5%rdg + 10dgt
Widerstand: 600.0 Ohm-60.00M, 1.0%rdg + 5dgt
Kapazität: 10.00nF-1.000mF, 2.0%rdg + 10dgt; 1.000mF-100.0mF, 5.0%rdg + 10dgt
Frequenz: 10.00Hz-10.00MHz, 1.0%rdg + 5dgt
Diodentest: Leerlaufspannung ca. 3V, maximaler Teststrom ca. 2mA
Durchgangstest: ≤50 Ohm Signalton, ≥600 Ohm Anzeige 0L
Wellenformgenerator:
Wellenformfrequenz:
Sinuswellen: 1Hz-5MHz
Rechteckwellen: 1Hz-500KHz
Dreieckwellen: 1Hz-500KHz
Amplitude: Festpunkt-Ausgang, maximal 5Vpp (50 Ohm)--0Vpp, 0.1Vpp, 0.2Vpp, 0.5Vpp, 1Vpp, 2Vpp, 3Vpp, 5Vpp
Frequenzauflösung: 0.2Hz
Anzahl der Kanäle: 1
Vertikale Auflösung: 8 Bit
Ausgangsimpedanz: 50 Ohm
Rechteckwellenformbreiten-Genauigkeit: ±20nS

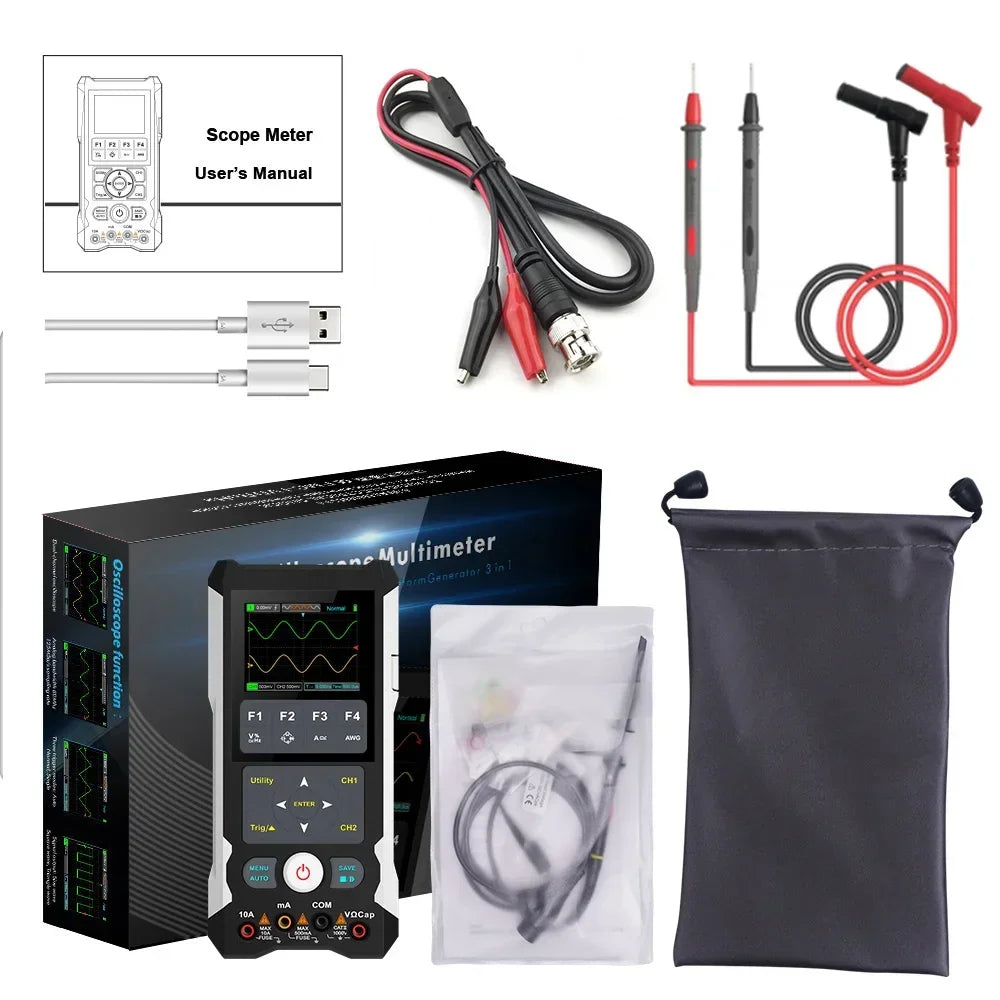

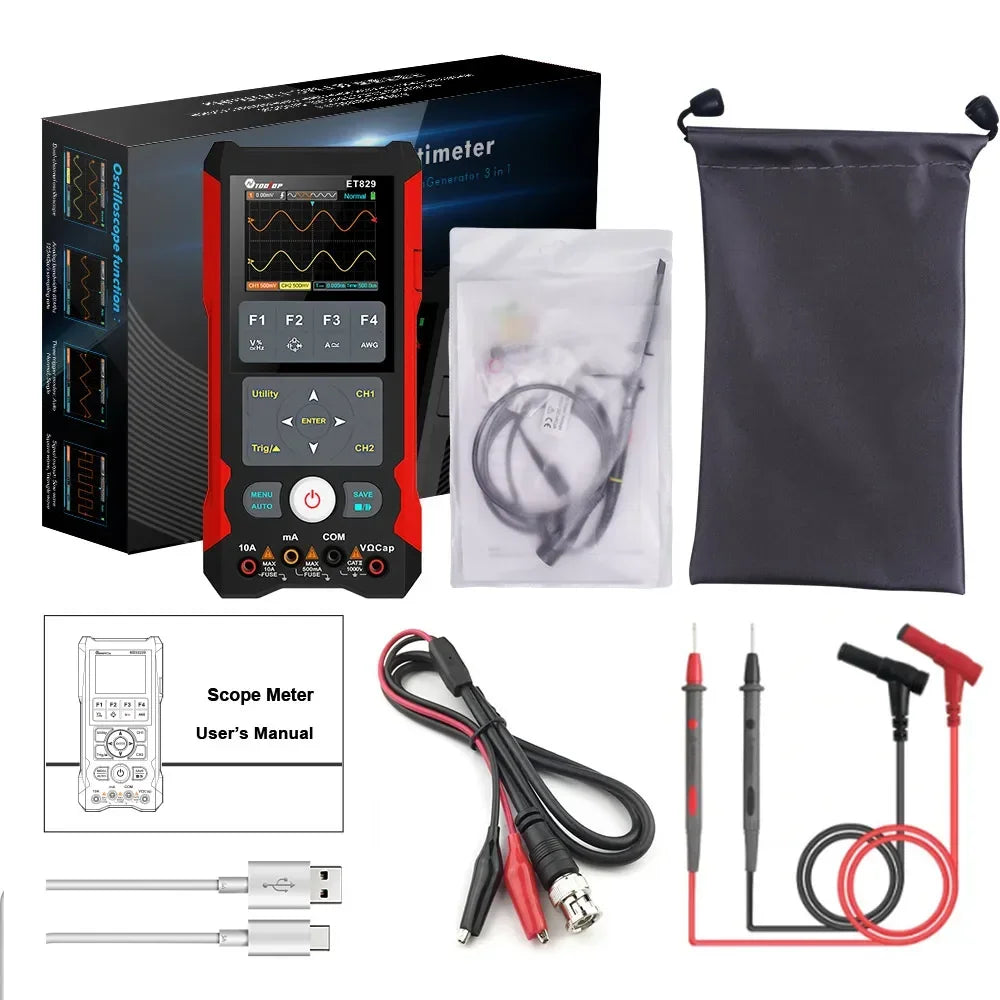

Packliste:
1 * ET829 / ET202D Oszilloskop (Zwei Farben zur Auswahl)
1 * Doppelinjektions-Messleitung
1 * Oszilloskop-Sonde
1 * Signalausgangskabel mit Klemme
1 * Typ-C USB-Kabel
1 * Benutzerhandbuch
1 * Stofftasche
