Notiz:
1. Um Ungleichmäßigkeiten zu korrigieren, ist vor dem Wärmebilddetektor eine mechanische Kalibrierplatte installiert, die alle 10 Sekunden kalibriert wird, um präzisere Messungen zu gewährleisten. Während der Kalibrierung des Wärmebilddetektors kann es zu einer Verzögerung von etwa 1–2 Sekunden kommen. Dies ist normal, also kein Grund zur Sorge.
2. PC-Software-Download: http://doctuchuang.eirbio.cn/FR02E_EN/IR-DMM.zip
3. Für die Inspektion von Leiterplatten wird die Version mit Makroobjektiv empfohlen.
Merkmale:

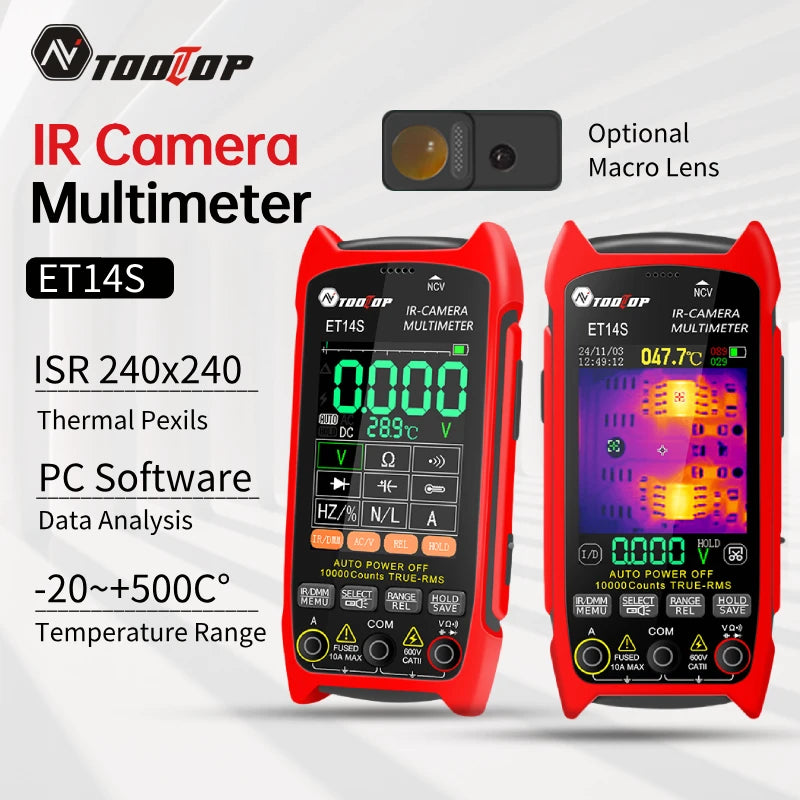

ISR240x240 Wärmebildkamera
Verbesserte Bildauflösung von 240 x 240 Pixeln und eine Bildaufnahmefrequenz von 25 Hz sorgen für klarere und detailreichere Wärmebilder. Mit optionalem Makroobjektiv.

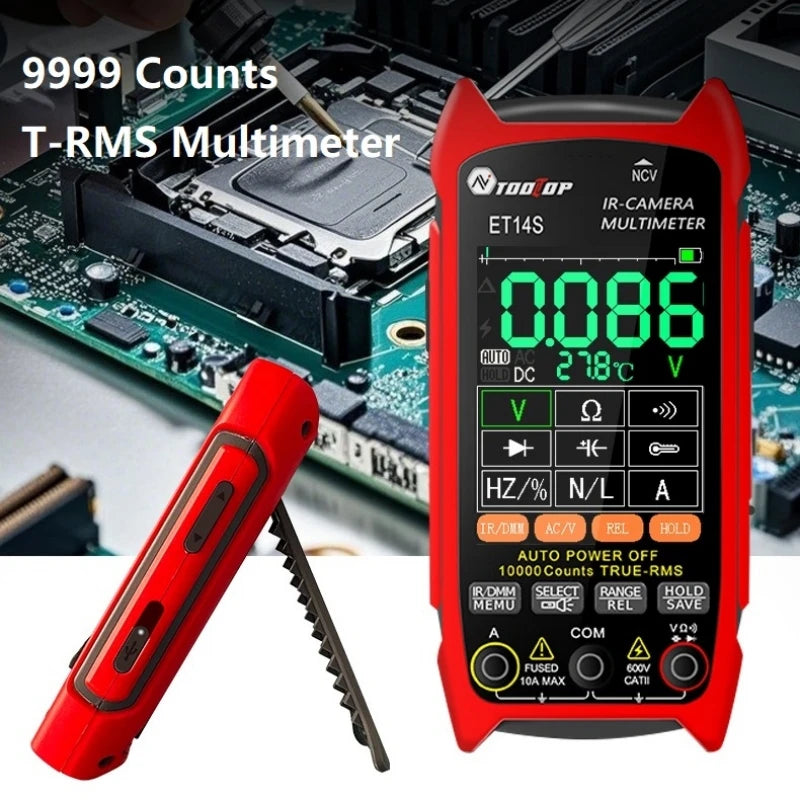

Hochpräzisions-Multimeter
9999-Counts True-RMS-Multimeter, AC/DC-Strom- und Spannungsmessung, beinhaltet auch Funktionen wie Widerstands-, Kapazitäts-, Dioden-, Summer- und Tastverhältnistest.
PC-Softwareanalyse
ermöglicht die Übertragung und Analyse von Wärmebildern und Diagrammen von Spannungsmesswerten eines Multimeters im USB-Modus.

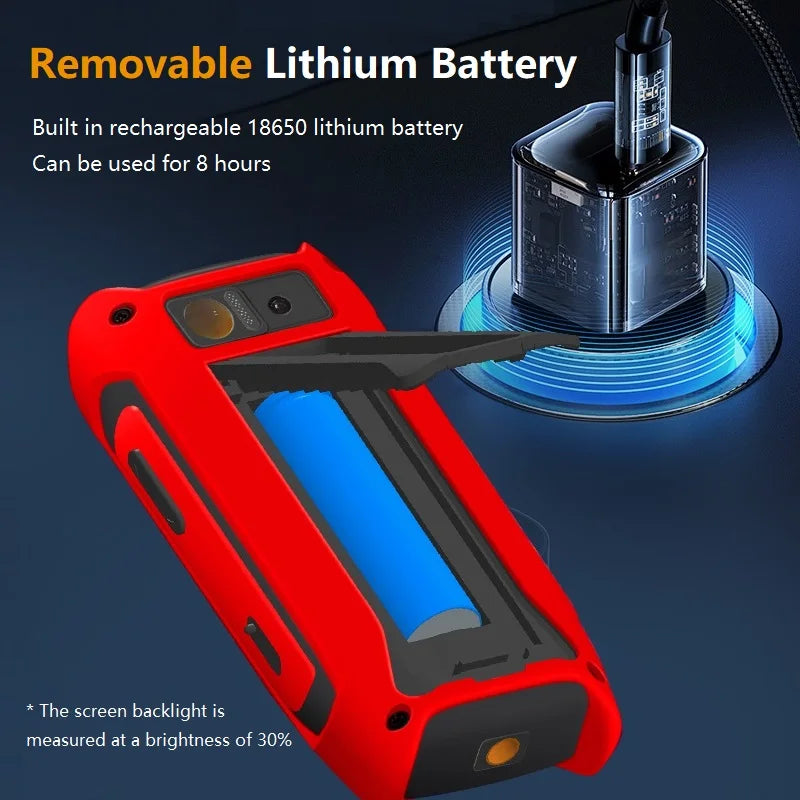

Abnehmbarer Lithium-Akku
Bis zu 8 Stunden Dauerbetrieb. Dank des universellen 18650-Akkudesigns ist ein einfacher Austausch möglich, sodass Sie sich keine Gedanken über die Alterung des Akkus machen müssen.
Weitverbreitete Anwendungen
Für die Überholung von Haushaltsgeräten, die Prüfung von Leiterplatten, die Wartung von Netzteilen und elektronischen Geräten. Es ist die ideale Wahl für Elektronik- und Wartungstechniker.

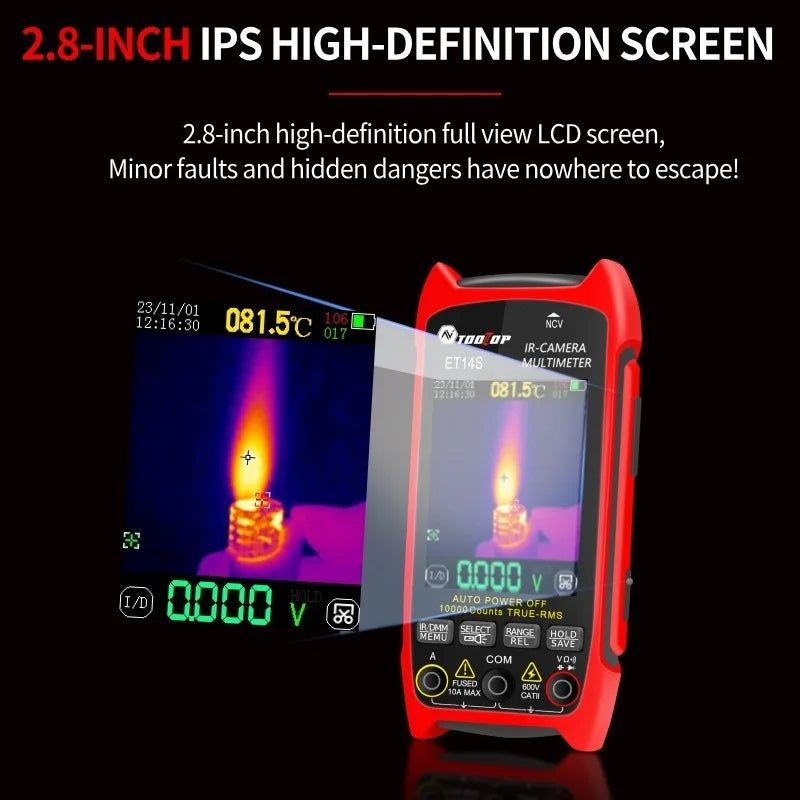

Kompakt und tragbar
Mit einem 2,8 Zoll großen Bildschirm und einem innovativen Standfußdesign bietet dieses Gerät Komfort und Vielseitigkeit für alle Ihre Sehbedürfnisse.
Spezifikationen:
Parameter der Wärmebildgebung
Bildaufnahmefrequenz: 25 Hz
Wärmebildpixel: ISR 240x240
Sichtfeld: 50,0° (H) × 50° (V) / 72,1° (D)
Emissionsgrad: 0,1 – 0,99 einstellbar (Standardwert: 0,95)
Temperaturbereich: -20℃ ~ +550℃
Verstärkungsmodus: Automatische Verstärkung
Farbpalette: Eisenrot, Regenbogen, Fusion, Weißhitze, Rothitze
Genauigkeit: ±2℃ oder ±2 %
Messauflösung: 0,1℃/0,1℉
Fotografieren und Betrachten von Fotos: Unterstützung

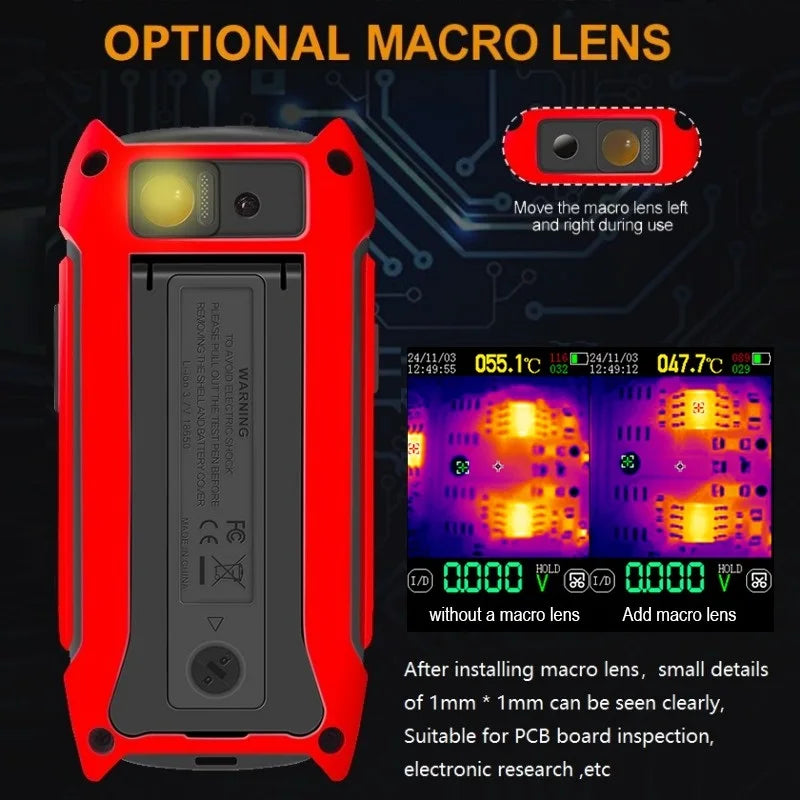

Makroobjektiv: Optional, keine Installation erforderlich, das Makroobjektiv kann während der Benutzung nach links und rechts bewegt werden.
Arbeitsabstand des Makroobjektivs: ca. 2,5 cm (bitte verwenden Sie eine normale Wärmebildkamera, wenn der Abstand diesen Wert überschreitet, da das Bild sonst unscharf wird).
Multimeter-Parameter
Anzeige der Wortanzahl: 9999 Zählungen, Aktualisierung 3/Sek.
Maximale Eingangsspannung (Gleichstrom): 1000 V
Maximale Eingangsspannung (Wechselstrom): 750 V
Maximale Strommessung: 10 A
Der maximale Widerstand: 99,99 MΩ
Die maximale Kapazität: 99,99 mF
Prüfbereich für den Tastgrad: 0,1 % ~ 99,9 %
Dioden-Testbereich: 0 V ~ 3 V
Durchgangsprüfung: 999,99 Ω
Weitere Parameter des Geräts
Displaytyp: 2,8 Zoll, Auflösung 240 x 320
USB-Schnittstelle: USB Typ-C
Speicherkapazität: 7,5 MB
Bildspeicherformat: BMP
Batterietyp: Abnehmbarer 18650 Lithium-Ionen-Akku
Sprachen: Chinesisch, Englisch, Deutsch
Lagertemperatur: -20～60℃（-4～140℉）
Betriebstemperatur: 0～50℃（32～122℉）
Betriebsfeuchtigkeit: ＜85%RH (nicht kondensierend)
Größe: 134 mm * 64 mm * 28 mm
Gewicht: Gewicht des Hauptgeräts: 180 g (einschließlich Batterie)
Verpackungsgewicht: 380 g

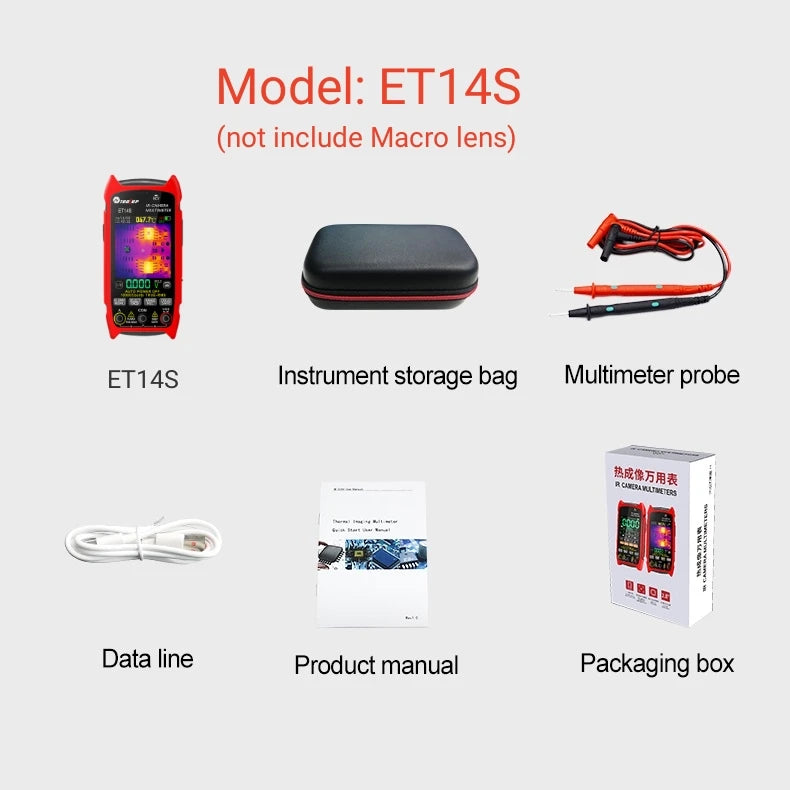

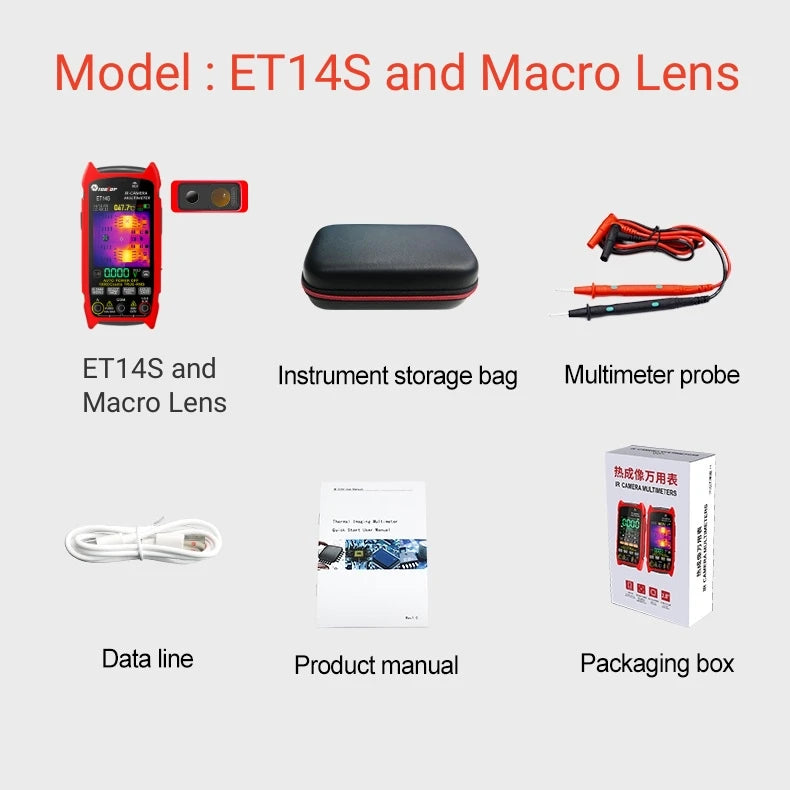

Paketliste:
1 x Wärmebildkamera-Multimeter
1 x USB-Kabel
1 x englische Bedienungsanleitung
1 x Aufbewahrungsbeutel
1 x Multimeter-Messspitze
1 x Makroobjektiv (optional)
