T3S3 Einführung

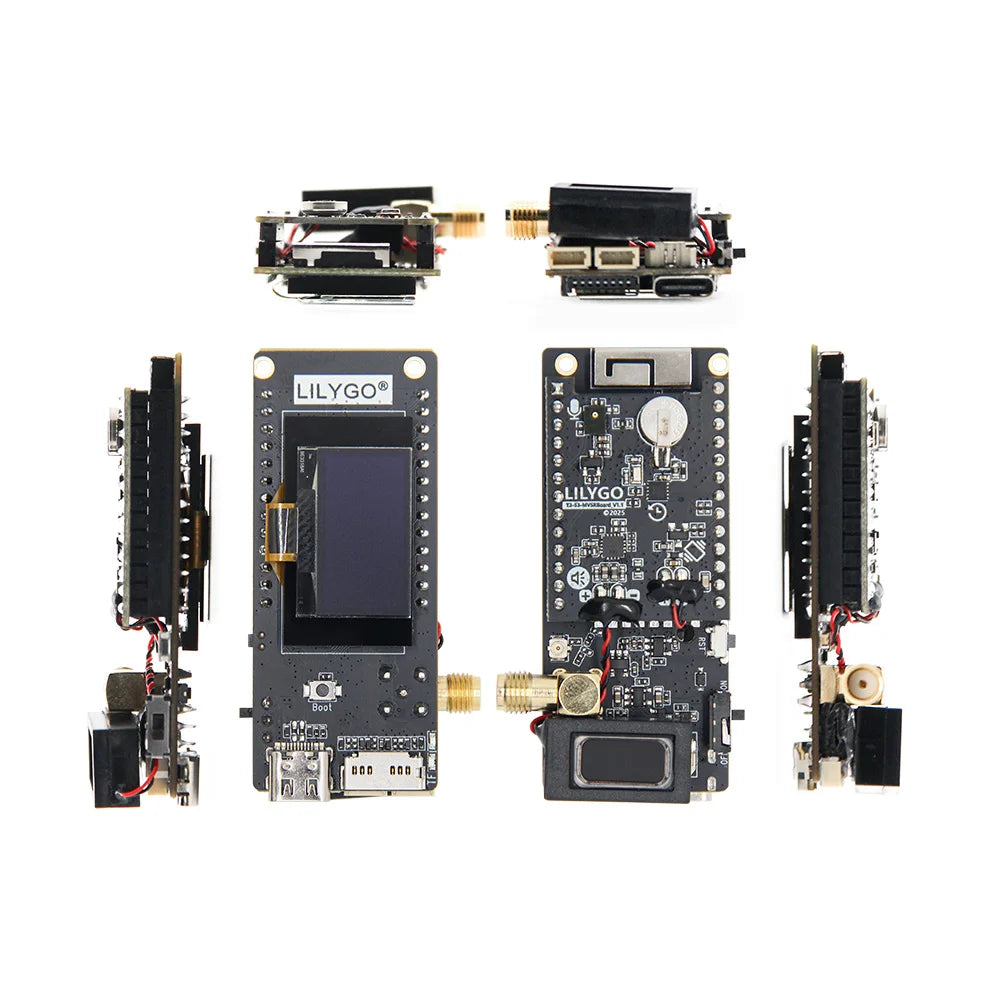

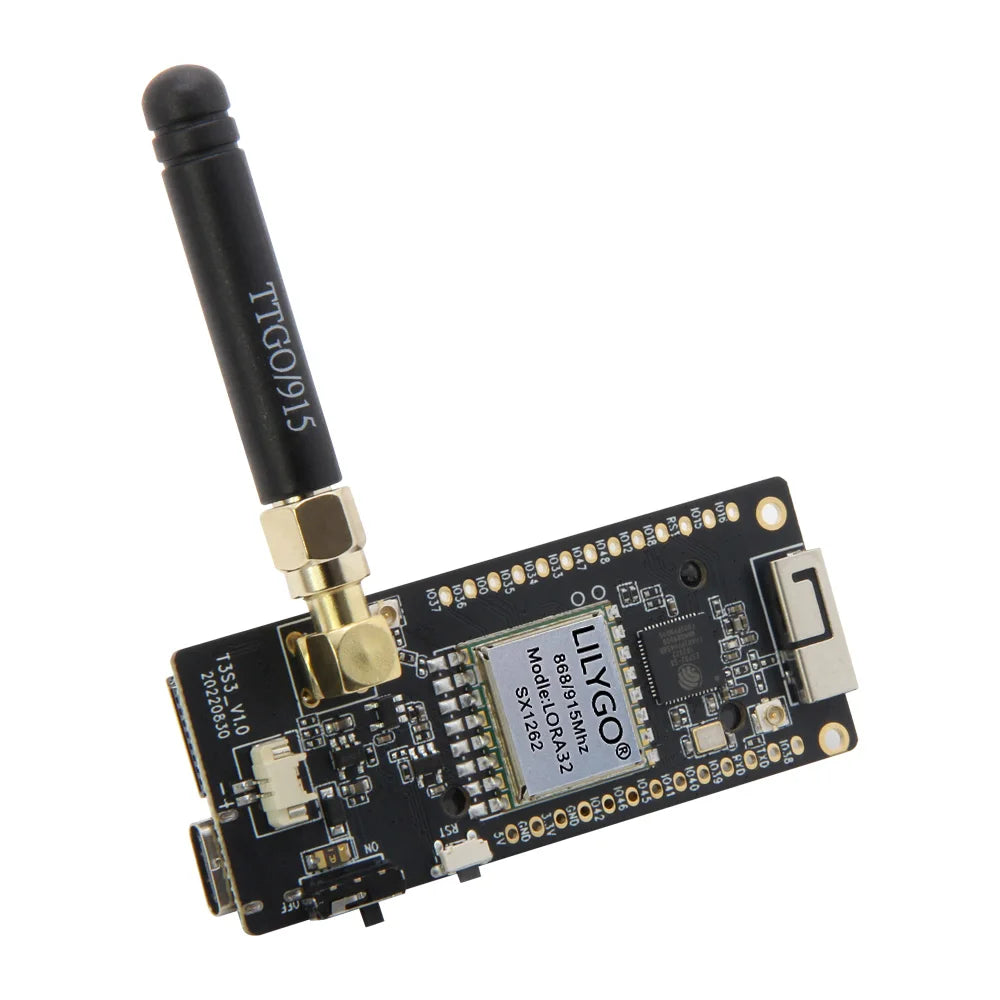

T3S3 V1.0 ist eine neue Version der LoRa-Serie (ehemals LoRa32-Serie) mit dem SX1280 LoRa-Modul, das das LoRa-2,4-GHz-Frequenzband für den weltweiten Einsatz unterstützt. Es ist außerdem mit dem ESP32-S3-Hauptsteuerchip ausgestattet und unterstützt TF-Karten.
Wichtigste Verkaufsargumente:
Leistungsstarke LoRa-Kommunikationsleistung: Ausgestattet mit dem LoRa-Modul bietet es eine hervorragende Langstreckenkommunikationsleistung und eignet sich daher für IoT-Anwendungen, die eine große Reichweite und einen geringen Stromverbrauch erfordern.
Globale Nutzbarkeit mit dem LoRa 2.4G Frequenzband: Optional gewährleistet das LoRa 2.4G Frequenzband einen stabilen Betrieb weltweit und entspricht den Spektrumvorschriften verschiedener Länder und Regionen.
Fortschrittlicher Hauptsteuerchip: Integriert mit dem ESP32-S3 Hauptsteuerchip, bietet er eine höhere Rechenleistung und zusätzliche Schnittstellenoptionen, wodurch die Flexibilität und Erweiterbarkeit des Geräts verbessert wird.
TF-Kartenunterstützung: Das Gerät unterstützt TF-Karten (microSD-Karten) zur Speichererweiterung und erleichtert so das Speichern und Verwalten von Daten. Dies ist besonders nützlich in Szenarien, die eine große Speicherkapazität erfordern.
Breites Anwendungsspektrum: Dank der großen Reichweite der LoRa-Technologie findet dieses Modul Anwendung in verschiedenen IoT-Szenarien, darunter intelligente Landwirtschaft, intelligente Städte und industrielles IoT.
LILYGO® 20. Juli 2022
|
Spezifikationen |
|
|
MCU |
ESP32S3FH4R2 |
|
Blitz |
4 MB |
|
PSRAM |
2 MB |
|
Drahtlose Konnektivität |
2,4-GHz-WLAN |
|
Bluetooth 5.0 |
|
|
Programmierplattform |
Arduino-IDE, Micropython |
|
Bordfunktionen |
|
|
Bordknopf |
Zurücksetzen + Neustart |
|
Bildschirmspezifikationen |
|||
|
Typ |
OLED |
Auflösung |
128 x 64 |
|
Fahren |
SSD1306 |
Größe |
0,96 Zoll Diagonale |
|
Schnittstelle |
I2C |
I2C-Schnittstelle |
SDA--IO18 SCL--IO17 |
|
Textfarbe |
Weiß |
Hintergrundfarbe |
Blau |
|
Sprachkommunikationskitiver (MVSRS-Version) |
|||
|
Lautsprecher |
MAX98357A |
Mikrofon |
MSM261S4030H0R |
|
Bordfunktionen |
Vibrationsmotor |
||
|
LoRa-Transceiver mit geringem Stromverbrauch |
|||
|
LoRa-Modul |
SX1280 |
SX1276 |
SX1262 |
|
Frequenzbänder |
2,4 GHz |
868/915 MHz |
868/915 MHz |
|
Hocheffiziente PA |
+12dB |
+14dBm |
+22dBm/+15dBm |
|
Niedriger RX-Strom |
9,9 mA |
9,9 mA |
4,6 mA |
|
SX1262 PIN |
|||
|
CS |
IO7 |
RST |
IO8 |
|
SCLK |
IO5 |
MOSI |
IO6 |
|
MISO |
IO3 |
DIO1 |
IO33 |
|
BESCHÄFTIGT |
IO34 |
|
|
|
SX1280 PIN |
|||
|
TX |
IO10 |
RX |
IO21 |
|
CS |
IO7 |
RST |
IO8 |
|
SCLK |
IO5 |
MOSI |
IO6 |
|
MISO |
IO3 |
DIO1 |
IO9 |
|
BESCHÄFTIGT |
IO3 |
||
ℹ️Produktinformationen
-
In unserem GitHub-Repository finden Sie Beispielcode und detailliertere Informationen zu diesem Board.
technische Unterstützung
-
Besuchen Sie unsere GitHub-Community, posten Sie eine Beschreibung des Problems und unsere Ingenieure werden Ihnen direkt helfen.

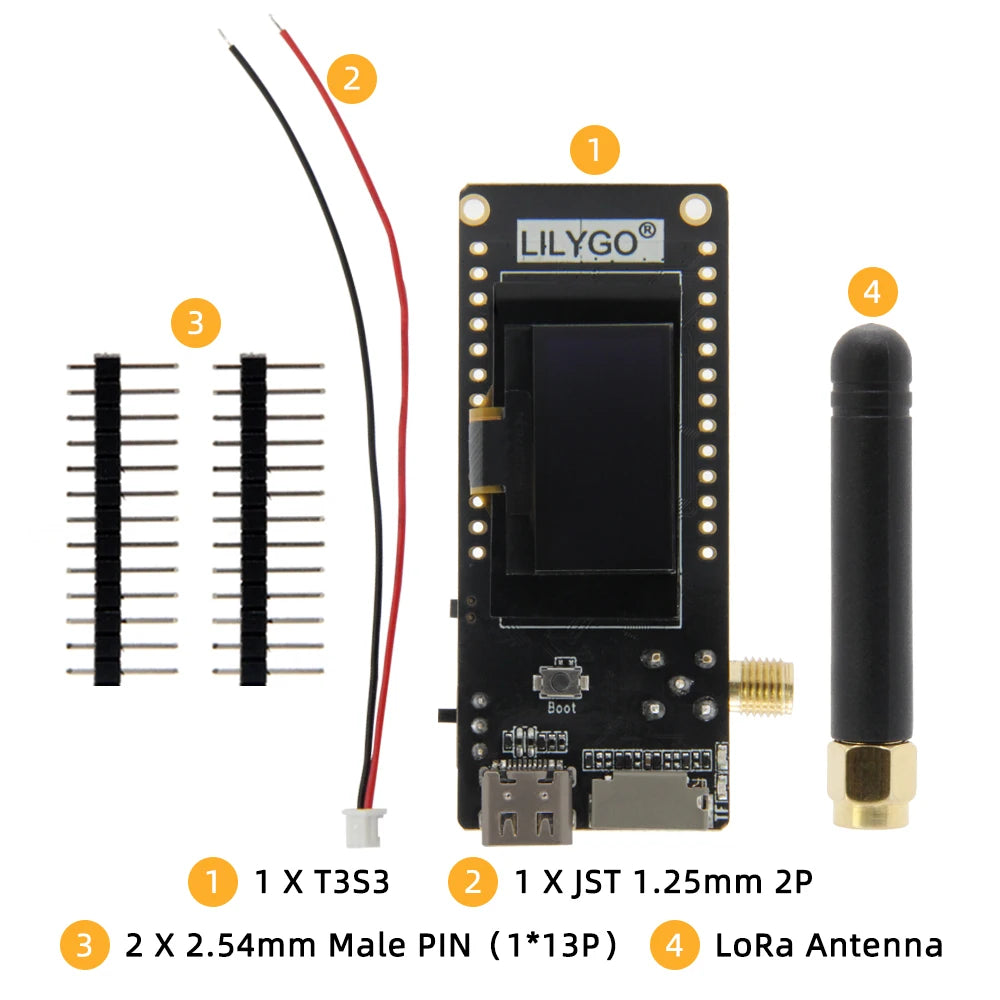

Was ist in der Box?
-
1 x T3S3
-
2 x 2,54 mm Steckerstift (1 x 13-polig)
-
1 x Batteriekabel
-
1 x LoRa-Antenne
️Wärmer Hinweis
Es wird empfohlen, die Ausgangsleistung des SX1280-Chips bei Verwendung des SX1280-PA-Moduls auf 2-5 dBm zu begrenzen, um sicherzustellen, dass das gesamte Modul eine Ausgangsleistung von 20 dBm liefert.
Wenn die Ausgangsleistung des SX1280-Chips höher als 5 dBm ist, überschreitet sie die maximal zulässige Eingangsleistung für den FEM-Chip und verursacht Schäden.
Wenn die Ausgangsleistung jedoch unter 2 dBm liegt, beträgt die Ausgangsleistung des Moduls dennoch maximal 20 dBm.
Daher muss die Ausgangsleistungseinstellung des SX1280-Chips sorgfältig kontrolliert werden und darf 2-5 dBm nicht überschreiten, um eine Beschädigung des FEM-Chips zu vermeiden.
Durch Einstellen der Ausgangsleistung auf 3 dBm wird eine Ausgangsleistung von 20 dBm sichergestellt.
