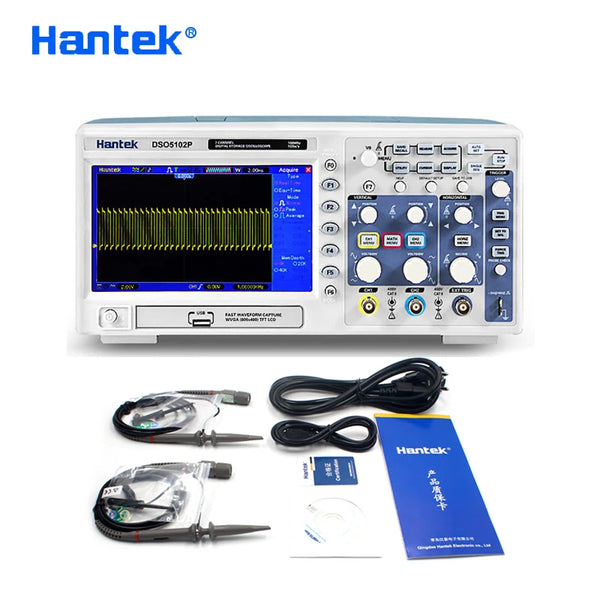

Hantek DSO5202P DSO5102P DSO5072P Digital-Speicheroszilloskop 2-Kanal 70 MHz-200 MHz Bandbreite 1 GSa/S 40 K TFT USB-Speicher

Modell

DSO5202P

DSO5102P

DSO5072P

Bandbreite

200 MHz

100 MHz

70 MHz

Kanal

2

Echtzeitprobe

1GSa/s

Äquivalente Stichprobe

25 GSa/s

Speichertiefe

40K

Anstiegszeit

1,7 ns

3,5 ns

5 ns

Zeitbasisgenauigkeit

50 ppm

Zeitbasisbereich

2 ns/div – 40 s/div

4 ns/div – 40 s/div

Eingangsimpedanz

1 Mio.

VOLT/DIV-Bereich

2 mV/div -5 V/div

A/D-Wandler

8 Bit

Positionsbereich

50 V (5 V/div), 40 V (2 V/div - 500 mV/div),
2 V (200 mV/div – 50 mV/div), 400 mV (20 mV/div – 2 mV/div)

DC-VerstärkungsgenauigkeitDC-VerstärkungsgenauigkeitDC-VerstärkungsgenauigkeitDC-Verstärkungsgenauigkeit

3 % für den normalen oder durchschnittlichen Erfassungsmodus, 5 V/Div bis 10 mV/Div; 3 % für den normalen oder durchschnittlichen Erfassungsmodus, 5 V/Div bis 10 mV/Div;
4 % für den normalen oder durchschnittlichen Erfassungsmodus, 5 mV/div bis 2 mV/div

BandbreitenlimitBandbreitenlimitBandbreitenlimitBandbreitenlimit

20 MHz

Triggertypen

Kante, Video, Puls, Steigung, Über die Zeit, Alternativ

Triggerquelle

CH1, CH2, EXT, EXT/5, AC-Leitung

Mathe

+,-,x,÷,FFT

Cursormessung

Spannungsunterschied zwischen den Cursorn: V;
Zeitunterschied zwischen Cursorn: T;
Kehrwert von T in Hertz (1/T);

Automatische Messung

Frequenz, Periode, Mittelwert, Pk-Pk, Zyklischer RMS, Minimum, Maximum, Anstiegszeit, Abfallzeit, +Pulsbreite, -Pulsbreite, Delay1-2Rise, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Überschwingen, Vorschwingen, Vorschwingen, Vorschwingen-Mittelwert, Vorschwingen-RMS, FOVShoot, RPREShoot, BWIDTH, FRF

Anzeige

7" TFT 16K Farb-LCD, 800 x 480 Punkte

Größe

313 mm x 108 mm x 142 mm

Gewicht

2,08 kg

Standardsonde

PP200x2

PP150X2

PP80X2
