Hantek CC-65 CC-650 CC-800 Stromzangen-Oszilloskop-Sonde für 6022BE 1008C AC/DC mit BNC-Stecker 1A-800A

Verkaufspreis
$75.41
Normaler Preis
$86.29
Du sparst
$10.88 (13%)

Die Preise verstehen sich inklusive Mehrwertsteuer und ggf. anfallender Abgaben.

Farbe:CC-65
Versand ab:Standard
Auf Lager, normalerweise versandfertig in 2–3 Werktagen.

Produktübersicht

Die Hantek CC-65 CC-650 CC-800 Stromzangen-Oszilloskopsonde für 6022BE 1008C AC/DC ist ein digitales Oszilloskop, das zur Überprüfung von Wellenformen, zum Debuggen von Signalen und zur Validierung des Schaltungsbetriebs ausgewählt wurde. Es eignet sich für Elektronikreparaturtechniker, Laboranwender und Embedded-Entwickler, die praktische Elektronik-Hardware für zuverlässige Projektarbeiten benötigen.

Optimal geeignet für

  • Überprüfung von Wellenformen, Debuggen von Signalen und Validierung des Schaltungsbetriebs
  • Prüfleitungen, Sonden und Arbeitsabläufe in der Laborelektronik
  • Elektronikprüfung, Reparatur, Prototypenentwicklung und Maker-Workflows

FAQ

Für wen ist dieses Produkt geeignet? Es ist für Elektronikreparaturtechniker, Laboranwender und Embedded-Entwickler gedacht.

Was sollte ich vor dem Kauf prüfen? Überprüfen Sie die Produktoptionen, Spezifikationen, das mitgelieferte Zubehör und die Kompatibilitätsdetails auf dieser Seite.

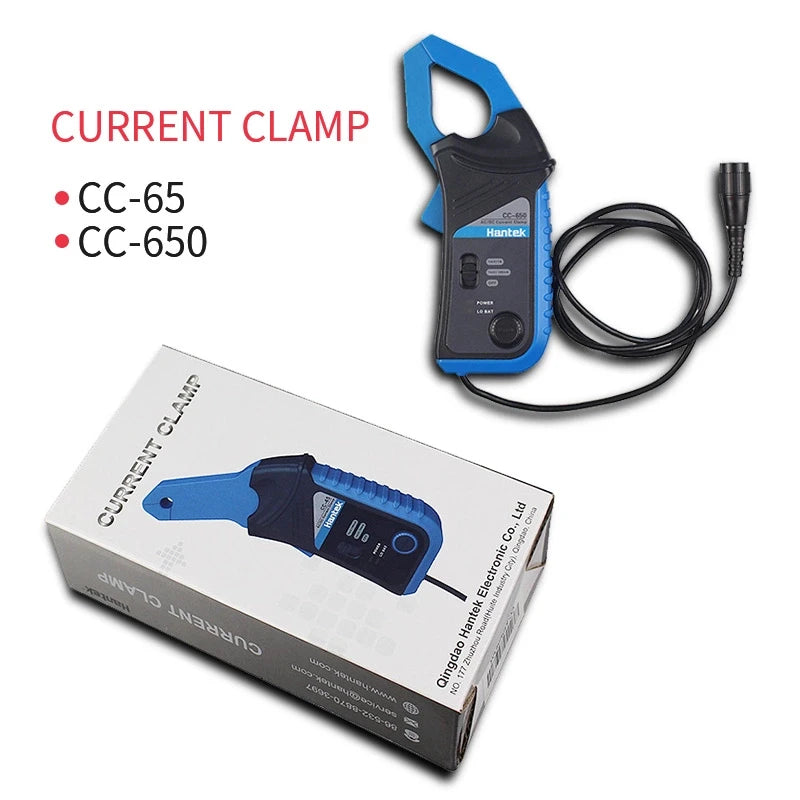

Hantek Oszilloskop AC/DC Stromzangenmesskopf CC-65 CC-650 CC-800 20KHz/400Hz Bandbreite 1mV/10mA 65A/650A mit BNC-Stecker

AC/DC-Stromzange CC-65

AC/DC-Stromzange, 20kHz Bandbreite, 1mV/10mA, 65A; Sie ist ein Wandler, der Ihrem Multimeter die Messung von Stromdaten ermöglicht und Ihrem Oszilloskop die Messung von Stromwellenformen erlaubt. Lieferung mit Spiralkabel mit geradem Bananenstecker oder BNC-Stecker.

Merkmal
AC/DC-Frequenzbereich: Bis zu 20 kHz
Effektiver Messbereich: 20mA bis 65A DC
Es ist ein Wandler, der Ihrem Multimeter die Messung von Stromdaten ermöglicht und Ihrem Oszilloskop die Messung von Stromwellenformen erlaubt.
Sein Stromwandler besteht aus Permalloy und Hall-Element, die den AC- oder DC-Strom linear in eine AC- oder DC-Stromspannung umwandeln. Und wenn Sie ihn über einen BNC-Anschluss an ein Oszilloskop anschließen, können Sie die Stromwellenformen beobachten; wenn Sie ihn über einen Bananenstecker an ein Multimeter anschließen, können Sie die Stromdaten erhalten.

Anwendung
Messung und Fehleranalyse von Stromkreisen;
Motorantrieb von Frequenzumrichtern (oder anderer Elektronik) Messung;
Messung von Leistungselektronikgeräten.

Spezifikation

DCARange

1mV/10mA

±(1,5%±5mA)10mA-20A

1mV/100mA

±(2%±20mA)100mA-40A;

±(4%±0,3A)40A-65A

ACARange

1mV/10mA

±(2%±30mA)100mA-10A(40Hz-2KHz);

±(4%±30mA)100mA-10A(2KHz-10KHz);

±(6%±30mA)100mA-10A(10KHz-20KHz);

±(8%±30mA)10A-15A(40Hz-20KHz)

1mV/100mA

±(2%±30mA)200mA-40A(40Hz-1KHz);

±(4%±30mA)200mA-40A(1KHz-2KHz);

±(6%±30mA)200mA-40A(2KHz-5KHz);

±(8%±0,3A)40A-65A(40Hz-20KHz)

CapturedConductorSize

9mmmaximum

LowBatteryIndictor

redLEDlighting

OperatingTemperature

0 deg to50 deg 70%R.H.

StorageTemperature

-20 deg to+70 deg ,80%R.H.

BatteryType

9VDC,NEDA1604,6F22,0006P

BatteryLife

100hourstypicalwithalkaline

Weight

250gmtypical

Dimensions

195mm(H)x70mm(W)x33mm(D)

Output

SuppliedwithcoilcablewithstraightbananaplugorBNCplug.

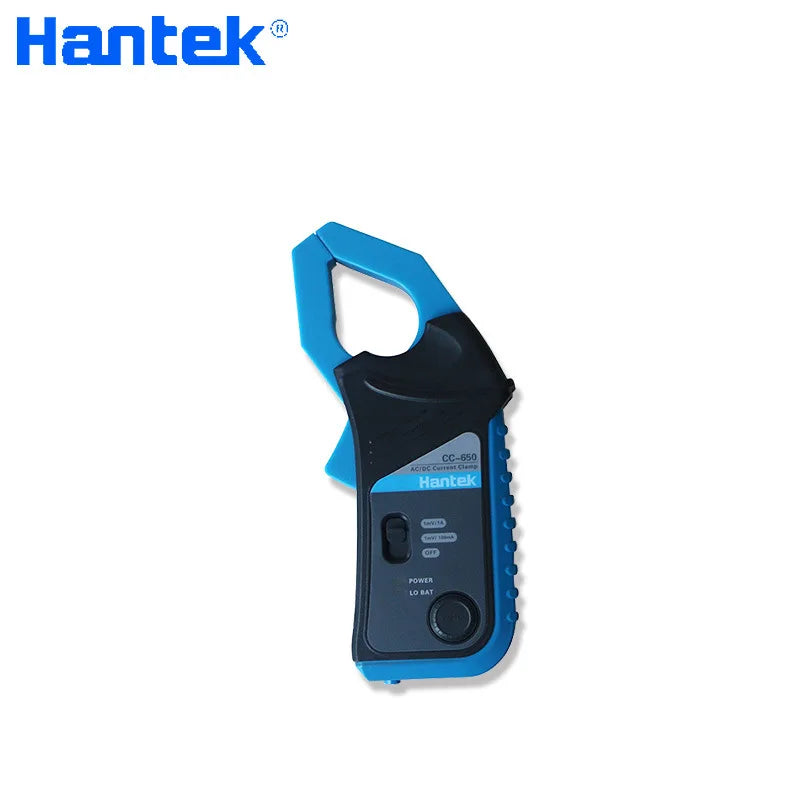

AC/DC-Stromzange CC-650AC/DC-Stromzange CC-650

AC/DC-Stromzange, 400Hz Bandbreite, 1mV/10mA, 650A; Sie ist ein Wandler, der Ihrem Multimeter die Messung von Stromdaten ermöglicht und Ihrem Oszilloskop die Messung von Stromwellenformen erlaubt.

Merkmal
AC/DC-Frequenzbereich: Bis zu 400Hz
Effektiver Messbereich: 20mA bis 650A DCEffektiver Messbereich: 20mA bis 650A DC
Es ist ein Wandler, der Ihrem Multimeter die Messung von Stromdaten ermöglicht und Ihrem Oszilloskop die Messung von Stromwellenformen erlaubt.Es ist ein Wandler, der Ihrem Multimeter die Messung von Stromdaten ermöglicht und Ihrem Oszilloskop die Messung von Stromwellenformen erlaubt.Es ist ein Wandler, der Ihrem Multimeter die Messung von Stromdaten ermöglicht und Ihrem Oszilloskop die Messung von Stromwellenformen erlaubt.Es ist ein Wandler, der Ihrem Multimeter die Messung von Stromdaten ermöglicht und Ihrem Oszilloskop die Messung von Stromwellenformen erlaubt.Es ist ein Wandler, der Ihrem Multimeter die Messung von Stromdaten ermöglicht und Ihrem Oszilloskop die Messung von Stromwellenformen erlaubt.Es ist ein Wandler, der Ihrem Multimeter die Messung von Stromdaten ermöglicht und Ihrem Oszilloskop die Messung von Stromwellenformen erlaubt.Es ist ein Wandler, der Ihrem Multimeter die Messung von Stromdaten ermöglicht und Ihrem Oszilloskop die Messung von Stromwellenformen erlaubt.Es ist ein Wandler, der Ihrem Multimeter die Messung von Stromdaten ermöglicht und Ihrem Oszilloskop die Messung von Stromwellenformen erlaubt.
Sein Stromwandler besteht aus Permalloy und Hall-Element, die den AC- oder DC-Strom linear in eine AC- oder DC-Stromspannung umwandeln. Und wenn Sie ihn über einen BNC-Anschluss an ein Oszilloskop anschließen, können Sie die Stromwellenformen beobachten; wenn Sie ihn über einen Bananenstecker an ein Multimeter anschließen, können Sie die Stromdaten erhalten.

AnwendungAnwendung
Messung und Fehleranalyse von Stromkreisen;Messung und Fehleranalyse von Stromkreisen;
Motorantrieb von Frequenzumrichtern (oder anderer Elektronik) Messung;
Messung von Leistungselektronikgeräten.

Die Fabrik hat das Aussehen von CC65 aktualisiert. Die aktuellen Produktbilder sind in der folgenden Abbildung dargestellt, aber die Beschriftungen haben sich geändert. Andere Messdaten und Ergebnisse sind die gleichen wie beim alten Modell.10mV/A=10mV/1000mA=1mV/100mA
