HamGeek DSP-01 SDR-Radioempfänger, DSP-Digitaldemodulation, CW/AM/SSB/FM/WFM mit 4,3-Zoll-IPS-LCD
Aufmerksamkeit:
Dieses Produkt ist weder ein Instrument noch ein professionelles Funkgerät. Im Vergleich zu den beiden erstgenannten ist die Empfangsleistung etwas schlechter. Mit Ihrer Bestellung bestätigen Sie, dass Sie die technische Umsetzung und die Funktionseinschränkungen dieses Produkts kennen und möglicherweise gewisse Risiken eingehen. Beispielsweise können Rücksendungen und Umtausch aufgrund von Produkten, die Ihre Erwartungen nicht erfüllen, risikobehaftet sein.
-Diese offizielle Firmware wird nicht mehr aktualisiert. Wir haben bereits die neueste Firmware geflasht

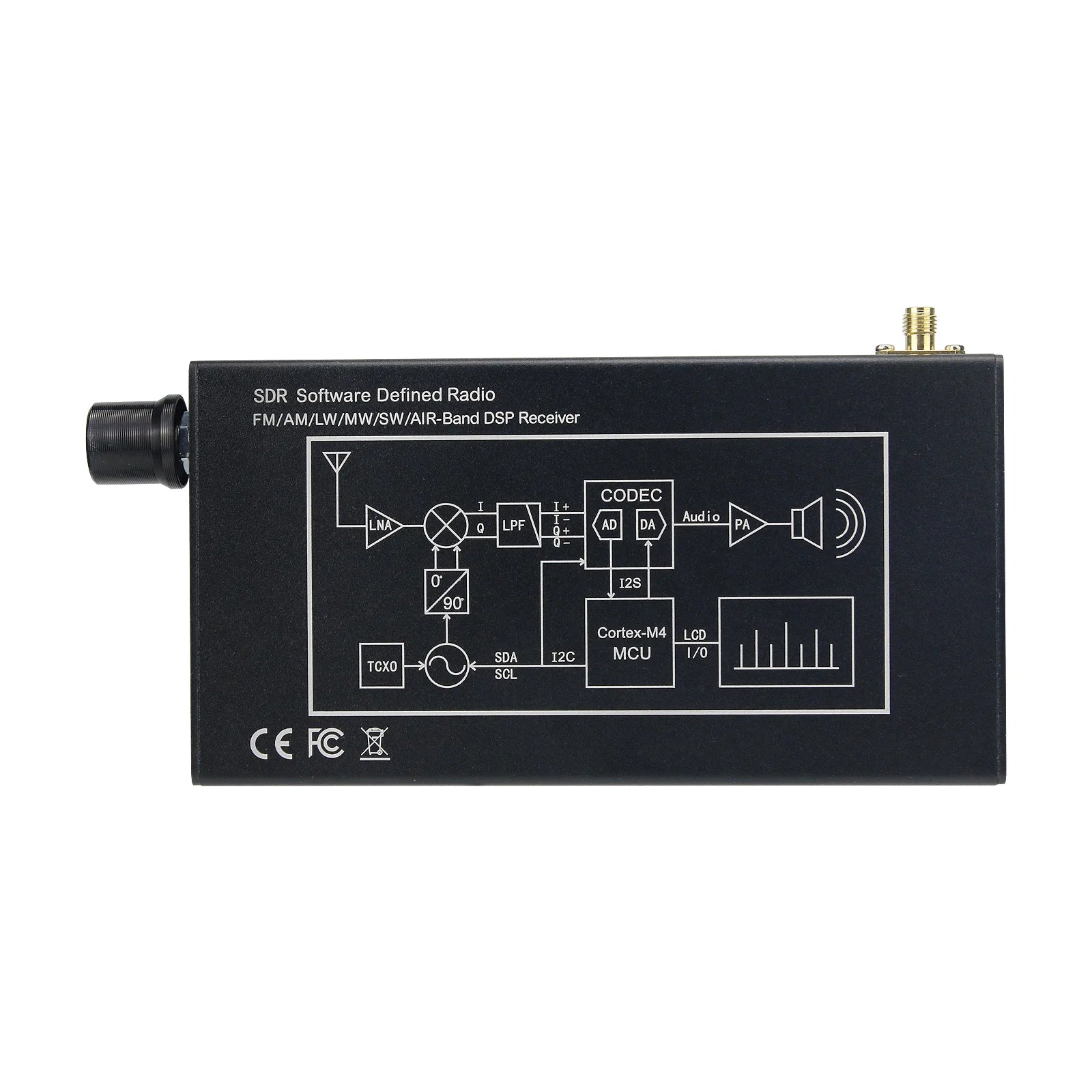

Dieses Produkt realisiert Frequenzmischung basierend auf der Tayloe-Quadraturproduktdetektor-Methode. Der Taktgenerator Si5351 erzeugt zwei Quadratur-Rechtecksignale mit variabler Frequenz als Anregung und realisiert einen extrem rauscharmen ZIF-Zero-IF-Empfänger. Das nach der Mischung erhaltene IQ-Signal wird an den CODEC-Codec ausgegeben und von der MCU erfasst. Der DSP-Algorithmus in der MCU übernimmt die Demodulation und Anzeige des Signals.
Tayloe-Mixer-Referenzen:
Ultra-rauscharmer, leistungsstarker Quadraturproduktdetektor und Vorverstärker mit Null-ZF
http://www.norcalqrp.org/files/Tayloe_mixer_x3a.pdf
Beschreibung:

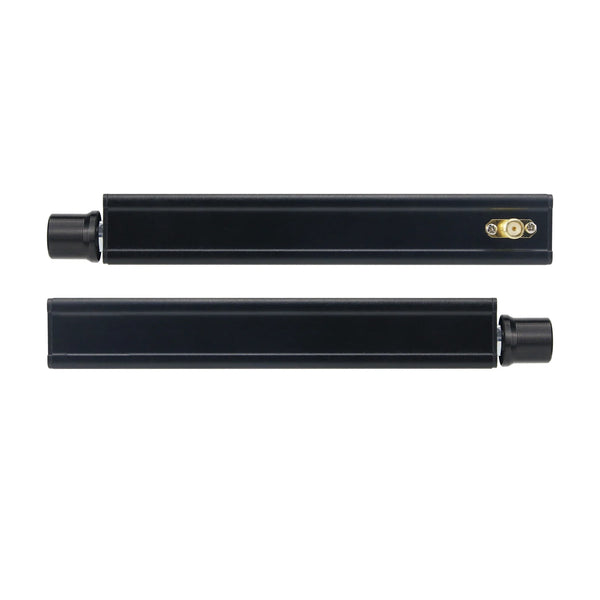

Das HamGeek DSP-01 ist ein digitales DSP-Demodulationsradio mit SDR-Architektur. Es verfügt über ein 192-kHz-Spektrogramm und eine Wasserfallanzeige. Mit 16-Bit-Abtastung ist es ein hochdynamischer Empfänger mit Demodulationsfunktionen für CW, AM, SSB und FM. Das Gerät verfügt über ein CNC-gefrästes Gehäuse aus Aluminiumlegierung mit einem 4,3-Zoll-IPS-LCD-Display mit hoher Helligkeit und einer Auflösung von 800 x 480 Pixeln. Das kompakte Gehäuse ist kompakt.
Nehmen Sie es sofort mit nach draußen, genießen Sie die Naturlandschaft und den Radiospaß jederzeit und überall!
Basisparameter:
- Anzeigetechnologie: 4,3" IPS 800 x 480; DC-Dimming-helles LCD
- Steuerungsmethode: resistiver Touchscreen + Drehgeber
Frequenzbereich: 100k~149MHz
- Arbeitsmodus: CW, AM, SSB (LSB/USB), WFM, FM-Stereoübertragung (erfordert Kopfhörer)
Schrittfrequenz: 1 Hz/10 Hz/100 Hz/1 kHz/10 kHz/100 kHz/1 MHz/10 MHz
- Spektrale Bandbreite: 192 kHz, 128 kHz, 64 kHz, FFT-Echtzeit-Spektrumanzeige
- Antennenschnittstelle: BNC-Stecker, Eingangsimpedanz 50Ω, maximale Eingangsleistung -20dBm
Referenzkristall: TCXO 26 MHz ±0,5 ppm
- Audioschnittstelle: unterstützt normale 3,5-mm-Kopfhörer und Kopfhörer mit CTIA-Schnittstelle (American Standard)
Lautsprecherleistung: maximal 3 W, 4 Ω Multimedia-Lautsprecher
Ladeanschluss: USB Typ C, 5,0 V/2 A
- Stromaufnahme: ca. 250mA bei 5V
- Akkukapazität: 5000 mAh/3,7 V, 18,5 Wh, Lithium-Akku
- Nutzungsdauer: ca. 10-12 Stunden, abhängig von Lautstärke und Helligkeit
- Kanalspeicherung: Voreingestellte 99 Kanäle, chinesischer Sendername, Senderfrequenz und Demodulationsmodus
- Abmessungen (ohne Vorsprünge): 136 x 74 x 22 mm/5,4 x 2,9 x 0,9 Zoll (L x B x H)
Gewicht der Haupteinheit: ca. 310 g
Empfängerparameter:
- Verstärkung des HF-Frontend-Leistungsverstärkers: fest 20 dB
Schaltungstyp: Zero-IF ZIF
Seitenbandunterdrückung: ≥55dB
Liste der Steuerparameter anzeigen:
12 optionale Parameter für den Encoder:
1. Kanalauswahl: 1-99
2. Frequenzeinstellung: 100k-149MHz, Mindestschritt 1Hz
3. Lautsprecherlautstärke (SPK): 0 ~ 35 dB, Schrittweite 1 dB, AUS ist geschlossen
4. Kopfhörerlautstärke (OHR): 0 ~ 35 dB, Schritt 1 dB, AUS ist geschlossen
5. Demodulationsmodus: CW, LSB, USB, AM, WFM, STE (FM-Stereoübertragung), I/Q
6. AGC-Einstellungen: AUS, LANGSAM, MITTEL, SCHNELL
7. Referenzpegel (REF): -99 bis 99dB einstellbar
8. Helligkeit der Hintergrundbeleuchtung (LCD): 1 % ~ 99 % einstellbar
9. IF GAIN: -12 bis 67 dB, Schrittweite 1 dB
10. Spektrum-Stil-Einstellung: Wechseln Sie zur Anzeige von grüner Füllung, grüner Linie, blauer Füllung und weißer Linie
11. Spektrumbandbreiteneinstellung: Schalter zur Anzeige des HF-Spektrums (192 kHz, 128 kHz, 64 kHz) und des Audiospektrums (64 kHz)
12. Wasserfalldiagramm-Einstellung: Wechseln Sie zur Anzeige des Wasserfalldiagramms und des Zeitbereichs-Wellenformdiagramms (1-fache, 8-fache, 64-fache Amplitude).
5 Parameter, die vom Encoder nicht ausgewählt werden können:
A. Batteriestandsanzeige
B. Datums- und Uhrzeiteinstellungen
C. Senderinformationsanzeige: voreingestellter Sendername
D. Anzeige der aktuellen Spektrumbandbreite
E. Leistungsanzeige (POWER) Echtzeitanzeige der Eingangsleistung des Antennenanschlusses
Vorsichtsmaßnahmen:
1. Es verwendet SDR-Architektur. Wenn sich in Ihrer Nähe ein starker Sender befindet, kann es zu einem Tandem-/Spiegelsender-Phänomen kommen. Bitte beachten Sie.
2. Die Eingangsimpedanz der Antennenschnittstelle beträgt 50 Ω. Für Mittelwellenradio wird der Anschluss einer speziellen Mittelwellen-Rahmenantenne für einen besseren Höreffekt empfohlen.
3. Achten Sie vor der Verwendung des Kopfhörers zum Hören auf die Lautstärkeeinstellung des Kopfhörers (EAR), um Beschwerden durch zu hohe Lautstärke zu vermeiden.
Packliste:
- 1 x HamGeek DSP-01 Radio
1 x USB Typ C Datenkabel
1 x BNC-Teleskopantenne
1 x Touchscreen-Stift
1 x Benutzerhandbuch
Firmware-Upgrade:
Es unterstützt nachfolgende Firmware-Upgrades durch Benutzer und das Firmware-Upgrade muss zuerst in den Wechseldatenträgermodus wechseln.
1. Verbinden Sie das Radio über ein TYPE-C-Datenkabel mit dem Computer und schalten Sie das Radio ein, während Sie den Encoder gedrückt halten.
2. Das Gerät wechselt in den Wechseldatenträgermodus und wird auf dem Computer als 1 MB großer Wechseldatenträger angezeigt.
3. Kopieren Sie die neueste Firmware auf diesen Wechseldatenträger und starten Sie den Computer neu, um das Firmware-Upgrade automatisch abzuschließen.
