Hinweis: Es handelt sich um einen Bausatz, nicht um ein fertig montiertes Produkt.
Link zum Herunterladen der Informationen: www77.zippyshare.com/v/E55KSgcn/file.html
Beschreibung:
Die Spannung dieser Schaltung kann von 0 V bis 3 mA eingestellt werden, der Ausgangsstrom ist stufenlos von 2 bis 3 A einstellbar. Bei Überschreitung des zulässigen Stroms (einschließlich Kurzschluss) greift die Schutzschaltung sofort ein und verhindert so Schäden an Geräten. Diese Schaltung ist ein unverzichtbarer Helfer in der Elektronikentwicklung. Sie schreckt vor nichts zurück! Wie viele andere Entwickler von Audioschaltungen kennen auch Sie das Problem: Unterschiedliche Betriebsspannungen und Schaltungen können zu Problemen führen. Diese Schaltung kann auch in Reihe geschaltet und als duales Netzteil verwendet werden, um verschiedenste Anwendungsbereiche abzudecken.
Besonderheit:
Eingangsspannung: 24 V Wechselstrom
Eingangsstrom: maximal 3 A
Ausgangsspannung: 0 bis 30 V, stufenlos einstellbar
Ausgangsstrom: 2 mA – 3 A, stufenlos einstellbar
Restwelligkeit der Ausgangsspannung: minimal 0,01 %
Alle Elemente sind gerade eingesetzt, was die Sache vereinfacht; es handelt sich lediglich um einstellbare Komponenten (die zur Einstellung der Spannung von 0 V verwendet werden).
LED-Anzeige für Überstrom am Ausgang; bei Überschreitung des eingestellten Stromwerts schaltet die Schutzschaltung ein; LED-Beleuchtung, Überlast- und Kurzschlussschutz. Minimaler Strom (2 mA) unter den messbaren LEDs und der Zenerdiode.
Beachten:
Die Stromerzeugung gehört zu einem Hochspannungs-Hochstromkreis. Bitte gehen Sie daher äußerst vorsichtig vor, da es sonst zu Gefahren für Ihre persönliche Sicherheit kommen kann.
Lieferinhalt:

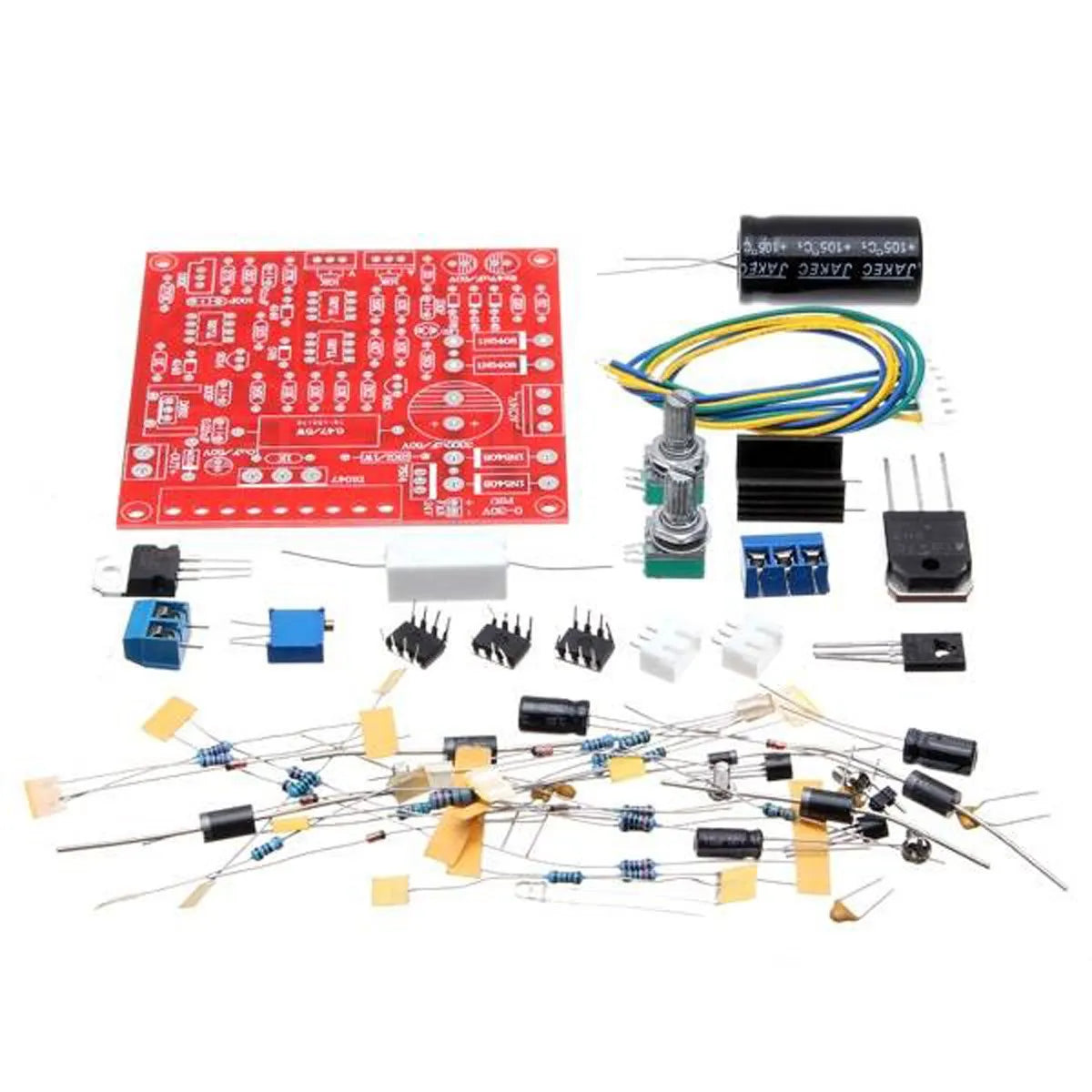

1x Einstellbares Gleichstromnetzteil-DIY-Kit
