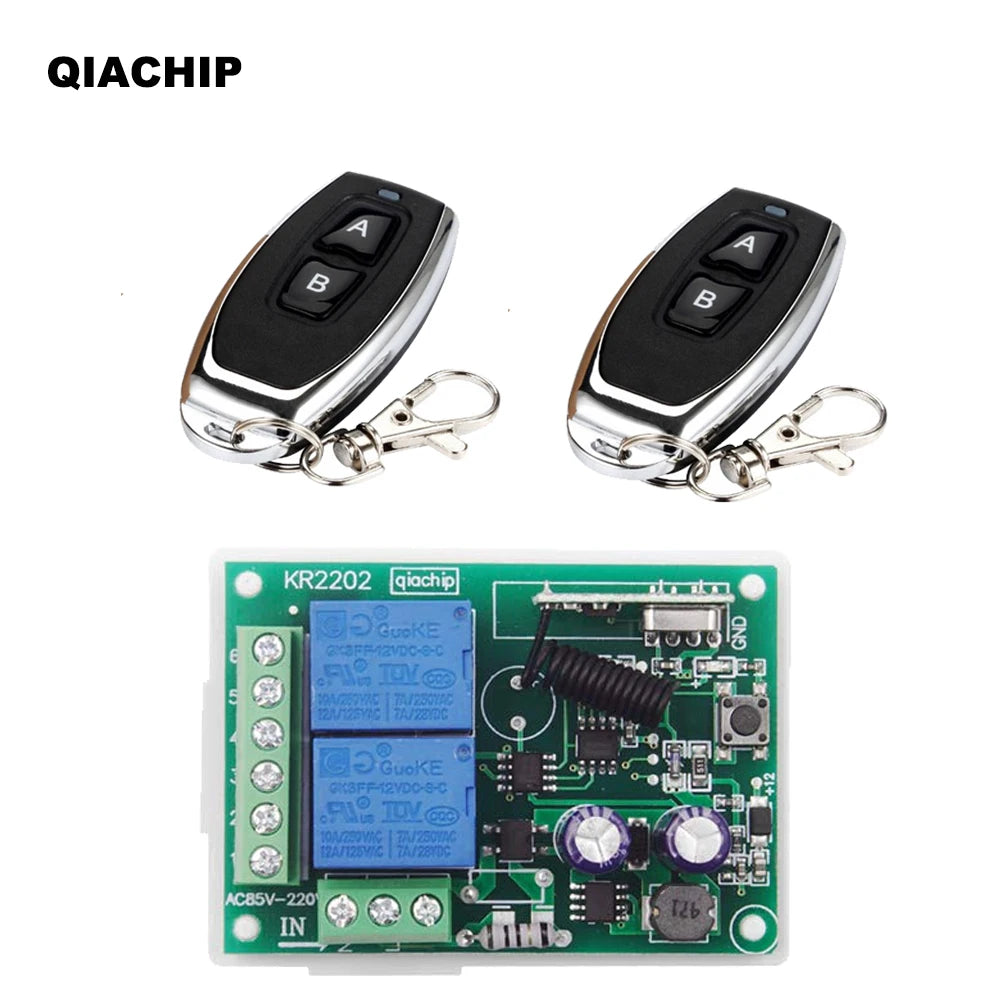

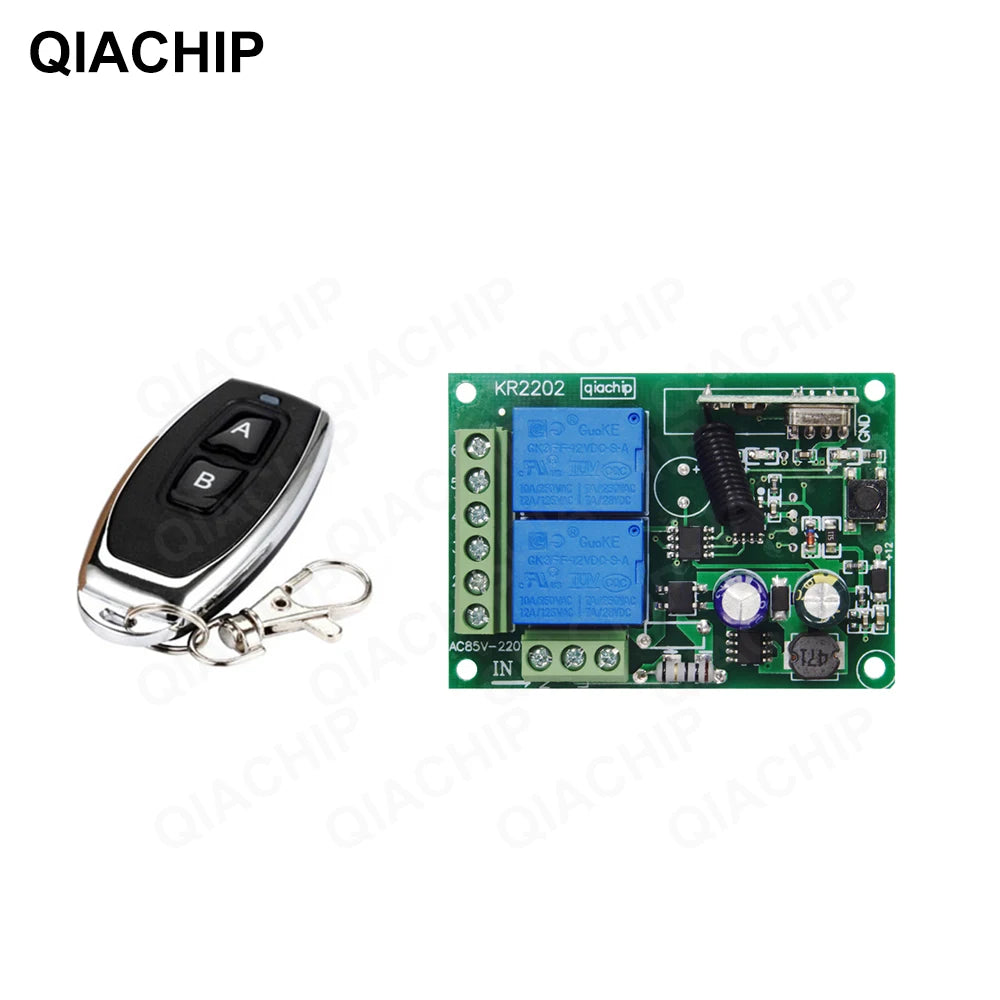

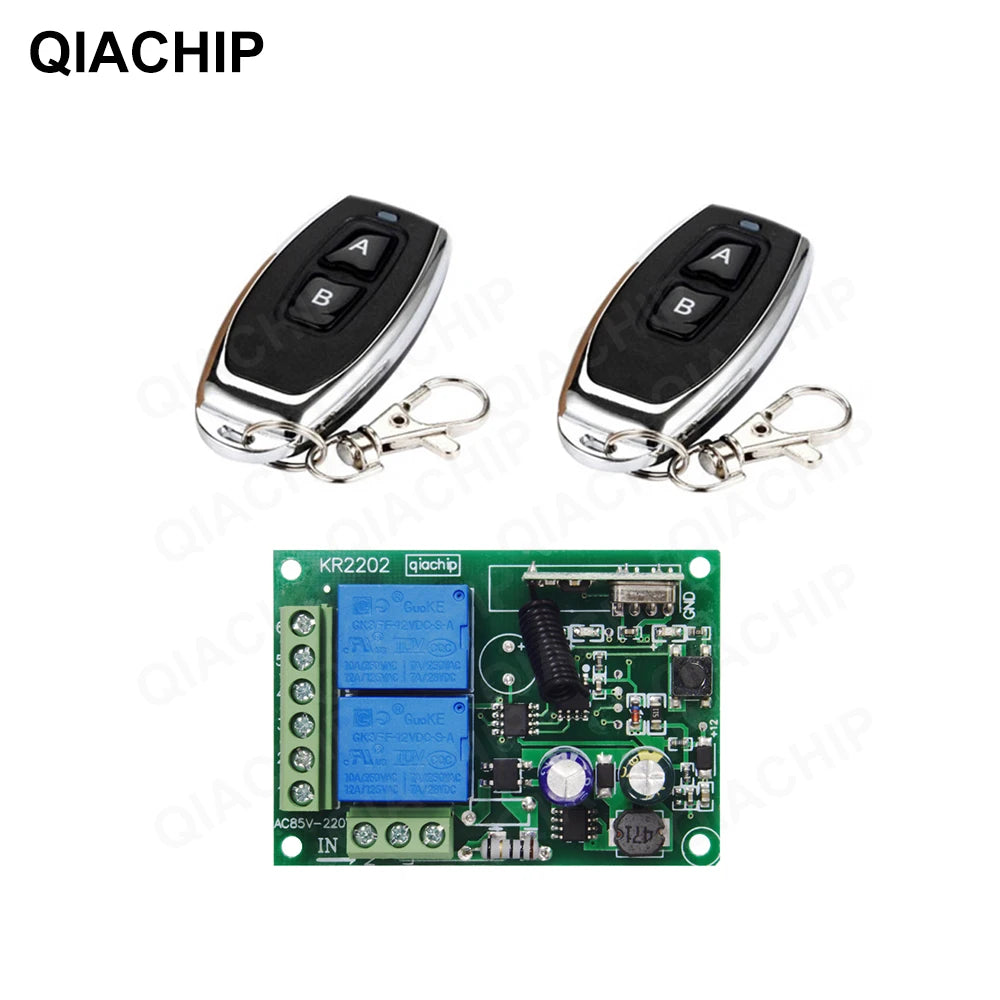

Беспроводной пульт дистанционного управления RF 433 МГц, реле, 220 В, 2 канала, приемник и передатчик для гаражных ворот, штор.

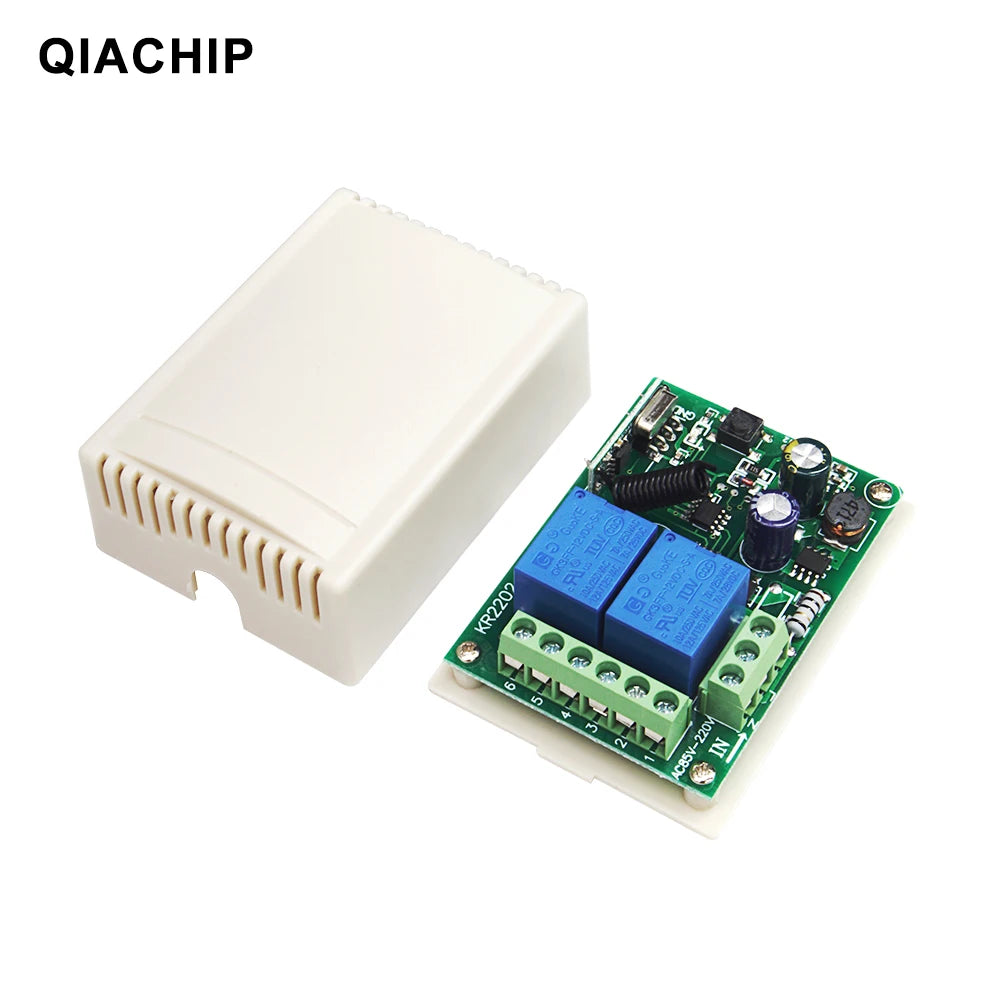

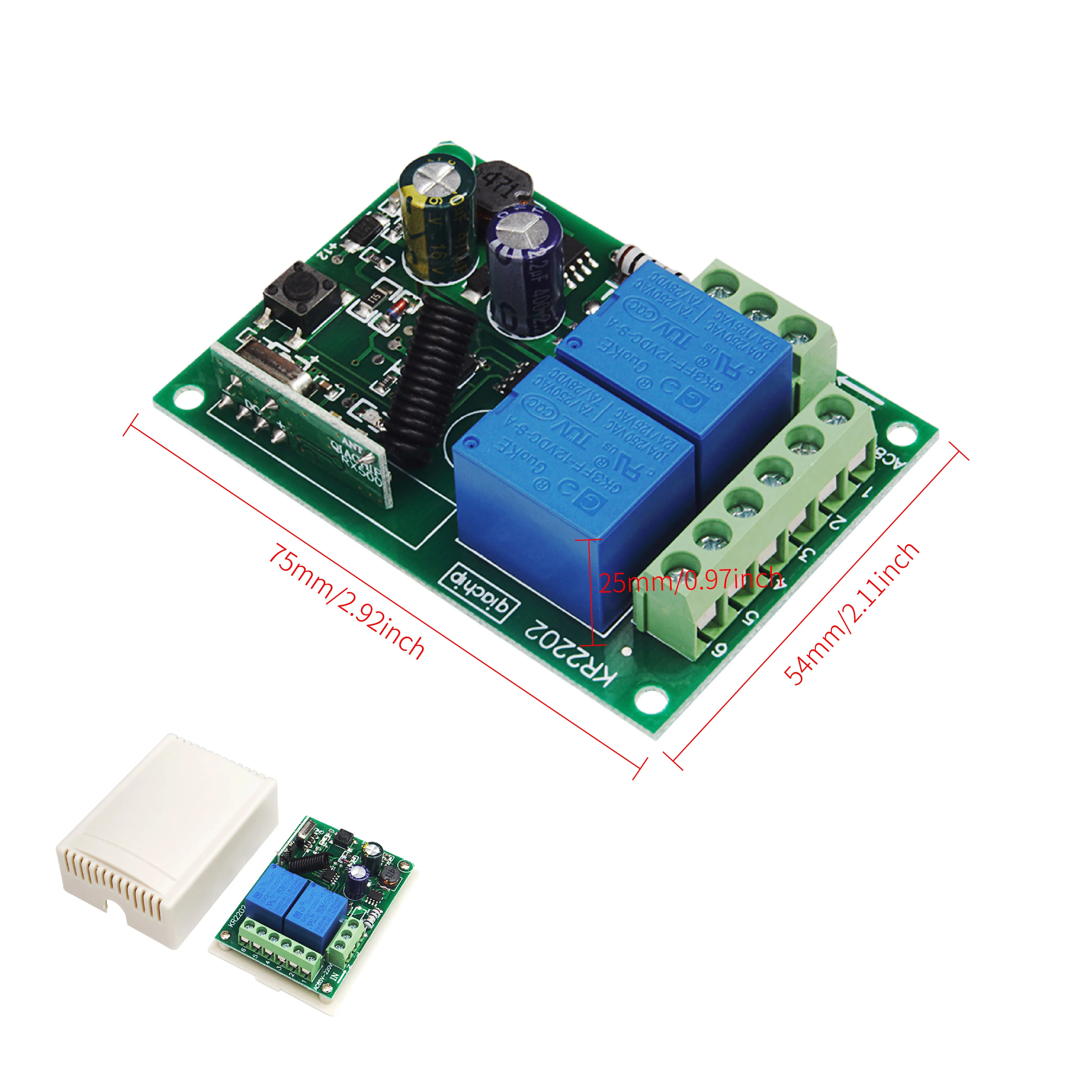

Технические характеристики приемника: Номер модели: KR2202-4
Входное напряжение: 220 В
Рабочий ток: 10 А
Максимальная потребляемая мощность: 1100 Вт x 2
Частота: 433 МГц
Поддерживаемый формат кодирования: EV1527

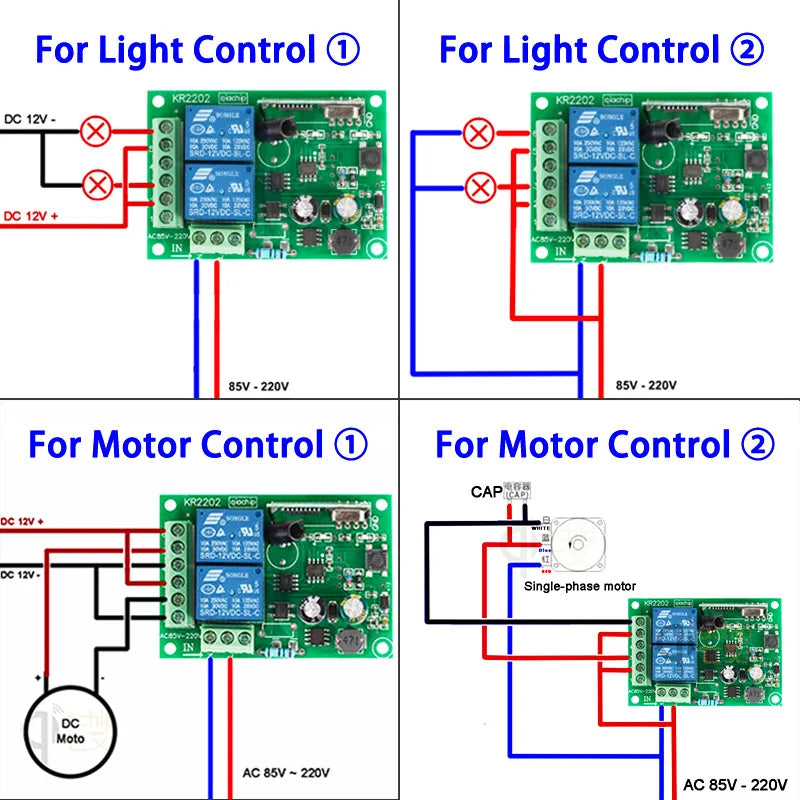

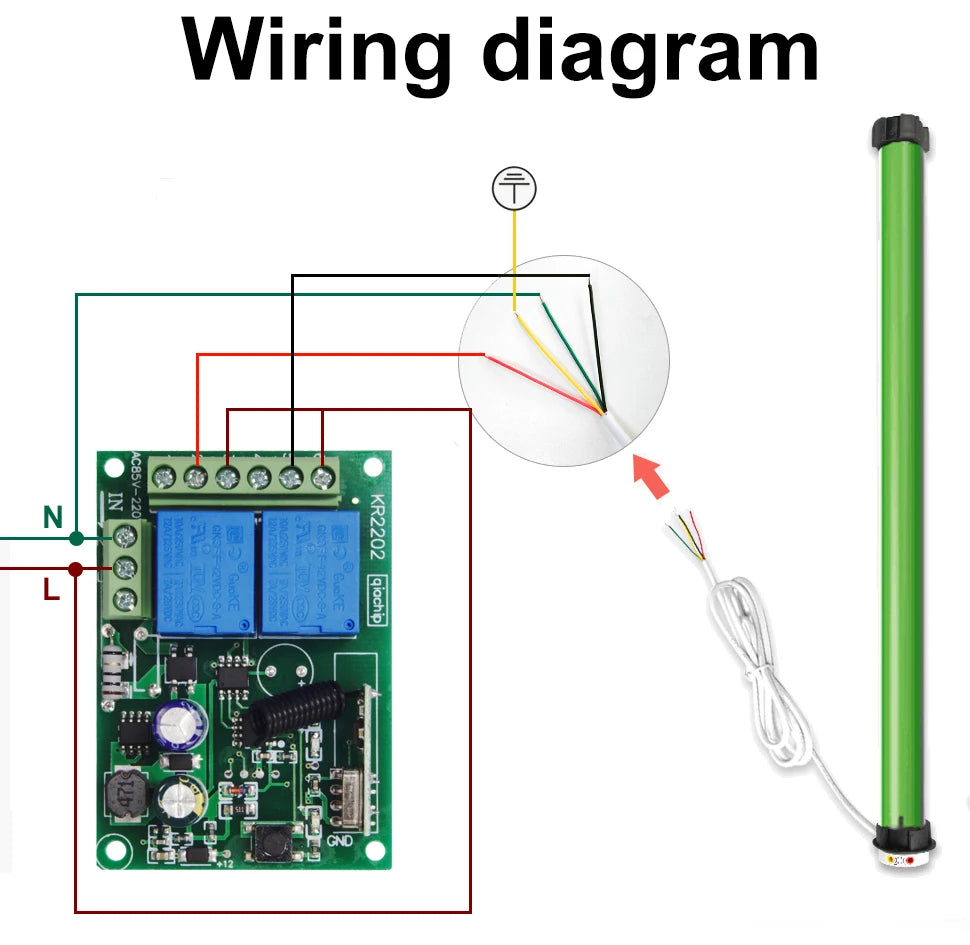

Способ подключения: NC COM NO
Режим работы
Вы можете подключить пульт дистанционного управления к модулю переключения приемника в 3 режимах.
Дистанционный режим 1: Кратковременный режим
Нажмите и удерживайте одну кнопку -> ВКЛ. Отпустите кнопку -> ВЫКЛ.
Подробности:
Нажмите одну кнопку (на пульте дистанционного управления), реле (на плате приемника) включится;
Отпустите кнопку, реле перейдет в положение «выключено».
Дистанционный режим 2: Переключение режимов
Нажмите одну кнопку -> ВКЛ; нажмите ту же кнопку еще раз -> ВЫКЛ.
Подробности:
Нажмите одну кнопку (на пульте дистанционного управления) один раз, и реле (на плате приемника) включится;
Нажмите ту же кнопку еще раз, и реле выключится.
Дистанционный режим 3: Зафиксированный режим

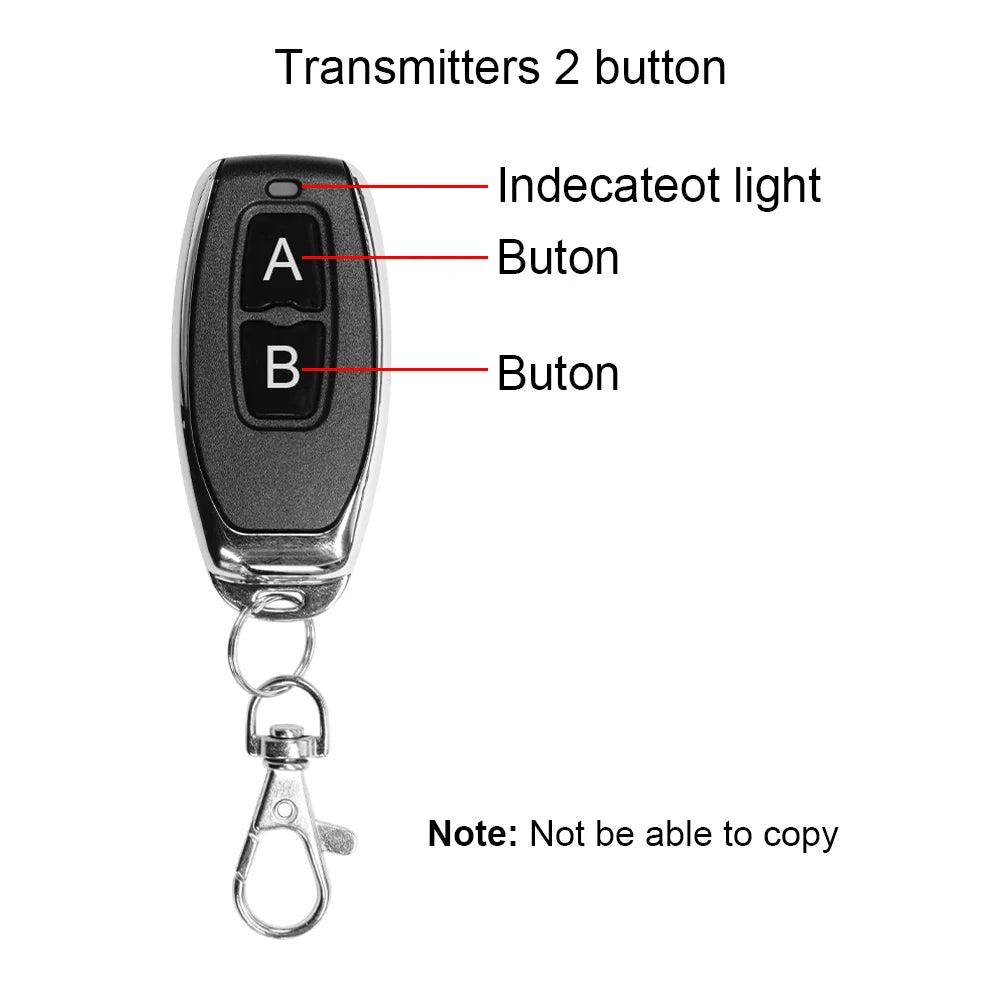

Нажмите кнопку «A» -> ВКЛ; нажмите кнопку «B» -> ВЫКЛ (одновременно включите другой канал).
Подробности:
Нажмите одну кнопку (на пульте дистанционного управления) один раз, и реле (на плате приемника) включится;
Нажмите другую кнопку, и реле выключится (одновременно включится другой канал).
Настраивать
- Часть 1: Удалите существующие данные о режиме удаленного доступа.
Примечание: При получении товара в настройках пульта дистанционного управления может быть выбран один из случайных режимов, поскольку каждый товар проходит тестирование перед отправкой. Поэтому, пожалуйста, удалите существующие данные о режиме работы пульта дистанционного управления при первом использовании.
Нажмите кнопку обучения на плате модуля коммутации приемника 8 раз, и существующие данные будут успешно удалены.
После удаления данных все пульты дистанционного управления перестали работать.
- Часть 2: Настройка удаленного режима
Настройка: Мгновенный режим
ШАГ 1
Нажмите один раз кнопку обучения на плате приемника.
Подождите немного, светодиод погаснет, указывая на то, что вы перешли в режим обучения.
ШАГ 2
Нажмите одну кнопку на пульте дистанционного управления, светодиод на плате приемника начнет мигать, указывая на то, что кнопка была распознана.
ШАГ 3
Нажмите другую кнопку на пульте дистанционного управления и наблюдайте, как светодиод загорается и гаснет.
Подождите 3 секунды, светодиод снова загорится, указывая на готовность системы к использованию.
Настройка: Переключение режима
ШАГ 1
Нажмите кнопку обучения на плате приемника дважды.
Подождите немного, светодиод погаснет, указывая на то, что вы перешли в режим обучения.
ШАГ 2
Нажмите одну кнопку на пульте дистанционного управления, светодиод на плате приемника начнет мигать, а затем погаснет, указывая на то, что кнопка была распознана.
ШАГ 3
Нажмите другую кнопку на пульте дистанционного управления, наблюдая, как светодиод загорается и гаснет.
Подождите 3 секунды, светодиодный индикатор снова загорится, указывая на готовность системы к использованию.
Настройка: Защелкнутый режим
ШАГ 1
Нажмите кнопку обучения на плате приемника 3 раза.
ШАГ 2
Нажмите одну кнопку на пульте дистанционного управления.
ШАГ 3
Нажмите другую кнопку на пульте дистанционного управления.
Подождите 3 секунды, светодиодный индикатор снова загорится, указывая на готовность системы к использованию.
