FNIRSI DSO-TC4 Atualização 3 em 1 Digital 10MHz 48Ms/s Ferramenta de reparo de testador de componentes eletrônicos



DSO-TC4 é um equipamento multifuncional lançado pela FNIRSI, abrangente e prático, projetado para as indústrias de manutenção e P&D.

As principais características do produto são:

• Taxa de amostragem: 48MSa/s

• Largura de banda analógica: 10 MHz

• Proteção de tensão: ±400V

• Armazenamento em forma de onda: permite salvar e visualizar capturas de tela, o que é conveniente para análise de dados

• Suporta 13 saídas de forma de onda, faixa de frequência de 0 a 50 KHz, tensão de saída ajustável de 0 a 3 V.

• Os parâmetros de saída (frequência, amplitude, ciclo de trabalho) são ajustáveis ​​e flexíveis para atender a diversas necessidades

• Alta eficiência: identifique automaticamente o tipo e a disposição dos pinos do componente testado, simplifique o processo de operação e melhore a eficiência do teste

• Categorias diversas: detecte e analise o desempenho e as características de componentes semicondutores, como transistores, diodos, triodos, efeito de campo (FET) etc.

• Equipado com uma tela TFT colorida de 2,8 polegadas, a imagem é nítida e intuitiva

• Bateria de lítio recarregável de alta capacidade integrada (1.500mAh), tempo de espera de 4 horas

• Pequeno e leve, adequado para uso móvel.

FNIRSI-DSO-TC4 está empenhado em fornecer aos usuários funções poderosas e flexíveis e experiência de operação portátil, e é uma ferramenta ideal para trabalhos de manutenção e P&D.



3.1 Parâmetros



Taxa de amostragem em tempo real:48MSa/s

Largura de banda analógica: 10MHz

Impedância de entrada:1MΩ

Modo de acoplamento:AC/DC

Faixa de tensão de teste: Sonda 1:1: 80Vpp (+40V)

Sonda 10:1: 800Vpp (+400V)

Sensibilidade vertical:10mV/div~10V/div (faixa X1)

Deslocamento vertical:Ajustável com indicação

Intervalo base de tempo:50ns~20s

Modo de disparo:Automático/Normal/Único

Tipo de gatilho: borda ascendente, borda descendente

Nível de disparo:Ajustável com indicação

Congelamento de forma de onda:Sim (função HOLD)

Medição automática: Máx., Mín., Média, RMS, Vpp, Frequência, Ciclo, Ciclo de trabalho

3.2 Parâmetros

Teste de transistor:Suporte

Teste de diodo: Queda de tensão direta <5V

Teste de diodo Zener:0,01~4,5V

Teste de transistor de efeito de campo (FET): JFET, IGBT, MIOSTET

Teste SCR unidirecional:Tensão de disparo <5V, nível de porta

Teste SCR bidirecional: Corrente de disparo <6mA

Teste de capacitor:25pF~1000μF

Teste de resistor:0,01Ω~50MΩ

Teste do indutor:10μH~1000μH

Teste DS18B20:Suporte

Teste DHT11:Suporte

3.3 Parâmetros

Forma de onda de saídaSuporta 13 saídas de forma de onda

Frequência da forma de onda 0-50KHz

Ciclo de trabalho de onda quadrada de 0 a 100%

Amplitude da forma de onda0,1V-3,0V

3.4 Parâmetros

Modelo:DSO-TC4

Idiomas：Chinês、Inglês、Deutsch、Português、にほんご、Español、한국인、Pyccкий

Tela: tela colorida TFT de 2,8 polegadas

Luz de fundo: brilho ajustável

Fonte de alimentação:TYPE-C（5V/1A）

Bateria:3,7V/1500mAh

Tamanho:≈90x142x27,5mm

Peso do produto:≈186g

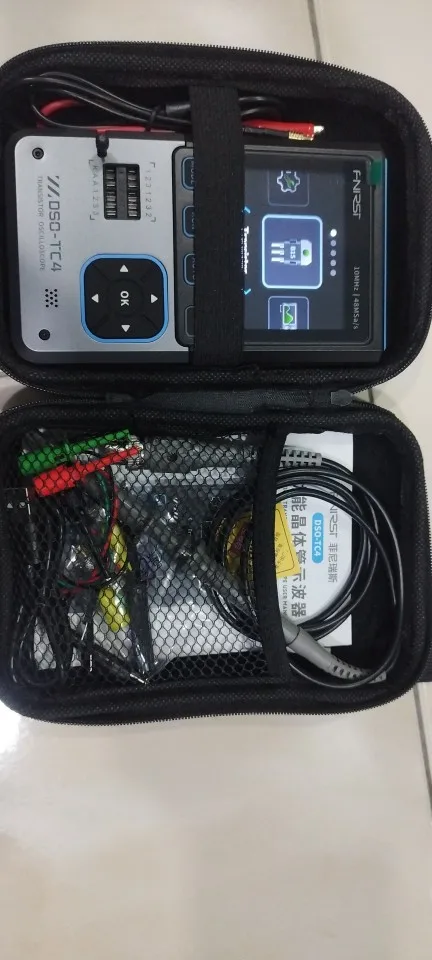

Host DSO-TC4 *1



Gancho de teste *3

Sonda P6100 *1

Sonda Jacaré *1

USB Tipo C *1

Manual do usuário *1

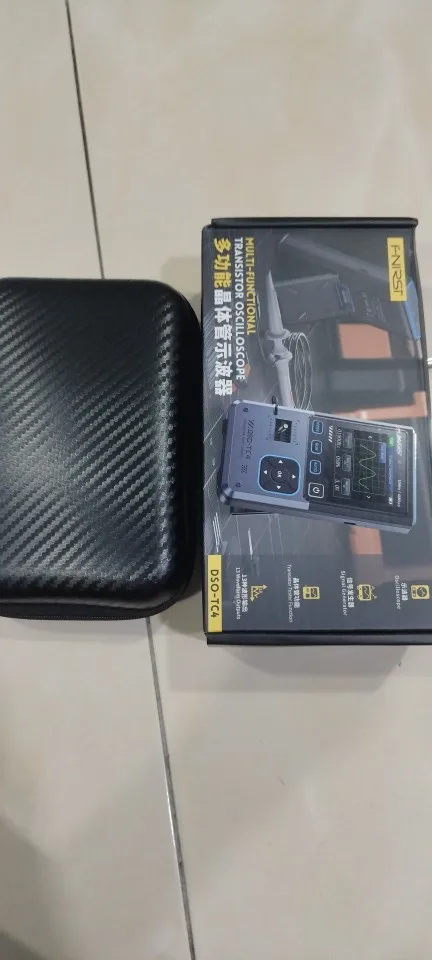

Pacote Bo *1
